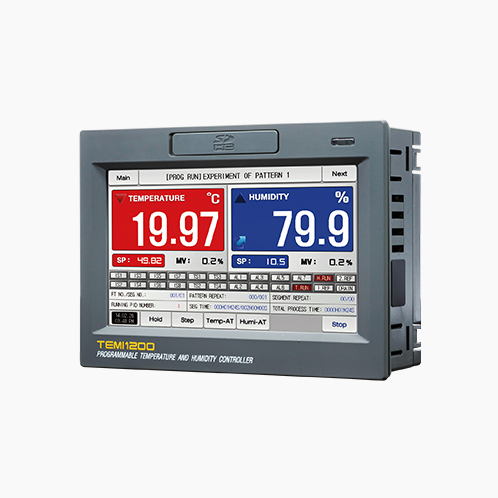

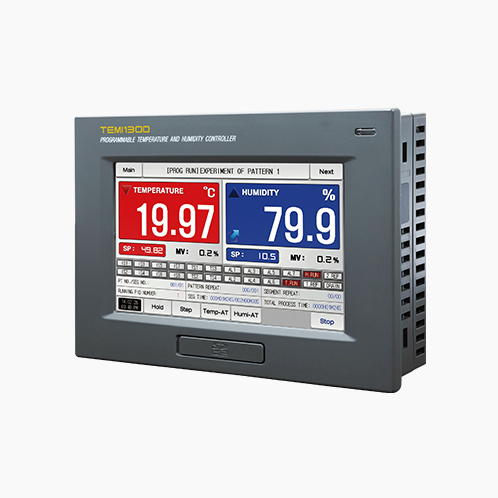

TEMI1200
TEMI1300

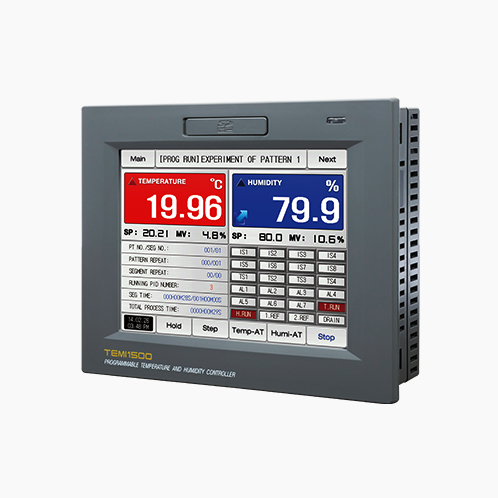

TEMI1500

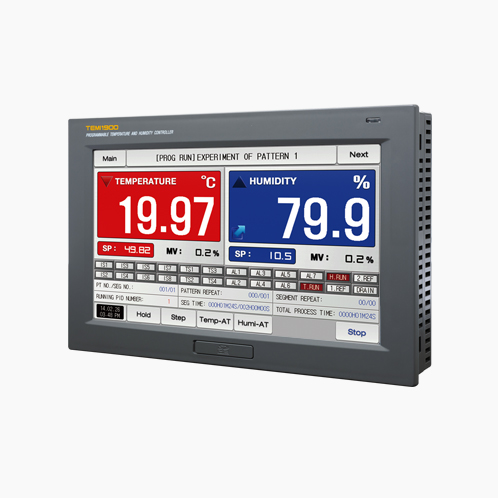

TEMI1900

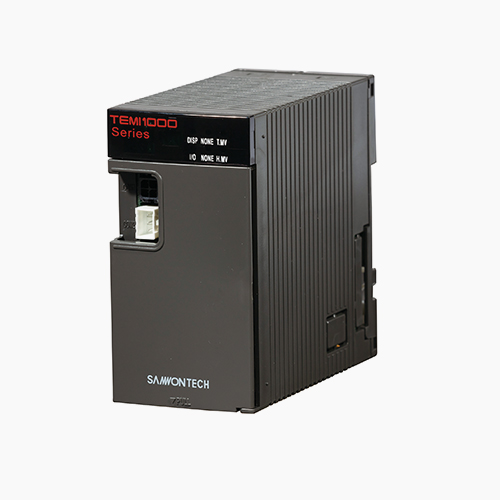

CONTROL

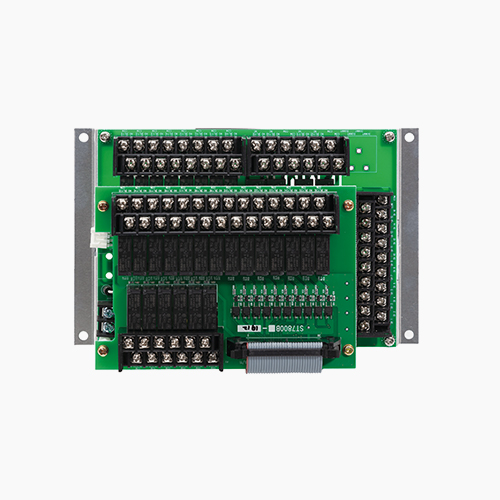

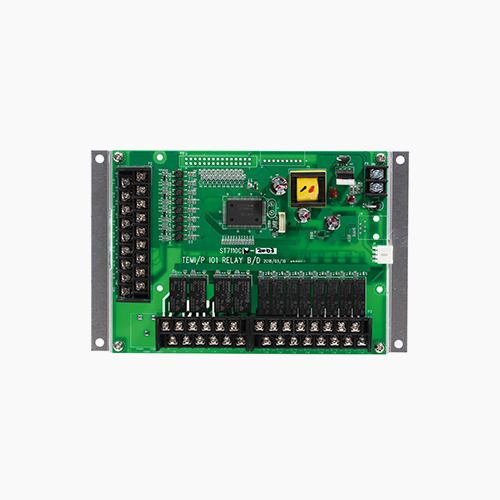

I/O1 Board
I/O2 Board

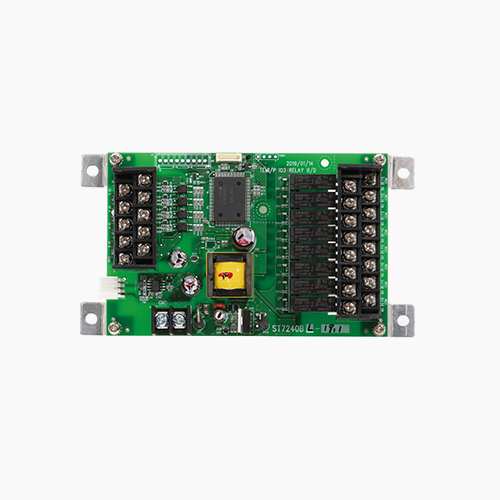

I/O3 Board
经济型 触摸型可程式温湿度控制器
TEMI1000 SERIES
作为具备温度及湿度控制功能的可编程控制器， 是支持高画质TFT-LCD触摸画面和记录功能的经济型产品
-
高精度
使用18位A/D转换器的精度控制
温度 : ±0.1％满量程的±1位数
湿度 : ±1.0％满量程的±1位数
-
优化的PID群组
精确的控制来自6组的温湿度PID群以及3组单纯的温度区域。
-
专用控制器
这是可以同时控制温湿度的专用控制器输入表PT-PT(干温球) PT-DCV(电子传感器)
-
湿度的专门控制
湿度控制的算法对设备的尺寸实现了一个稳定的控制
-
触摸屏设定
中英文显示触控 使操作更简易
-
无纸记录仪的模式
实时监控采集参数如PV,SV值,已趋势图方式表示, 不需另外添加记录器
-
支援使用SD卡
仪表内所有参数均可以介由SD储存卡上行或下载 免费的电脑通信软件，有可支援连接控制器的电脑软 件及SD储存卡的看图软体。
-
多语种的系统
支援中/英/日/韩/俄 五种语言。
-
强大的通信能力
基本包含RS232C/RS485通信串口(通信速率为115.200bps) 以太网的选配。
-
免费的电脑通信软件
有可支援连线控制器的电脑软件及SD储存卡的看图软体
提供SD记忆卡
-
可以编辑错误画面
使用者可以选择错误发生画面
-
通过SD卡(选项)的纪录
纪录运行中温湿度值,可以上下载各种参数和组信息。

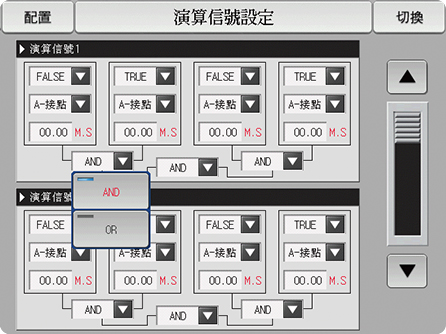

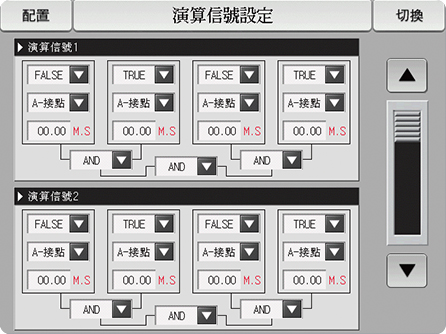

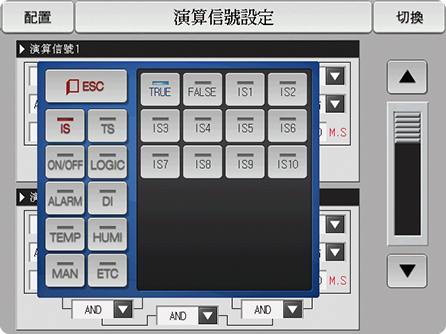

设定运算信号
多种信号组合及运算输出 (AND、OR、A/B 接点、定时器可操作)

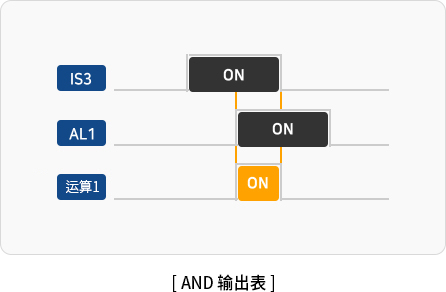

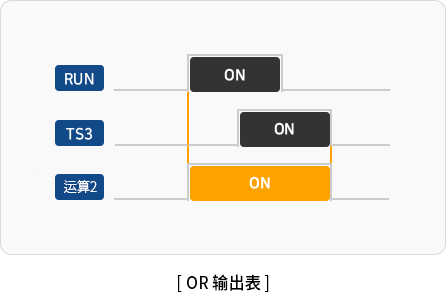

运算信号例子

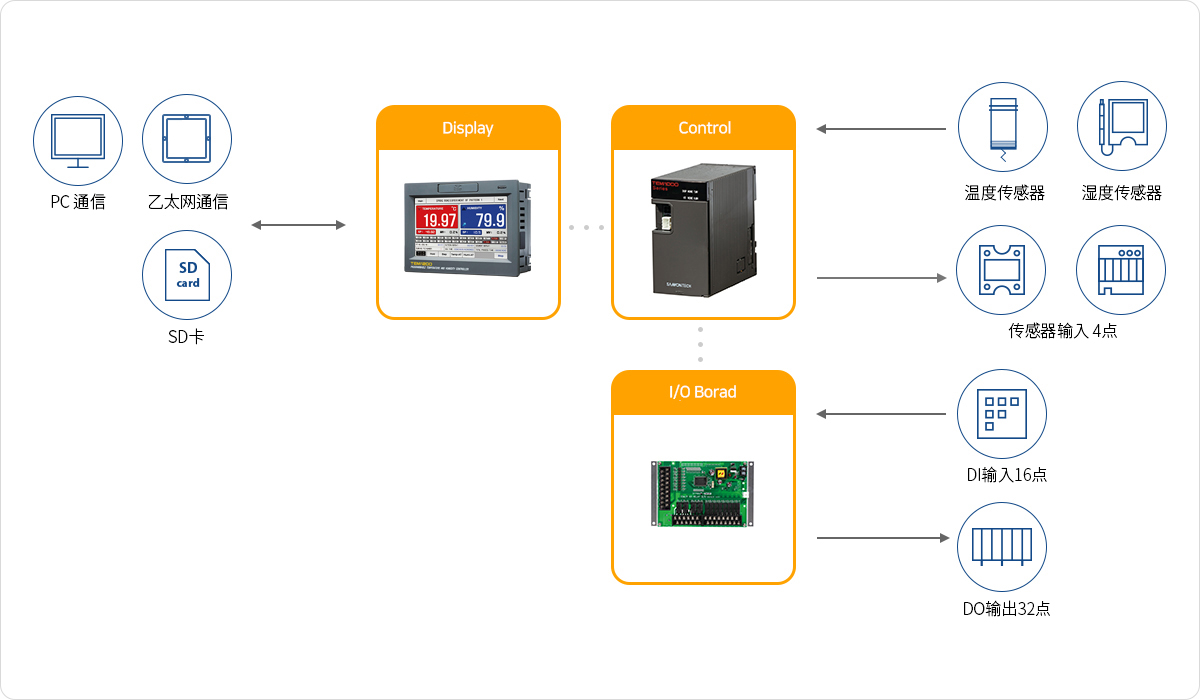

硬件模式采用分离式
以分离式由显示器、主机、输入/输出板构成
各种系统配置及易操作性
可用Panel支架及VESA支架方式来安装
| 型号 | 详细信息 | TEMI1200 | TEMI1300 | TEMI1500 | TEMI1900 |
|---|---|---|---|---|---|
| 画面 | 显示器 | 4.3″ Wide TFT-LCD |
5.0″ Wide TFT-LCD |
5.6″ TFT-LCD |
9.0″ Wide TFT-LCD |
| 画面分辨率 | 800(W) × 480(H) |
800(W) × 480(H) |
640(W) × 480(H) |
800(W) × 480(H) |
|
| 显示语言 | 韓文、英文、中文、日文 |
||||
| 支架方式 | PANEL支架, VESA支架(MIS-D 75) |
- | |||
| 模拟输入 | 输入数 | 2点(温度:1点、湿度:1点) |
|||
| 种类 | 温度 |
PT1 100Ω |
-90.00 ~ 200.00℃ |
||
PT2 100Ω |
-100.00 ~ 300.00℃ |
||||
DCV |
-1.000 ~ 2.000V (-100.0 ~ 200.00℃) |
||||
湿度 |
PT1 100Ω |
-10.0 ~ 110.0℃ (0.0 ~ 100.0%) |
|||
DCV |
1.000 ~ 5.000V (0.0 ~100.0%) |
||||
| 采样周期 | 温度、湿度 各 250ms |
||||
| 显示器 | 温度 |
±0.1％满量程的±1位数(A/D 18bits) |
|||
湿度 |
±1.0％满量程的±1位数(A/D 18bits) |
||||
| 输入修正值 | 温度、湿度各4点的区间补正及整体补正 |
||||
| 显示单元 | 温度 |
˚C |
|||
湿度 |
% |
||||
| 模拟输出 | 输出规格 (最多4点) |
电压输出(SSR)4点 |
ON电压 : 24V DC(负荷电阻 : 最小600Ω/脉冲幅度 : 最小5ms) |
||
电流输出(SCR)4点 |
4~ 20mA DC(负荷电阻 : 最多600Ω) |
||||
| 输出种类 | 控制输出(温度、湿度)/传送输出(PV、SP) |
||||
| 输出精度 | ±0.3%(D/A 14bits) |
||||
| 数码输入 | 接点规格 |
基本 16点(接点容量 : 最多12V DC、10mA)、A接点或者B接点运作选择
|
|||
| 接点功能 |
运作及停止/维持/跳段、可选择的运行模式、设置DI检测延迟时间、选择DI错误监视器(文本或图片)
|
||||
| 数码输出 | 接点规格 | 基本 12点(选择选项时添加20点) |
|||
I/O1 |
A接点继电器8点 / C接点继电器4点 |
A接点 |
Normal open(最多30VDC/1A, 250VAC/1A) |
||
I/01,2 | I/O1 + A接点 继电器 添加20点 |
C接点 | Normal open(最多30VDC/1A, 250VAC/1A) |
||
I/03 |
A接点继电器8点 |
Normal close(最多30VDC/1A, 250VAC/1A) |
|||
| 信号种类 | 内部信号(10点) ON/OFF信号(温度10点、湿度5点) 运算信号(8点) 错误信号(1点) 用户信号(1点) |
||||
定时信号(4点) 定值·软件终止信号(2点) DI信号(16点) 感应断线信号(2点) 冷冻器信号(2点) |
|||||
警报信号(8点) 上升·维持·下降信号(6点) 手动信号(12点) 定值定时信号(2点) |
|||||
运作信号(2点) 待机信号(2点) 排水信号(1点) |
|||||
| 软件 | 组/段 | 120组/1200段 |
|||
| 段次设定时间 | 最多999时间59分59秒 |
||||
| 功能 | 上升/下降变化率、待机运作、运作开始条件、输入模式名、停电后恢复模式、模式终止时运作 |
||||
| 反复 | 全部反复及区间反复 |
||||
| PID控制 | PID组 | 9PID组(温度· 湿度PID6组 + 温度专用PID3组) |
|||
| PID种类 | 区域PID |
||||
| 其他功能 | 设定自动调控的基准点、复制PID时定数、选择湿度控制模式 |
||||
| 数据备份 | 存储媒介 | 内存储器(64MB)、SD/SDHC卡(FAT32格式化) |
|||
| 存储功能 | 程序模式/参数设定值备份及恢复、储存显示值/设定值 (SD卡只可传送内存储器数据) |
||||
| 通讯 | 通讯模式 | 基本：利用开关可选择RS485/RS232C、最多可连接31台、通信速度：115,200bps最多 |
|||
选项：以太网(TCP/IP) *选择以太网时不能使用RS232C/485 |
|||||
| 协议 | PC-Link, PC-Link(校验和), Modbus(ASCII, RTU) |
||||
| 电源 | 额定电压 | 24VDC 22VA最多 |
|||
| 锂电池 | 保存设定数据(CR2032) |
||||
型号代码
| 型号 | 附加代码 | 内容 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TEMI1 | □ | 0 | 0 | - | 0 | □ | / | □ | / | □ | |
| 尺寸 |
2 | 4.3英寸宽屏 |
|||||||||
| 3 | 5英寸宽屏 |
||||||||||
| 5 | 5.6英寸 |
||||||||||
| 9 | 9英寸宽屏 |
||||||||||
I/O板 |
0 | I/O1 (DO12点、DI16点) |
|||||||||
| 1 | I/O1、2 (DO32点、DI16点) |
||||||||||
| 2 | I/O3 (DO8点、DI8点) |
||||||||||
SD卡 |
N | None |
|||||||||
| SD | SD卡 |
||||||||||
以太网通信 |
N | None |
|||||||||
| CE | 以太网(TCP/IP) |
||||||||||
