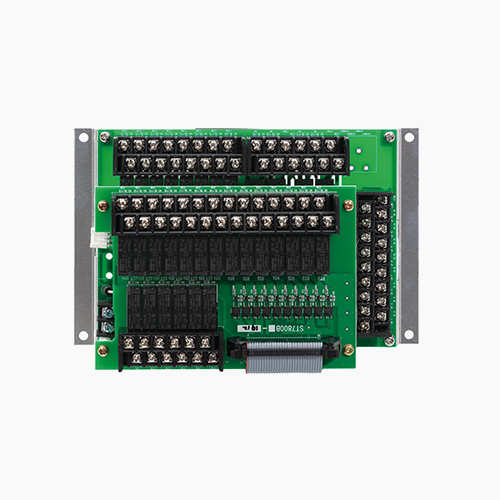

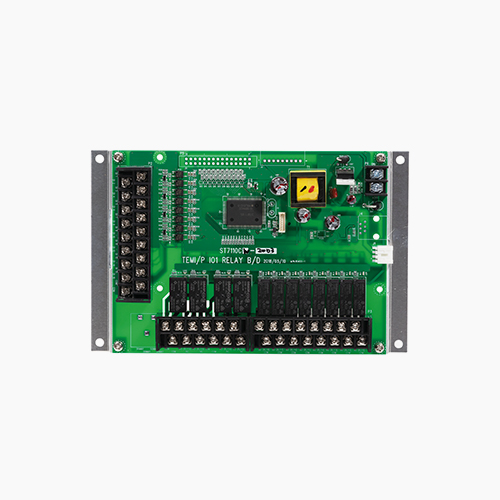

I/O1 Board
I/O2 Board
TIO2000
TEMI2500

TEMI2500

TEMI2700

TEMI2700

CONTROL

CONTROL

I/O1 Board

I/O1 Board

I/O2 Board

I/O2 Board

TIO2000

TIO2000

TEMI2000 SERIES

터치 타입 프로그래머블 온·습도조절계

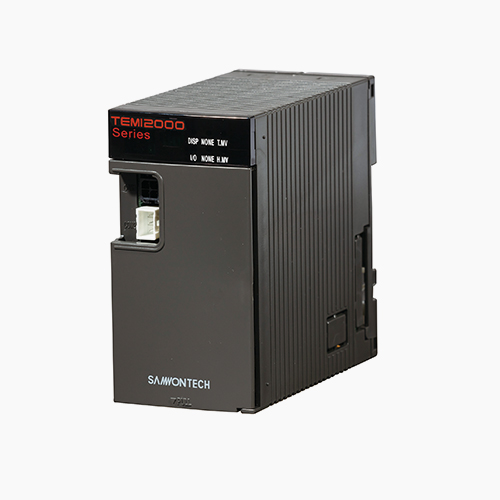

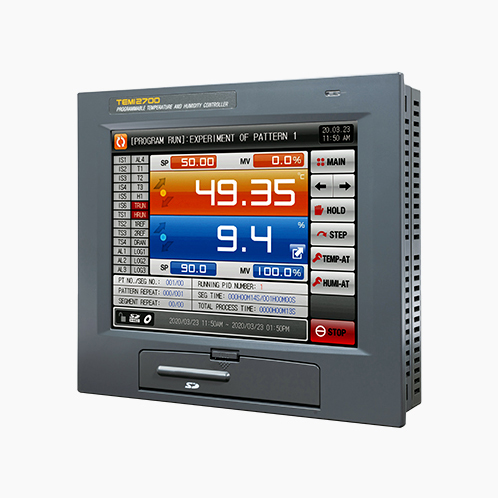

TEMI2500 / TEMI2700

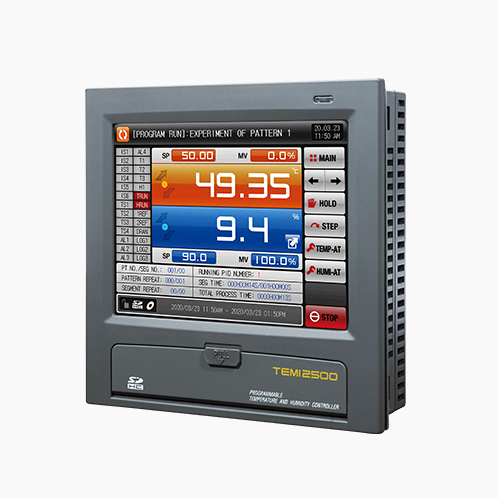

온도 및 습도 제어 기능을 갖춘 프로그래머블 조절계로서 고화질 TFT-LCD 터치 화면과 SD카드를 지원하며 일반 제어와 가열·냉각 제어 기능을 갖춘 제품입니다.

  • 고정밀 제어

    18bit A/D 컨버터를 통한 정밀제어를 제공

    온도 : ±0.1% of full scale ±1 digit

    습도 : ±1.0% of full scale ±1digit

  • 제어 PID의 세분화

    온·습도 동시 제어 PID 6그룹과 온도 전용 PID 3그룹으로 나뉘며,
    사용 조건에 최적화 된 제어를 구현

  • 적용분야의 특화성

    항온·항습 제어 전용컨트롤러로서 건습구제어방식(PT-PT)과
    직독식습도제어방식(PT-DCV)을 모두 만족

  • 습도제어의 차별화

    장비크기에 따른 습도제어 모드 선택으로 차별화된 제어 알고리즘을
    적용하여 안정된 제어 구현

  • 가열/냉각 제어

    장비특성에 따른 다양한 가열·냉각제어 가능 (선택 사양)

  • efd078c39b3bb6beb4c92f7082e6217e_1591243585_38.png

    쉽고 편리한 터치방식

    쉽고 편리한 터치방식 터치 스크린 인터페이스를 이용한
    편리한 제품조작 및 설정

  • efd078c39b3bb6beb4c92f7082e6217e_1591243601_52.png

    디지털 레코더 기능

    그래프를 통한 현재값, 설정값 및 운전진행상황의 실시간 모니터링 및 데이터 관리

  • efd078c39b3bb6beb4c92f7082e6217e_1591243613_8.png

    SD 메모리 카드 지원

    SD 메모리 카드를 통한 패턴 및 파라이터 업/다운로드가능

  • efd078c39b3bb6beb4c92f7082e6217e_1591243626_6.png

    다국어 지원

    국문, 영문, 중문, 일문, 러시아 다양한 언어 지원

  • efd078c39b3bb6beb4c92f7082e6217e_1591243638_21.png

    강력한 통신 환경

    RS232C/485 시리얼 통신제공(통신속도 115,200bps) 이더넷 지원

  • efd078c39b3bb6beb4c92f7082e6217e_1591243649_38.png

    무상지원 PC 소프트웨어

    PC 모니터에서도 컨트롤러의 운전/정지 외에 그래프 저장 등 조작 가능

  • efd078c39b3bb6beb4c92f7082e6217e_1591243660_43.png

    운전시간관리

    운전 시작 시간 및 종료 예정 시간, 현재까지 운전시간 표시

SD 메모리 카드 지원

  • 842e62f69929821e5b701f2e7b883f4f_1594270344_06.jpg

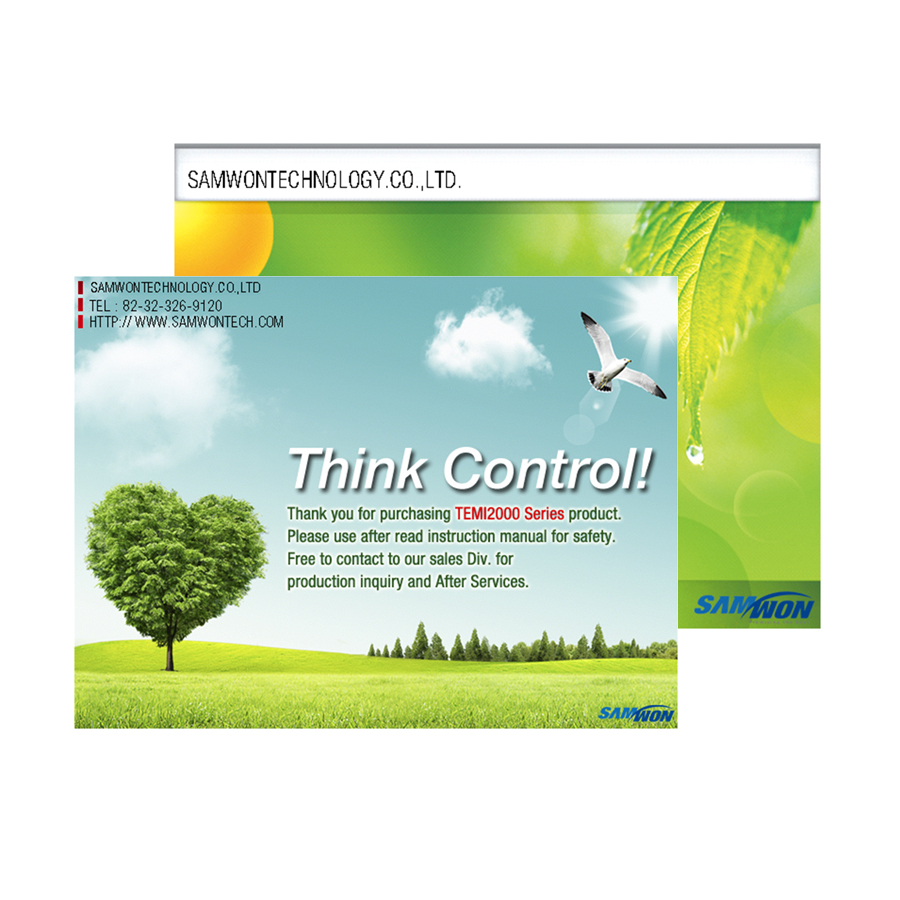

    선택 가능한 초기화면

    초기화면을 사용자가 원하는
    화면으로 변경 가능

  • 842e62f69929821e5b701f2e7b883f4f_1594272491_72.jpg

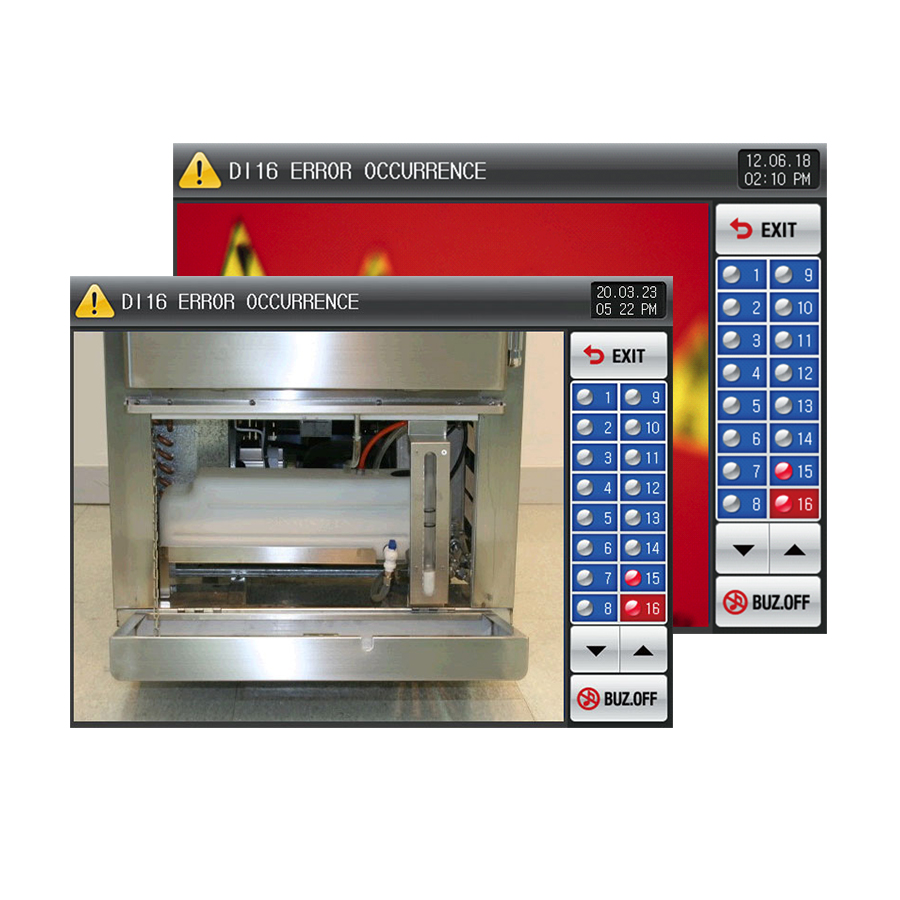

    에러화면 편집 가능

    에러화면을 원하는 사진이나
    그림으로 표시 가능

  • 842e62f69929821e5b701f2e7b883f4f_1594272496_99.jpg

    전자앨범 기능

    사용자의 회사정보나 제품정보를
    전자앨범처럼 표시 가능

  • 842e62f69929821e5b701f2e7b883f4f_1594272502_31.jpg

    SD 카드를 통한 기록 및 백업

    운전중인 온도, 습도의 값을 기록하고
    각종 파라메터나 패턴정보를
    업로드, 다운로드 가능

연산 시그널 설정

다양한 시그널의 조합 및 연산출력 가능 (AND, OR, A/B 접점, 타이머동작 가능)

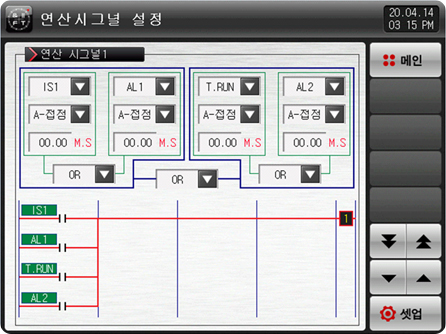

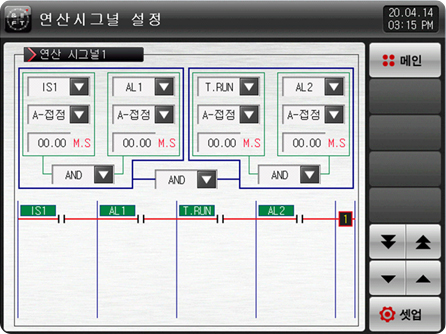

연산 시그널 동작 예

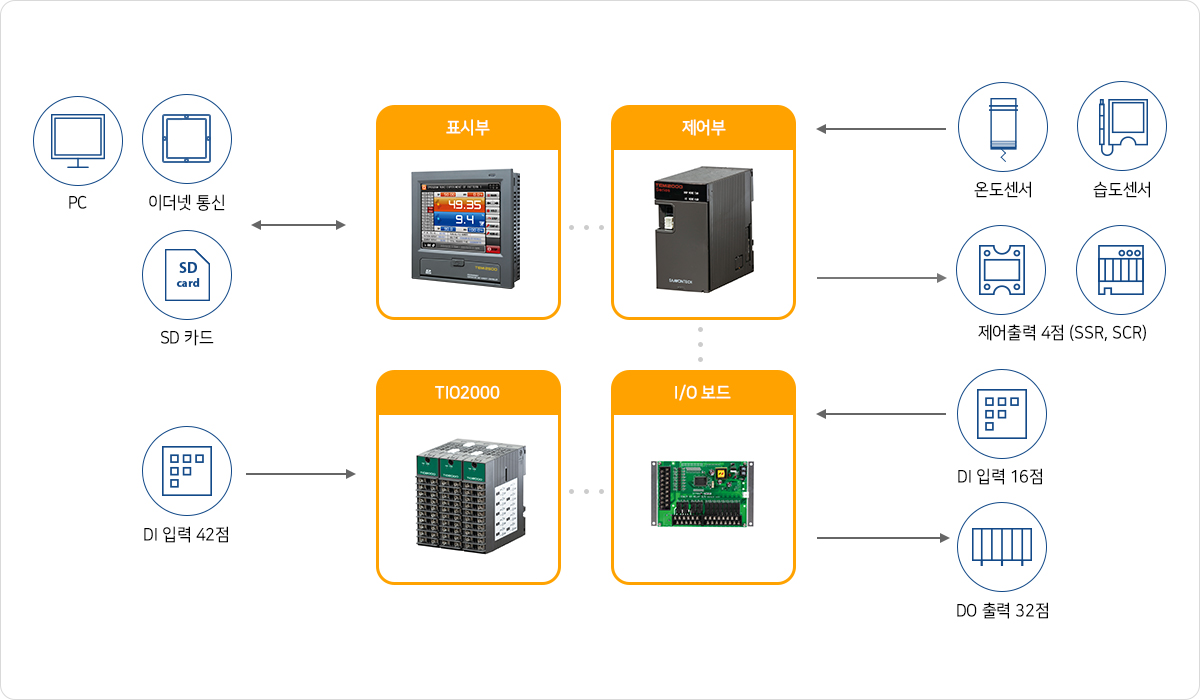

분리형 하드웨어

표시부, 제어부, 입/출력 보드로 분리된 구성
다양한 시스템 구성 및 작업성 용이
Panel 마운트 및 VESA 마운트 장착 가능

구분 세부항목 TEMI2500 TEMI2700 TIO2000
화면 디스플레이
5.7* TFT-LCD
7.5* TFT-LCD
-
해상도
640(W) x 480(H) 입력창 크기 조절
-
표시언어
국문, 영문, 중문(간체, 번체), 일문, 러시아
-
초기화면
사용자설정 초기화면 지원
-
사용자화면
16개의 화면을 전자앨범처럼 사용가능
-
마운트방식
판넬 마운트, VESA 마운드 (MIS-D 75)
-
아날로그 입력 입력개수
2점(온도 1점, 습도 1점)
-
센서종류
온도
PT1 100Ω
-90.00 ~ 200.00℃
-
PT2 100Ω
-90.00 ~ 300.00℃
-
DCV
-1.000 ~ 2.000V
(-100.0 ~ 200.00℃)
-
습도
PT1 100Ω
-10.0 ~ 1100.00℃
(0.0 ~ 100.0%)
-
DCV
1.000 ~ 5.000V
(0.0 ~ 100.0%)
-
샘플링 타임
온도, 습도 각 250ms
-
입력정도
온도
±0.1% of full scale ±1 digit
-
습도
±1.0% of full scale ±1 digit
-
입력 보정수
온도, 습도 각 4점의 구간 보정
-
아날로그 출력 출력사양 (최대 4점)
전압출력(SSR) 4점
ON전압 : 24V DC(부하저항 : 최소 600Ω/펄스폭 : 최소 5ms)
-
전류출력(SCR) 4점
4~20mA DC(부하저항 : 최대 600Ω)
-
출력종류
제어출력/전송출력 (PV, SP)
-
출력정도
±0.3% (D/A 14bits)
-
디지털 입력 접점사양
기본16점, A접점 또는 B접점 동작 선택
접점용량 : 최대 12V DC, 10mA
최대 42점, 14점/UNIT(3set 연결가능)
접점용량 : 최대 12V DC, 10mA
접점기능
운전 및 정지/홀드/스텝, 운전할 패턴 선택, DI감지 지연시간 설정, DI 에러발생화면 선택 (에러메시지 또는 사용자 설정 사진 표시)
-
디지털 출력 접점사양
기본 12점 (옵션 선택 시 20점 추가)
-
C접점 릴레이 기본 4점
Normal open (최대 30V DC/1A, 250V AC/1A)
-
Normal close (최대 30V DC/1A, 250V AC/1A)
-
A접점 릴레이 기본 8점
Normal open (최대 30V DC/1A, 250V AC/1A)
-
A접점 릴레이 추가 20점 (IO2 옵션)
-
접점종류
이너시그널(10점), ON/OFF시그널(온도10점, 습도5점), 연산시그널(3점), 에러시그널(1점), 사용자시그널(1점)
-
타임시그널(4점), 정치·프로그램종료시그널(2점), DI시그널(16점), 센서단선시그널(2점). 냉동기시그널(2점)
-
정보시그널(8점), 상승·유지·하강시그널(6점), 수동시그널(12점), 정치타이머시그널(2점)
-
운전시그널(2점), 대기시그널(2점), 배수시그널(1점)
-
프로그램 패턴/세그먼트 수
120패턴/1200세그먼트
-
세그먼트 설정시간
최대 999시간 59분 59초
-
기능
상승/하강 변화율, 대기동작,운전시작조건, 패턴명 입력, 정전 후 복귀모드, 패턴 종료시 동작
-
반복
전체반복 및 구간반복
-
PID 제어 PID 그룹
9 PID 그룹 (온도·습도 PID 6 그룹 + 온도 전용 PID 3 그룹)
-
PID 종류
Zone PID
-
기타 기능들
오토튜닝의 기준점 설정, PID 시정수 복사, 습도 제어모드 선택
-
데이터백업 저장매체
SD/SDHC 카드 (FAT32 포맷)
-
저장기능
프로그램 패턴/파라메터 설정값 백업 및 복구, 지시값/설정값 저장
-
통신 통신사양
기본 : 스위치로 RS485/RS232C 선택가능, 최대 31대 연결가능, 통신속도 : 최대 115,200bps
-
옵션 : 이더넷(TCP/IP) *이더넷 선택시 RS232C/485 사용불가
-
프로토콜
PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU)
-
전원 정격전압
최대 24V DC 22VA
최대 24V DC 1.5VA
리튬전지
설정 데이터 보존 (CR2032)
-

모델코드 (TEMI2000)

모델 부가코드 내용
TEMI2 0 0 - / /
사이즈
5
5.7인치(IP65 인증)
7
7.5인치
제어방법
0
일반제어
1
가열·냉각제어
I/O 보드
0
I/O1 (DO12점, DI16점)
1
I/O1, 2 (DO32점, DI16점)
SD 카드
SD
SD 카드(기본)
이더넷 통신
-
None
CE
이더넷(TCP/IP)

모델코드 (TIO2000)

모델 부가코드 내용
TIO2000 -
DI
A
DI 14점
