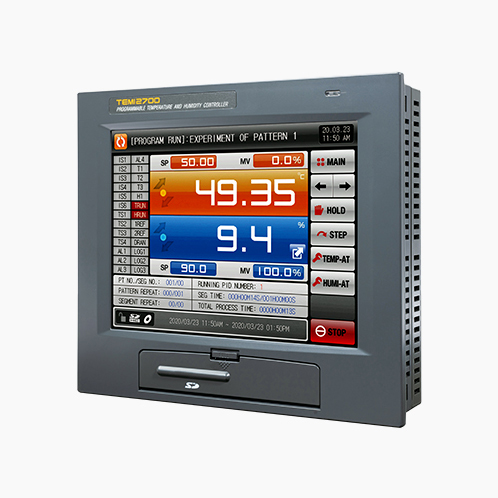

TEMI2700

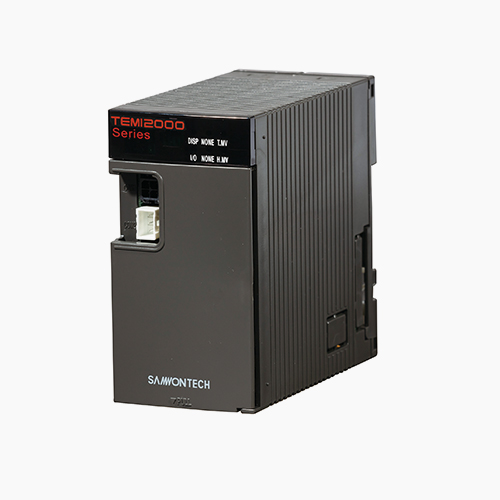

CONTROL

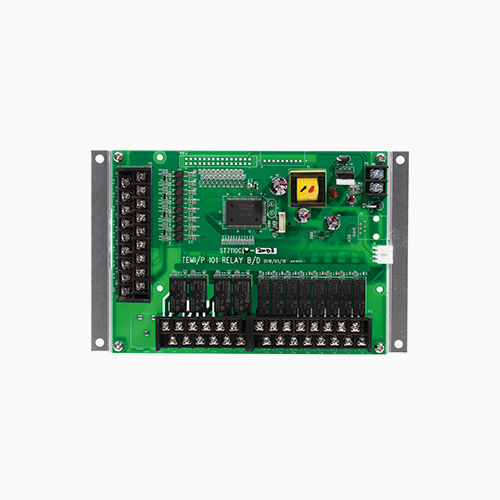

I/O1 Board

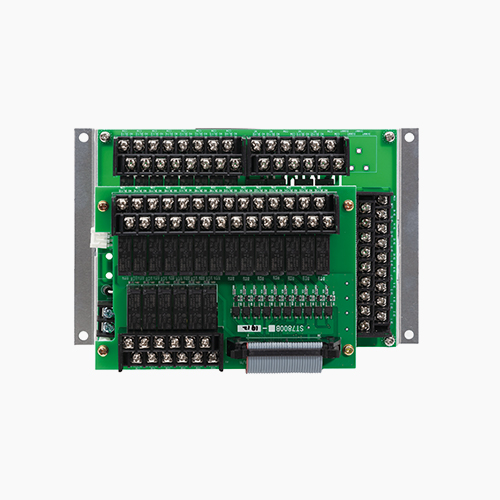

I/O2 Board

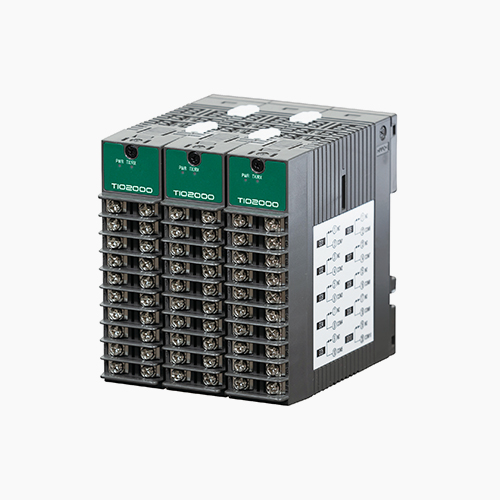

TIO2000

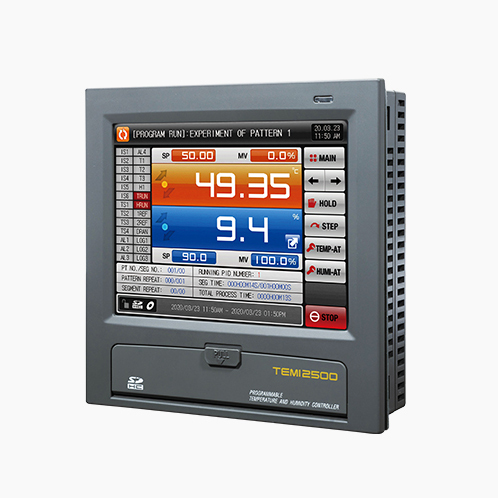

触摸型可程式温湿度控制器
TEMI2000 SERIES
是恒温·恒湿程序控制器、支援TFT-LCD触摸画面和SD卡、 是具备了通用控制和加热·冷却控制功能的产品。
-
高精度
使用18位A/D转换器的精度控制
温度 : ±0.1％满量程的±1位数
湿度 : ±1.0％满量程的±1位数
-
优化的PID群组
精确的控制来自6组的温湿度PID群以及3组单纯的温度区域。
-
专用控制器
这是可以同时控制温湿度的专用控制器输入表PT-PT(干温球) PT-DCV(电子传感器)
-
湿度的专门控制
湿度控制的算法对设备的尺寸实现了一个稳定的控制
-
加热冷却双输出控制
根据需求可选择双输出控制(附加功能)
-
触摸屏设定
中英文显示触控 使操作更简易
-
无纸记录仪的模式
实时监控采集参数如PV,SV值,已趋势图方式表示, 不需另外添加记录器
-
支援使用SD卡
仪表内所有参数均可以介由SD储存卡上行或下载 免费的电脑通信软件，有可支援连接控制器的电脑软 件及SD储存卡的看图软体。
-
多语种的系统
支援中/英/日/韩/俄 五种语言。
-
强大的通信能力
基本包含RS232C/RS485通信串口(通信速率为115.200bps) 以太网的选配。
-
免费的电脑通信软件
有可支援连线控制器的电脑软件及SD储存卡的看图软体
-
运行时间管理
显示运行开始时间及结束预定时间、 到目前为止的运行时间
提供SD记忆卡
-
初始画面可以选择
使用者可以变更设定初始画面
-
可以编辑错误画面
使用者可以选择错误发生画面
-
电子相册功能
可以把使用者公司信息或产品信息像电子相册表示
-
通过SD卡(选项)的纪录
纪录运行中温湿度值,可以上下载各种参数和组信息。

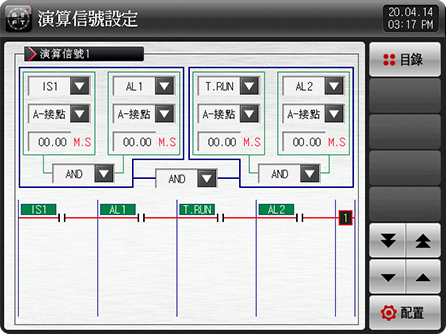

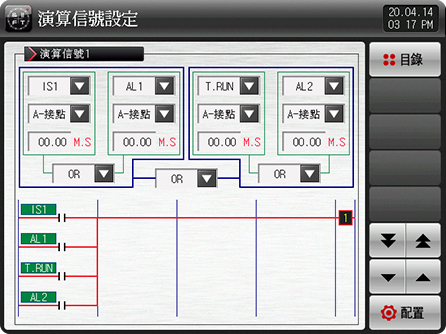

设定运算信号
多种信号组合及运算输出 (AND、OR、A/B 接点、定时器可操作)

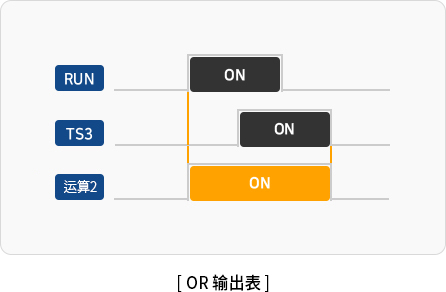

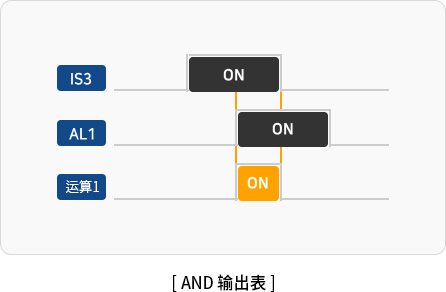

运算信号例子

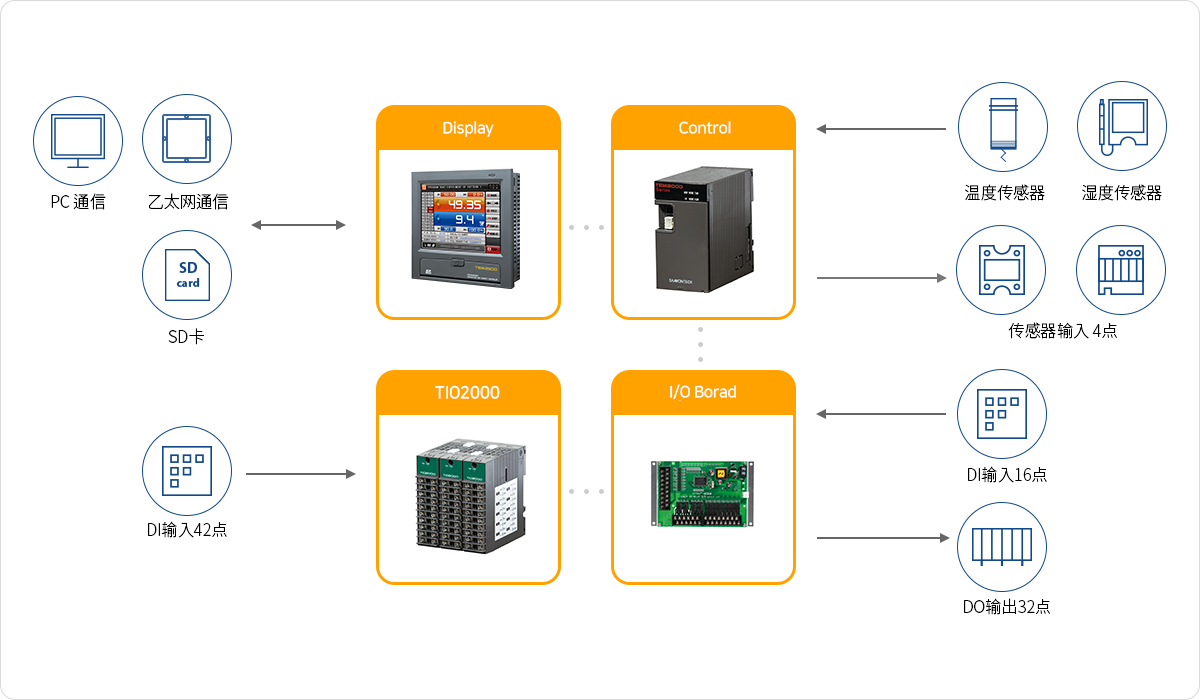

硬件模式采用分离式
以分离式由显示器、主机、输入/输出板构成
各种系统配置及易操作性
可用Panel支架及VESA支架方式来安装
| 型号 | 详细信息 | TEMI2500 | TEMI2700 | TIO2000 | |
|---|---|---|---|---|---|
| 画面 | 显示器 | 5.7* TFT-LCD |
7.5* TFT-LCD |
- | |
| 画面分辨率 | 640(W) x 480(H) |
- | |||
| 显示语言 | 英文、中文(简体、繁体)、韩文、日文、俄文 |
- | |||
| 标志画面 | 可用于自定义初始徽标画面 |
- | |||
| 用户画面 | 16个定制用户界面fod屏幕由用户 |
- | |||
| 支架方式 | PANEL支架, VESA支架(MIS-D 75) |
- | |||
| 模拟输入 | 输入数 | 2点(温度 : 1点, 湿度 : 1点) |
- | ||
| 种类 | 温度 |
PT1 100Ω |
-90.00 ~ 200.00℃ |
- | |
PT2 100Ω |
-90.00 ~ 300.00℃ |
- | |||
DCV |
-1.000 ~ 2.000V (-100.0 ~ 200.00℃) |
- | |||
湿度 |
PT1 100Ω |
-10.0 ~ 1100.00℃ (0.0 ~ 100.0%) |
- | ||
DCV |
1.000 ~ 5.000V (0.0 ~ 100.0%) |
- | |||
| 采样周期 | 温度、湿度 各 250ms |
- | |||
| 显示器 | 温度 |
±0.1％满量程的±1位数 |
- | ||
湿度 |
±1.0％满量程的±1位数 |
- | |||
| 输入修正值 | 温度、湿度各4点的区间补正及整体补正 |
- | |||
| 模拟输出 | 输出规格 (最多4点) |
电压输出(SSR)4点 |
ON : 24V DC(负荷电阻 : 最小600Ω/脉冲幅度 : 最小5ms) |
- | |
电流输出(SCR)4点 |
4~20mA DC(负载电阻 : 最多600Ω) |
- | |||
| 输出种类 | 控制输出/传送输出(PV、SP) |
- | |||
| 输出精度 | ±0.3%(D/A 14bits) |
- | |||
| 数码输入 | 接点规格 |
16点基(继电器触点容量：最多12V DC，10mA)，选择A或B点触点
|
最多42点，14点/ UNIT(可连接3套) 接点容量 : 最多12V DC, 10mA |
||
| 接点功能 |
运作及停止/维持/跳段、可选择的运行模式、设置DI检测延迟时间、选择DI错误监视器(文本或图片)
|
- | |||
| 数码输出 | 接点规格 | 12点基(额外20点由选项) |
- | ||
4点基 C-接触继电器 |
Normal open(最多30VDC/1A, 250VAC/1A) |
- | |||
Normal close(最多30VDC/1A, 250VAC/1A) | - | ||||
8点基 A-接触继电器 |
Normal open(最多30VDC/1A, 250VAC/1A) |
- | |||
附加20点A触点继电器(选件) |
- | ||||
| 信号种类 | 内部信号(10点) On/Off信号(温度10点、湿度5点) 逻辑信号(3点) 误差信号(1点) 用户信号(1点) |
- | |||
时间信号(4点) 固定·可编程END信号(2点) Dl信号(16点) 传感器开路信号(2点) 冷冻器信号(2点) |
- | ||||
报警信号(8点) 上升,维持,下降信号(6点) 手动信号(12点) 固定定时器信号(2点) 运作信号(1点) |
- | ||||
等待信号(2点) 漏极信号(1点) |
- | ||||
| 软件 | 组/段 | 120模式/1200分割 |
- | ||
| 段次设定时间 | 最多999时间59分59秒 |
- | |||
| 功能 | UP/DOWN斜率、WAIT、工作开始代码、模式名称、电源停止模式、PT END模式 |
- | |||
| 反复 | 模式/段重复操作 |
- | |||
| PID控制l | PID组 | 9PID组(温度· 湿度PID6组 + 温度专用PID3组) |
- | ||
| PID种类 | 区域PID |
- | |||
| 其他功能 | 可更改调谐点，PID调节增益，可选择的湿度控制代码 |
- | |||
| 数据备份 | 存储媒介 | SD/SDHC卡(FAT32格式化) |
- | ||
| 存储功能 | 程序模式/参数设定值备份及恢复、储存显示值/设定值 |
- | |||
| 通讯 | 通讯模式 | 基本：利用开关可选择RS485/RS232C、最多可连接31台、通信速度：115,200bps最多 |
- | ||
选项：以太网(TCP/IP) *选择以太网时不能使用RS232C/485 |
- | ||||
| 协议 | PC-Link, PC-Link(校验和), Modbus(ASCII, RTU) |
- | |||
| 电源 | 额定电压 | 24VDC 22VA最多 |
24V DC 1.3VA最多 | ||
| 锂电池 | 保存设定数据(CR2032) |
- | |||
型号代码 (TEMI2000)
| 型号 | 附加代码 | 内容 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TEMI2 | □ | 0 | 0 | - | □ | □ | / | □ | / | □ | |
| 尺寸 |
5 | 5.7英寸(IP65 资质认证) |
|||||||||
| 7 | 7.5英寸 |
||||||||||
| 控制方式 |
0 | 一般控制 |
|||||||||
| 1 | 加热·冷却控制 |
||||||||||
I/O板 |
0 | I/O1 (DO12点、DI16点) |
|||||||||
| 1 | I/O1、2 (DO32点、DI16点) |
||||||||||
SD卡 |
SD | SD卡(基本) |
|||||||||
以太网通信 |
- | None |
|||||||||
| CE | 以太网(TCP/IP) |
||||||||||
型号代码 (TIO2000)
| 型号 | 附加代码 | 内容 | |
|---|---|---|---|
| TIO2000 | - | □ | |
DI |
A | DI14点 |
|
| 1 | 说明书 | 操作说明书 | |
| 安装说明书 | |||
| 通信说明书 | |||
| SIMS 说明书 | |||
| PME 说明书 | |||
| BitEditor 说明书 | |||
| 2 | 产品目录 | 产品目录 | |
| 3 | 外观尺寸 | 外观尺寸 | |
| 4 | 软件 | SIMS - 集成通信软件 | |
| PME - 图像编辑软件 | |||
| BitEditor - 图像编辑软件 | |||
| 5 | 执行文件 | SIMS, PME 附加文件 |
