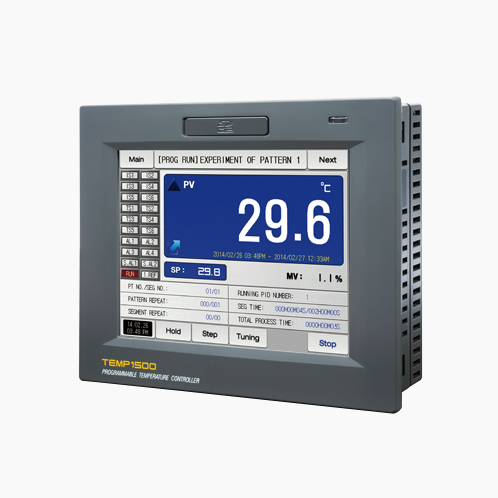

TEMP1500

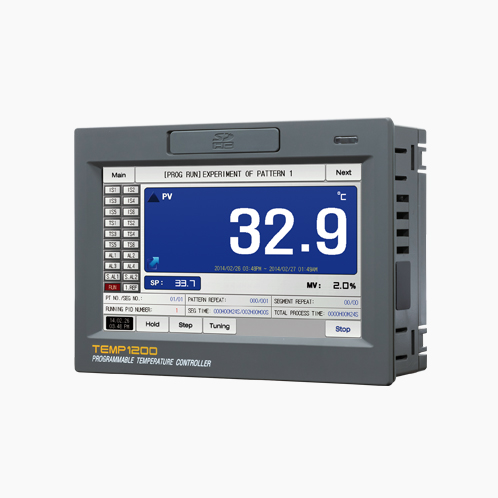

TEMP1200
TEMP1300

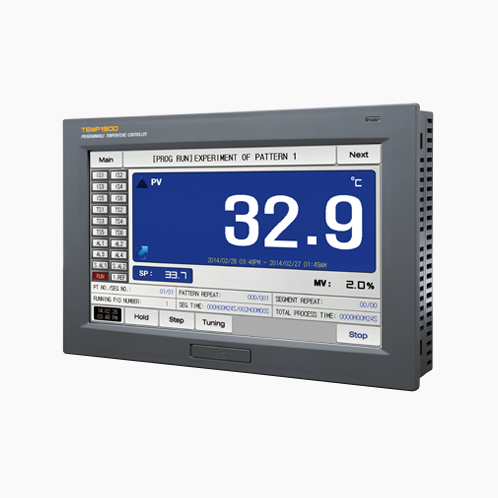

TEMP1900

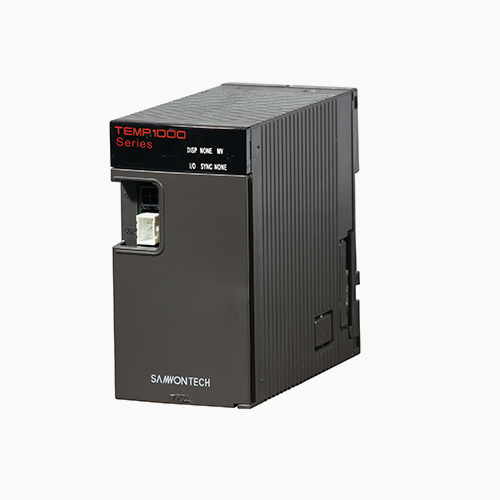

CONTROL

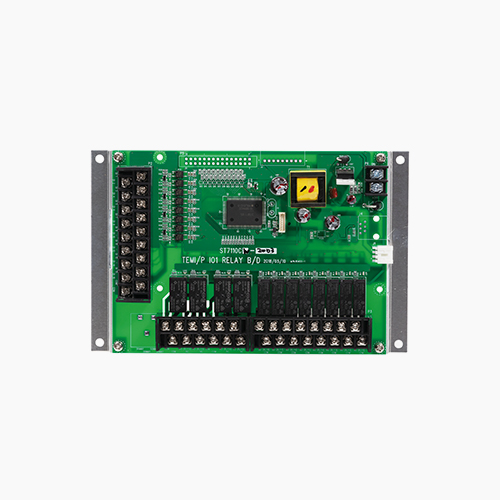

I/O1 Board

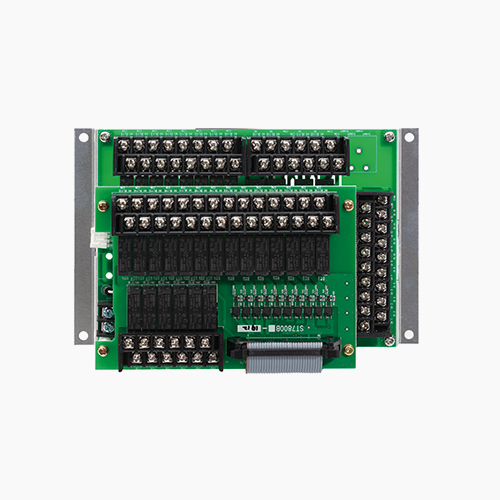

I/O2 Board
I/O3 Board

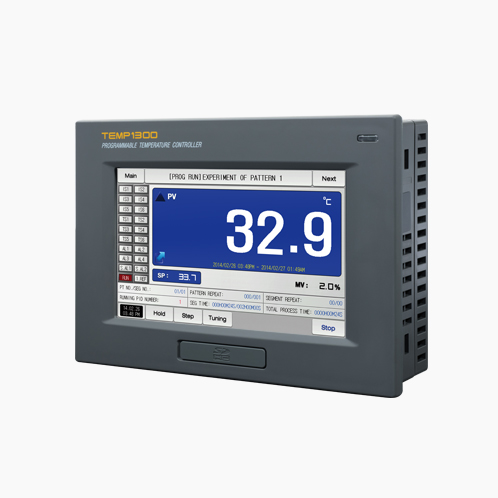

经济型 触摸型可程式温度控制器
TEMP1000 SERIES
作为可编程温度控制器，是支持高画质TFT-LCD触摸画面和记录功能并具有一般控制和加热·冷却控制功能的经济型产品。
-
多种的功能方式
可做定值及可程式选择，当为可程式时可做80组/1200段
-
高精度
使用18位A/D转换器的精度控制
温度 : ±0.1％满量程的±1位数
湿度 : ±1.0％满量程的±1位数
-
控制PID的种类
温度控制的PID群组(5区PID+1偏差PID或6组PID)区域，偏差PID等， 提供多种PID模式
-
多种的单位显示
在DCV电压输入时，可选择12种的单位
(˚C、˚F、EDIT、%、㎩、㎪、%RH、㎷、V、Ω、mmHg、kgf) -
加热冷却双输出控制
根据需求可选择双输出控制(附加功能)
-
触摸屏设定
中英文显示触控 使操作更简易
-
无纸记录仪的模式
实时监控采集参数如PV,SV值,已趋势图方式表示, 不需另外添加记录器
-
支援使用SD卡
仪表内所有参数均可以介由SD储存卡上行或下载 免费的电脑通信软件，有可支援连接控制器的电脑软 件及SD储存卡的看图软体。
-
多语种的系统
支援中/英/日/韩 五种语言。
-
强大的通信能力
基本包含RS232C/RS485通信串口(通信速率为115.200bps) 以太网的选配。
-
免费的电脑通信软件
有可支援连线控制器的电脑软件及SD储存卡的看图软体
-
运行时间管理
显示运行开始时间及结束预定时间、 到目前为止的运行时间
提供SD记忆卡
-
可以编辑错误画面
使用者可以选择错误发生画面
-
通过SD卡(选项)的纪录
纪录运行中温湿度值,可以上下载各种参数和组信息。

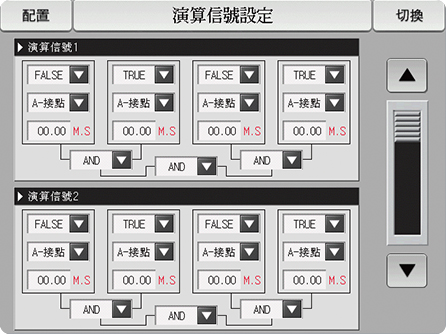

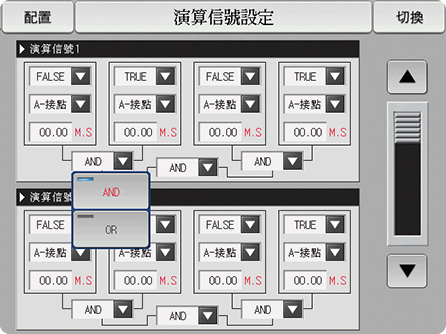

设定运算信号
多种信号组合及运算输出 (AND、OR、A/B 接点、定时器可操作)

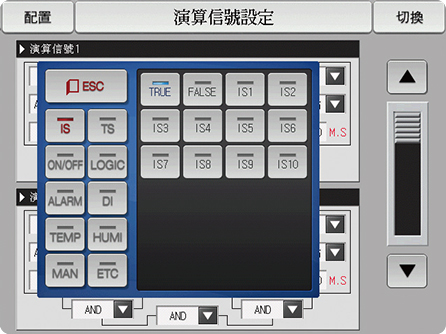

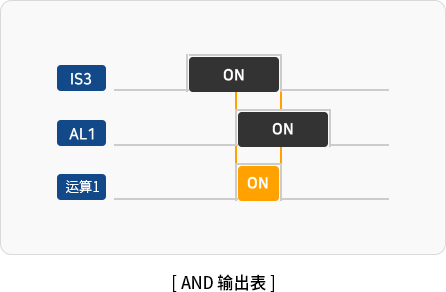

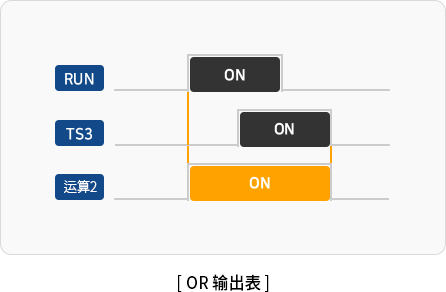

运算信号例子

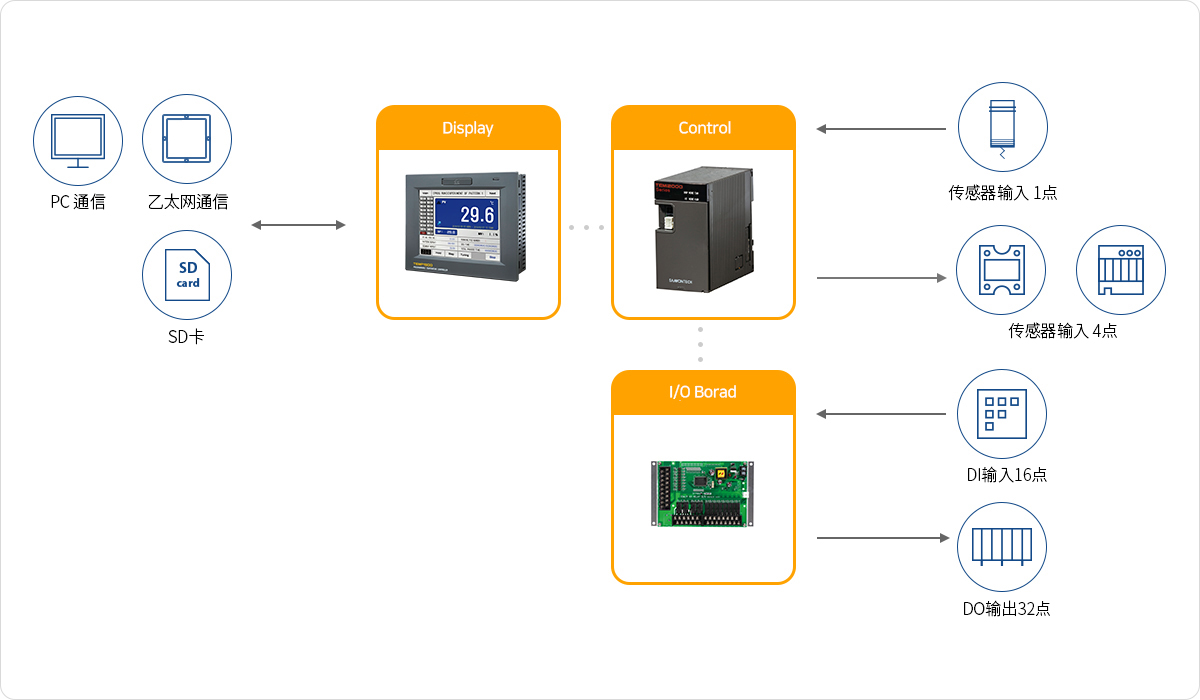

硬件模式采用分离式

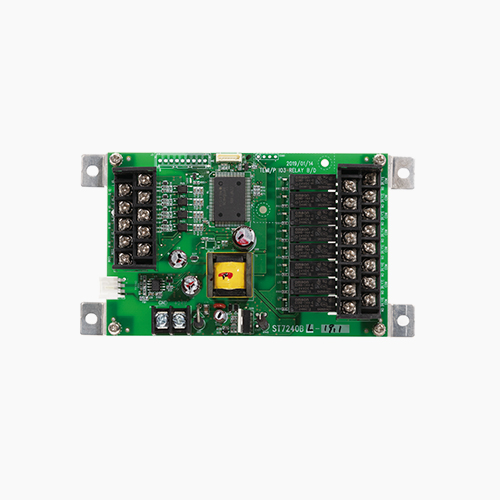

以分离式由显示器、主机、输入/输出板构成
各种系统配置及易操作性
可用Panel支架及VESA支架方式来安装
| 型号 | 详细信息 | TEMP1200 | TEMP1300 | TEMP1500 | TEMP1900 |
|---|---|---|---|---|---|
| 画面 | 显示器 | 4.3″ Wide TFT-LCD |
5.0″ Wide TFT-LCD |
5.6″ TFT-LCD |
9.0″ Wide TFT-LCD |
| 画面分辨率 | 800(W) × 480(H) |
800(W) × 480(H) |
640(W) × 480(H) |
800(W) × 480(H) |
|
| 显示语言 | 韓文、英文、中文、日文 |
||||
| 支架方式 | PANEL支架、VESA支架(MIS-D 75) |
- | |||
| 模拟输入 | 输入数 | 1点(通用输入) |
|||
| 种类 | TC |
K, J, E, T, R, B, S, L, N, U, W, PlatinelⅡ, C |
|||
RTD |
Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
||||
DCV |
0.4~2V、1~5V、0~10V、-10~20mV、1~100mV (4~20mA、0~20mA : 粘贴外部电阻250Ω、500Ω) 刻度 : -1999 ~ 30000 |
||||
| 采样周期 | 250ms |
||||
| 显示器 | ±0.1％满量程的±1位数(A/D 18bits) |
||||
| 输入修正值 | 8点的区间补正及整体补正 |
||||
| 显示单元 | TC/RTD |
˚C, ˚F |
|||
DCV |
˚C, ˚F, EDIT, %, ㎩, ㎪, %RH, ㎷, V, Ω, mmHg, kgf |
||||
| 模拟输出 | 输出规格 (最多4点) |
电压输出(SSR)4点 |
ON电压 : 24V DC(负荷电阻 : 最小600Ω/脉冲幅度 : 最小5ms) |
||
电流输出(SCR)4点 |
4 ~ 20mA DC(负荷电阻 : 最多600Ω) |
||||
| 输出种类 | 控制输出(加热· 冷却-选项)/传送输出(PV、SP)/辅助输出 |
||||
| 输出精度 | ±0.3%(D/A 14bits) |
||||
| 数码输入 | 接点规格 |
基本 16点(接点容量 : 最多12V DC、10mA)、A接点或者B接点运作选择
|
|||
| 接点功能 |
运作及停止/维持/跳段、可选择的运行模式、设置DI检测延迟时间、选择DI错误监视器(文本或图片)
|
||||
| 数码输出 | 接点规格 | 基本 12点(选择选项时添加20点) |
|||
I/O1 |
A接点继电器8点 / C接点继电器4点 |
A-contact |
Normal open(最多30VDC/1A, 250VAC/1A) |
||
I/01,2 | I/O1 + A接点 继电器 添加20点 |
C-contact | Normal open(最多30VDC/1A, 250VAC/1A) |
||
I/03 |
A接点继电器8点 |
Normal close(最多30VDC/1A, 250VAC/1A) |
|||
| 信号种类 | 内部信号(8点) ON/OFF信号(温度7点) 运算信号(8点) 错误信号(1点) 用户信号(1点) |
||||
定时信号(8点) 定值· 软件终止信号(2点) DI信号(16点) 感应断线信号(1点) 冷冻器信号(2点) |
|||||
定时信号(8点) 定值· 软件终止信号(2点) DI信号(16点) 感应断线信号(1点) 冷冻器信号(2点) |
|||||
运作信号(1点) 待机信号(1点) 分割警报信号(4点) |
|||||
| 软件 | 组/段 | 80组/1200段 |
|||
| 段次设定时间 | 最多999时间59分59秒 |
||||
| 功能 | 上升/下降变化率、待机运作、运作开始条件、输入模式名、停电后恢复模式、模式终止时运作 |
||||
| 反复 | 全部反复及区间反复 |
||||
| PID控制 | PID组 | 6PID组(区域PID5组 + 偏差PID1组或者分割PID6组) |
|||
| PID种类 | 区域PID、偏差 PID、分割 PID |
||||
| 其他功能 | 设定自动调控的基准点、复制PID时定数、选择微分控制模式 |
||||
| 数据备份 | 存储媒介 | 内存储器(64MB)、SD/SDHC卡(FAT32格式化) |
|||
| 存储功能 | 程序模式/参数设定值备份及恢复、储存显示值/设定值 (SD卡只可传送内存储器数据) |
||||
| 通讯 | 通讯模式 | 基本：利用开关可选择RS485/RS232C、最多可连接31台、通信速度：115,200bps最多 |
|||
选项：以太网(TCP/IP) *选择以太网时不能使用RS232C/485 |
|||||
| 协议 | PC-Link, PC-Link(校验和), Modbus(ASCII, RTU) |
||||
| 电源 | 额定电压 | 24VDC 22VA最多 |
|||
| 锂电池 | 保存设定数据(CR2032) |
||||
型号代码
| 型号 | 附加代码 | 内容 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TEMP1 | □ | 0 | 0 | - | □ | □ | / | □ | / | □ | |
| 尺寸 |
2 | 4.3英寸宽屏 |
|||||||||
| 3 | 5英寸宽屏 |
||||||||||
| 5 | 5.6英寸 |
||||||||||
| 9 | 9英寸宽屏 |
||||||||||
| 控制方式 |
0 | 一般控制 |
|||||||||
| 1 | 加热·冷却控制 |
||||||||||
I/O板 |
0 | I/O1 (DO12点、DI16点) |
|||||||||
| 1 | I/O1、2 (DO32点、DI16点) |
||||||||||
| 2 | I/O3 (DO8点、DI8点) |
||||||||||
SD卡 |
N | None |
|||||||||
| SD | SD卡 |
||||||||||
以太网通信 |
- | None |
|||||||||
| CE | 以太网(TCP/IP) |
||||||||||
