TEMP2500

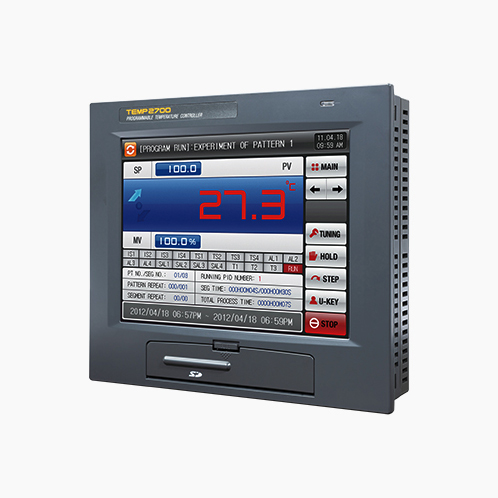

TEMP2700

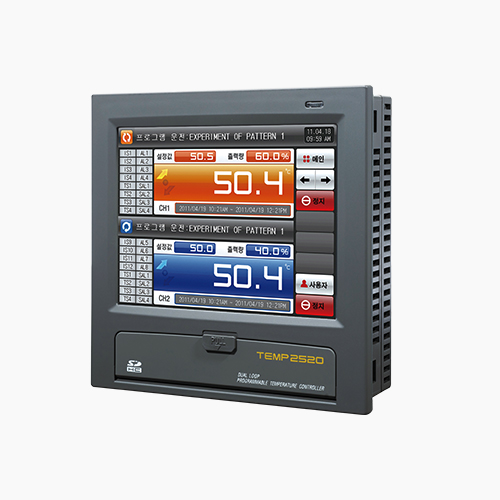

TEMP2520

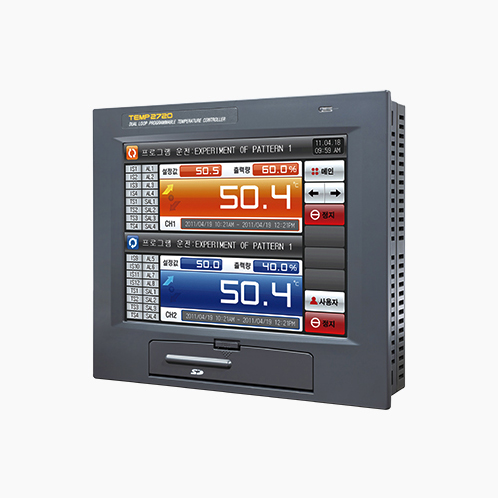

TEMP2720

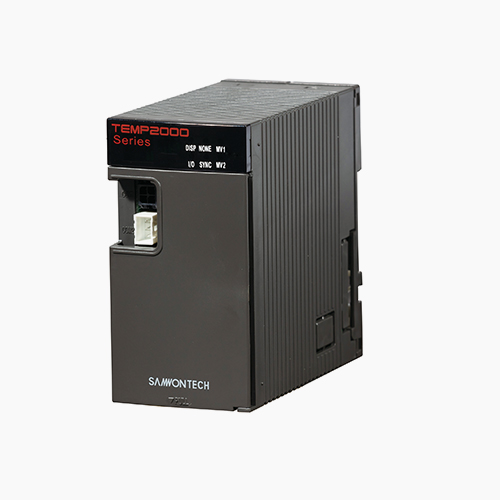

CONTROL

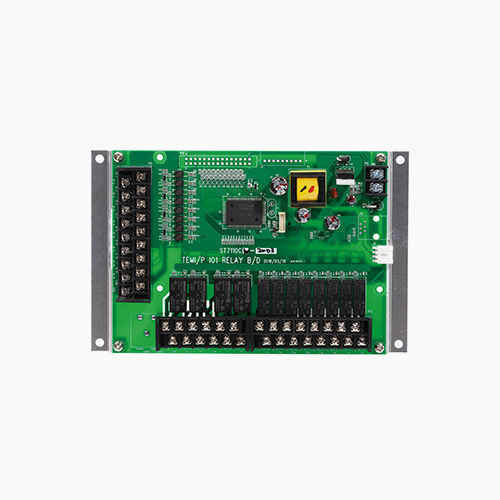

I/O1 Board

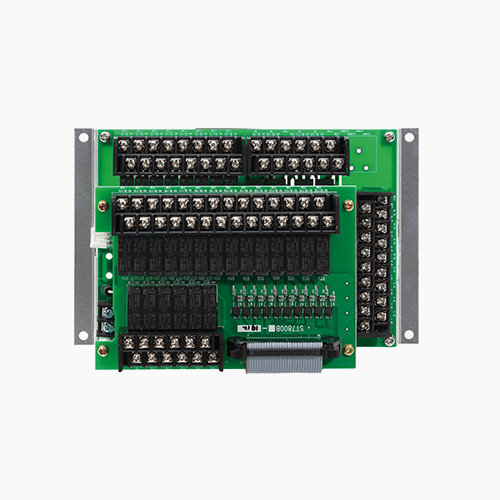

I/O2 Board

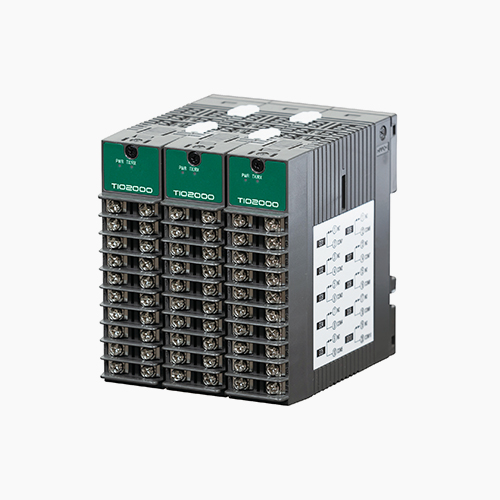

TIO2000

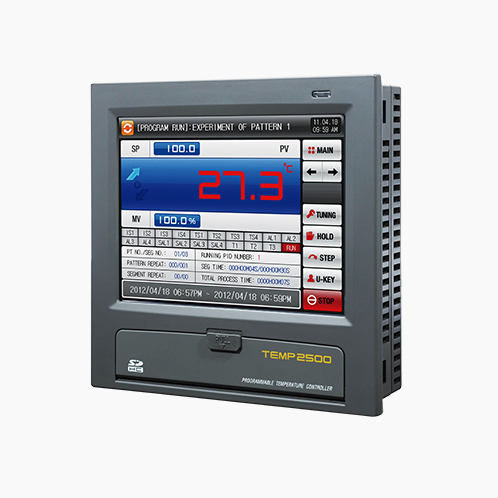

触摸型可程式温度控制器
TEMP2000 SERIES
是DUAL/SINGLE环形可编程序控制器、支援TFT-LCD触摸画面和SD卡、是具备了通用控制和加热·冷却控制功能的产品。
-
多种的功能方式
可做定值及可程式选择，当为可程式时可做80组/1200段
-
高精度
使用18位A/D转换器的精度控制
温度 : ±0.1％满量程的±1位数
湿度 : ±1.0％满量程的±1位数
-
控制PID的种类
温度控制的PID群组(5区PID+1偏差PID或6组PID)区域，偏差PID等， 提供多种PID模式
-
多种的单位显示
在DCV电压输入时，可选择12种的单位 (˚C、˚F、EDIT、%、㎩、㎪、%RH、㎷、V、Ω、mmHg、kgf)
-
加热冷却双输出控制
根据需求可选择双输出控制(附加功能)
-
触摸屏设定
中英文显示触控 使操作更简易
-
无纸记录仪的模式
实时监控采集参数如PV,SV值,已趋势图方式表示, 不需另外添加记录器
-
支援使用SD卡
仪表内所有参数均可以介由SD储存卡上行或下载 免费的电脑通信软件，有可支援连接控制器的电脑软 件及SD储存卡的看图软体
-
多语种的系统
支援中/英/日/韩/俄 五种语言。
-
强大的通信能力
基本包含RS232C/RS485通信串口(通信速率为115.200bps) 以太网的选配。
-
免费的电脑通信软件
有可支援连线控制器的电脑软件及SD储存卡的看图软体
-
运行时间管理
显示运行开始时间及结束预定时间、 到目前为止的运行时间
提供SD记忆卡
-
始画面可以选择
使用者可以变更设定初始画面
-
可以编辑错误画面
使用者可以选择错误发生画面
-
电子相册功能
可以把使用者公司信息或产品信息像电子相册表示
-
通过SD卡(选项)的纪录
纪录运行中温湿度值,可以上下载各种参数和组信息。

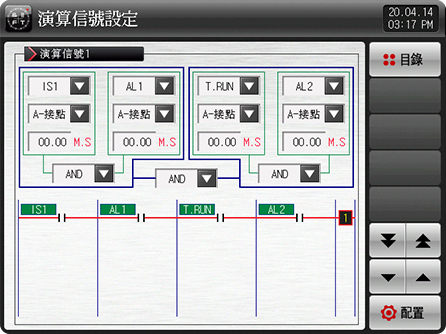

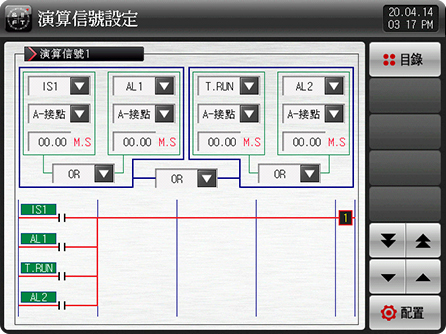

设定运算信号
多种信号组合及运算输出 (AND、OR、A/B 接点、定时器可操作)

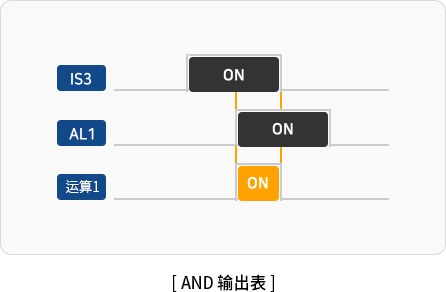

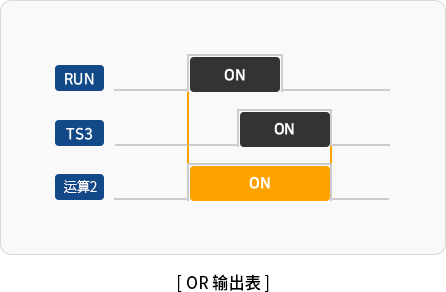

运算信号例子

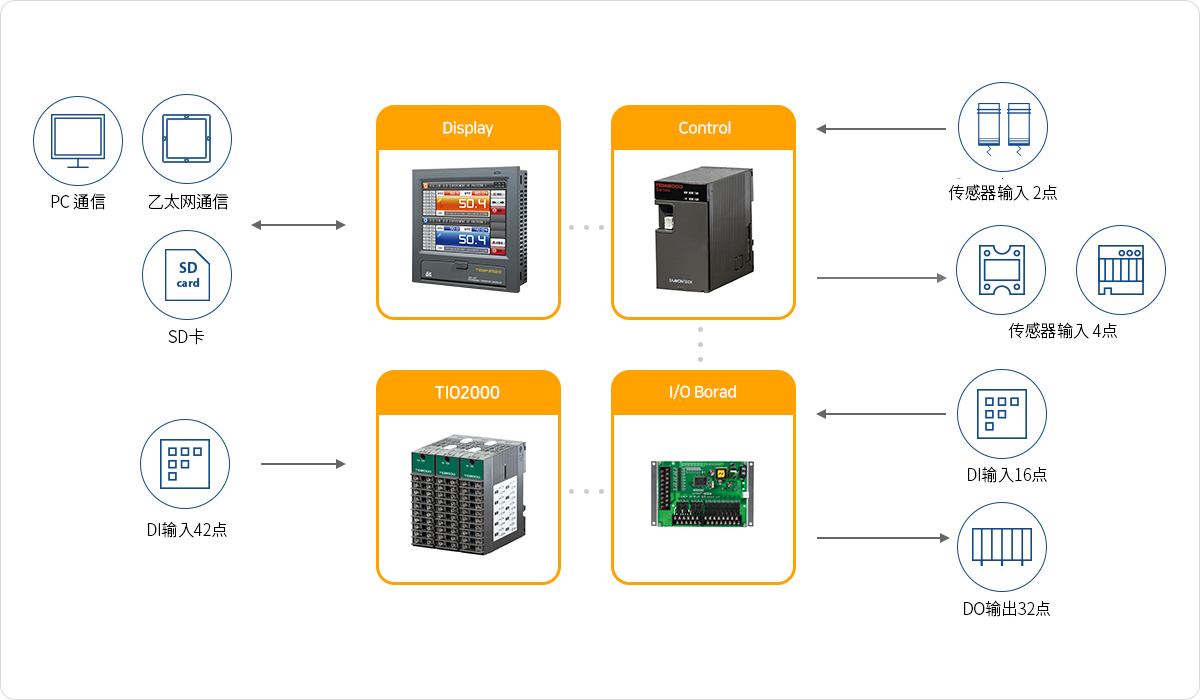

硬件模式采用分离式
以分离式由显示器、主机、输入/输出板构成
各种系统配置及易操作性
可用Panel支架及VESA支架方式来安装
| 型号 | 详细信息 | 单回路 | 双回路 | TIO2000 | ||
|---|---|---|---|---|---|---|
| TEMP2500 | TEMP2700 | TEMP2520 | TEMP2720 | |||
| 画面 | 显示器 | 5.7* TFT-LCD |
7.5* TFT-LCD |
5.7* TFT-LCD |
7.5* TFT-LCD |
- |
| 画面分辨率 | 640(W) x 480(H) |
- | ||||
| 显示语言 | 英文、中文(简体、繁体)、韩文、日文、俄文 |
- | ||||
| 标志画面 | 可用于自定义初始徽标画面 |
- | ||||
| 用户画面 | 16个定制用户界面fod屏幕由用户 |
- | ||||
| 支架方式 | PANEL支架, VESA支架(MIS-D 75) |
- | ||||
| 模拟输入 | 输入数 | 1点(通用输入) |
2点(通用输入) |
- | ||
| 种类 | TC |
K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C |
- | |||
RTD |
Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
- | ||||
DCV |
0.4~2V, 1~5V, 0~10V, -10~20mV, 1~100mV (4~20mA、0~20mA : 粘贴外部电阻250Ω、500Ω) 刻度 : -1999 ~ 30000 |
- | ||||
| 采样周期 | 250ms |
250ms/頻道 |
- | |||
| 显示器 | ±0.1％满量程的±1位数 |
- | ||||
| 输入修正值 | 8点零件和全偏置 |
- | ||||
| 显示单元 | TC/RTD |
˚C, ˚F |
- | |||
DCV |
˚C, ˚F, Blank, %, ㎩, ㎪, %RH, ㎷, V, Ω, mmHg, kgf |
- | ||||
| 模拟输出 | 输出规格 (最多4点) |
电压输出(SSR)4点 |
ON电压 : 24V DC(负荷电阻 : 最小600Ω/脉冲幅度 : 最小5ms) |
- | ||
电流输出(SCR)4点 |
4~20mA DC(负载电阻 : 最多600Ω) |
- | ||||
| 输出种类 | 控制输出/传送输出(PV、SP)/辅助输出 |
- | ||||
| 输出精度 | ±0.3% (D/A 14bits) |
- | ||||
| 数码输入 | 接点规格 |
16点基(继电器触点容量：最多12V DC, 10mA)，选择A或B点接触
|
最多42点，14点/ UNIT(可连接3套) 接点容量 : 最多12V DC, 10mA |
|||
| 接点功能 |
运作及停止/维持/跳段、可选择的运行模式、设置DI检测延迟时间、选择DI错误监视器(文本或图片)
|
- | ||||
| 数码输出 | 接点规格 | 12点基(额外20点由选项) |
- | |||
4点基 C-接触继电器 |
Normal open(最多30VDC/1A, 250VAC/1A) |
- | ||||
Normal close(最多30VDC/1A, 250VAC/1A) | - | |||||
8点基 A-接触继电器 |
Normal open(最多30VDC/1A, 250VAC/1A) |
- | ||||
附加20点A触点继电器(选件) |
- | |||||
| 信号种类 | 内部信号(8点/通道) ON/OFF信号(7点/通道) 运算信号(3点) 错误信号(1点/通道) |
- | ||||
用户信号(1点) 时间信号(8点/通道) 固定·可编程END信号(2点/通道) |
- | |||||
Dl信号(16点) 等待信号(1点/通道) 冷冻器信号(2点/通道) 报警信号(4点/通道) |
- | |||||
分割警报信号(4点/通道) 手动信号(12点) 传感器开路信号(1点/通道) 运作信号(1点/通道) |
- | |||||
上升,维持,下降信号(3点/通道) 定时器信号(1点/通道) |
- | |||||
| 软件 | 组/段 | 80模式/1200分割 |
80模式(40/頻道1, 40/頻道2)/1200分割 |
- | ||
| 段次设定时间 | 最多999时间59分59秒 |
- | ||||
| 功能 | UP/DOWN斜率、WAIT、工作开始代码、模式名称、电源停止模式、PT END模式 |
- | ||||
| 反复 | 模式/段重复操作 |
- | ||||
| PID控制l | PID组 | 6PID组(区域PID5组 + 偏差PID1组或者分割PID6组)/頻道 |
- | |||
| PID种类 | 区域PID，偏差PID，段PID |
- | ||||
| 其他功能 | 可更改调谐点，PID调节增益，可选择的湿度控制代码 |
- | ||||
| 数据备份 | 存储媒介 | SD/SDHC卡(FAT32格式化) |
- | |||
| 存储功能 | 程序模式/参数设定值备份及恢复、储存显示值/设定值 |
- | ||||
| 通讯 | 通讯模式 | 基本：利用开关可选择RS485/RS232C、最多可连接31台、通信速度：115,200bps最多 |
- | |||
选项：以太网(TCP/IP) *选择以太网时不能使用RS232C/485 |
- | |||||
| 协议 | PC-Link, PC-Link(校验和), Modbus(ASCII, RTU), Sync-Master(頻道1, 頻道2选择) |
- | ||||
| 电源 | 额定电压 | 24VDC 22VA最多 |
24V DC 1.3VA最多 | |||
| 锂电池 | 保存设定数据(CR2032) |
- | ||||
型号代码 (TEMP2000)
| 型号 | 附加代码 | 内容 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TEMP2 | □ | □ | 0 | - | □ | □ | / | □ | / | □ | |
| 尺寸 |
5 | 5.7英寸(IP65资质认证) |
|||||||||
| 7 | 7.5英寸 |
||||||||||
| 控制控制 |
0 | 单回路(1通道控制) |
|||||||||
| 2 | 双回路(2通道控制) |
||||||||||
| 控制方式 |
0 | 一般控制 |
|||||||||
| 1 | 加热·冷却控制 |
||||||||||
I/O板 |
0 | I/O1 (DO12点、DI16点) |
|||||||||
| 1 | I/O1、2 (DO32点、DI16点) |
||||||||||
SD卡 |
SD | SD卡(基本) |
|||||||||
以太网通信 |
- | None |
|||||||||
| CE | 以太网(TCP/IP) |
||||||||||
型号代码 (TIO2000)
| 型号 | 附加代码 | 内容 | |
|---|---|---|---|
| TIO2000 | - | □ | |
DI |
A | DI14点 |
|
| 1 | 说明书 | 操作说明书 | |
| 安装说明书 | |||
| 通信说明书 | |||
| SIMS 说明书 | |||
| PME 说明书 | |||
| BitEditor 说明书 | |||
| 2 | 产品目录 | 产品目录 | |
| 3 | 外观尺寸 | 外观尺寸 | |
| 4 | 软件 | SIMS - 集成通信软件 | |
| PME - 图像编辑软件 | |||
| BitEditor - 图像编辑软件 | |||
| 5 | 执行文件 | SIMS, PME 附加文件 |
