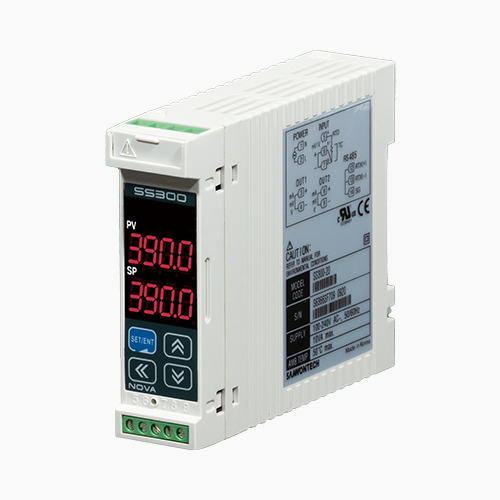

SS300
DIN RAIL 취부형 NOVA300 SS SERIES
디지털 신호변환기
SS300
DIN RAIL 취부형 디지털 신호변환기입니다.
-
±0.2% of full scale ±1 digit 표시
최소, 최대값 기억 후 표시가능
슬림한 Rail Type
입력신호 변환출력 기본1점 지원(최대 2점)
입력 보정기능
다양한 통신 프로토콜 지원(Modbus 외)
-
| 구분 | SS330 | |
|---|---|---|
| 사이즈 | 22.5(W)×75(H)×91.9(L) |
|
| PV/SP표시 | 각 4자리 |
|
| 샘플링타임 | 250ms |
|
| 아날로그 입력 | 형식/정도 | 1점(Universal input) / ±0.2% of full scale ±1digit (PTC, JPTB는 별도 문의) |
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ |
|
| RTD | PT100(IEC), JPT100(JIS), 1/100 표시가능 |
|
| DCV | -10 ~ 20mV, 0 ~ 100 mV, 0.4 ~ 2.0V DC, 1 ~ 5V DC, 0 ~ 10V DC (4 ~ 20mA, 0 ~ 20mA, 외부저항 250Ω, 500Ω 부착) |
|
| 아날로그 출력 | 형식 | 고정 1점 + 1점 |
| 종류 | 전송출력(PV) |
|
| 전류출력(RET) |
전류출력 : 4 ~ 20mA, 0 ~ 20mA 전압출력 : 0 ~ 100mV, 0 ~ 5V / 0 ~ 10V, 1 ~ 5V |
|
| 통신 | PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU), 통신속도 : 최대 19200bps |
|
| 전원 | 100~240V AC, 50/60Hz, 최대 10VA |
|
모델코드
| 모델 | 부가코드 | 내용 | 비고 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SS3 | □ | 0 | - | □ | □ | / | □ | / | □ | ||
| 사이즈 |
0 | 22.5 * 75 (Rail type) |
|||||||||
전송출력1 | A | 4 ~ 20mA |
|||||||||
| B | 0 ~ 20mA |
||||||||||
| 1 | 0 ~ 100mV |
||||||||||
| 2 | 0 ~ 10V |
||||||||||
| 3 | 0 ~ 5V |
||||||||||
| 4 | 1 ~ 5V |
||||||||||
전원 |
0 | 100 ~ 240V AC |
|||||||||
| 1 | 24V DC |
||||||||||
옵션 |
RS | RS485 |
|||||||||
전송출력2 (옵션) | 4 ~ 20mA | 4 ~ 20mA |
|||||||||
| 0 ~ 20mA | 0 ~ 20mA |
||||||||||
| 0 ~ 100mV | 0 ~ 100mV |
||||||||||
| 0 ~ 10V | 0 ~ 10V |
||||||||||
| 0 ~ 5V | 0 ~ 5V |
||||||||||
| 1 ~ 5V | 1 ~ 5V |
||||||||||
