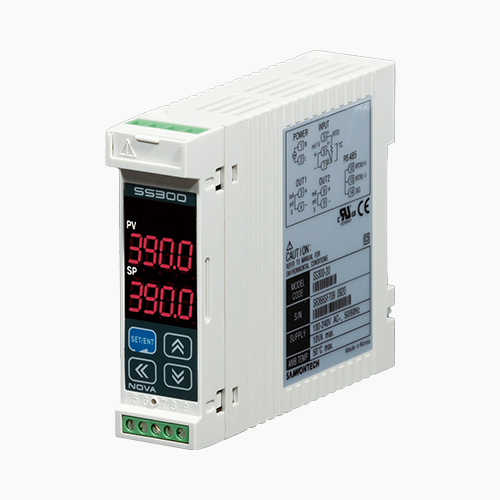

SS330
DIN RAIL型 数码信号变换器
NOVA300 SS SERIES
这是DIN RAIL导轨式数字信号转换器。
-
通过18bitA/D转换器，高精度±0.2% of full scale ±1 digit显示
记住最小值、最大值后可显示
纤薄的Rail Type。
警报输出基本1点(最多2点)
输入补偿功能
支持多种通讯协议(Modbus除外)
.
| 型号 | SS330 | |
|---|---|---|
| 尺寸 | 22.5(W)×75(H)×91.9(L) |
|
| PV/SP 显示器 | 各四位数 |
|
| 采样周期 | 250ms |
|
| 模拟 输入 |
形式/精度 | 1点(通用输入)/±0.1％满量程的±1位数(有关PTC、JPTB、请另行咨询。) |
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ |
|
| RTD | Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
|
| DCV | -10 ~ 20mV、0 ~ 100mV、0.4 ~ 2.0V DC、1 ~ 5V DC、0 ~ 10V DC(4 ~ 20mA、0 ~ 20mA、连接250Ω、500Ω外电阻) |
|
| 模拟 输出 |
形式 | 固定1点 + 1点 |
| 种类 | 重发输出 (PV) |
|
| RET | 电流输出 : 4 ~ 20mA、0 ~ 20mA 电压输出: 0 ~ 100mV、0 ~ 5V / 0 ~ 10V、1 ~ 5V |
|
| 通讯 | PC-Link、PC-Link(校验和)、Modbus(ASCII、RTU)、通信速度：19200bps最多 |
|
| 电源 | 100~240V AC、50/60Hz、10VA最多 |
|
型号代码
| 型号 | 附加代码 | 内容 | 备注 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SS3 | □ | 0 | - | □ | □ | / | □ | / | □ | ||
| 尺寸 |
0 | 22.5 * 75 (Rail type) |
|||||||||
控制输出1 | A | 4 ~ 20mA |
|||||||||
| B | 0 ~ 20mA |
||||||||||
| 1 | 0 ~ 100mV |
||||||||||
| 2 | 0 ~ 10V |
||||||||||
| 3 | 0 ~ 5V |
||||||||||
| 4 | 1 ~ 5V |
||||||||||
电源 |
0 | 100 ~ 240V AC |
|||||||||
| 1 | 24V DC |
||||||||||
选项 |
RS | RS485 |
|||||||||
控制输出2(选项) | 4 ~ 20mA | 4 ~ 20mA |
|||||||||
| 0 ~ 20mA | 0 ~ 20mA |
||||||||||
| 0 ~ 100mV | 0 ~ 100mV |
||||||||||
| 0 ~ 10V | 0 ~ 10V |
||||||||||
| 0 ~ 5V | 0 ~ 5V |
||||||||||
| 1 ~ 5V | 1 ~ 5V |
||||||||||
