SD560E
NOVA500 ENHANCE SD SERIES
고정도 디지털 지시계

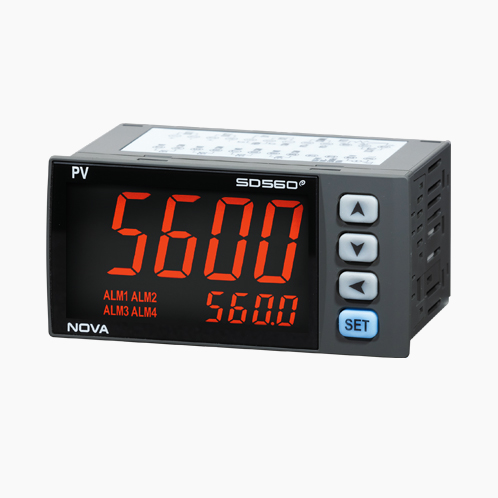

SD560E
NOVA500 시리즈의 ENHANCE 모델로서 고정도 범용 디지털 지시계입니다.
-
18bit A/D 컨버터를 통한 고정도 ±0.1% of full scale ±1 digit 표시
외부 접점 입력에 의한 Reset 가능
최소, 최대값 기억 후 표시 가능
전송출력 1점(PV), 경보출력 기본 2점 지원(최대 4점)
구간별 입력 보정기능(최대 4점)
다양한 통신 프로토콜 지원(Modbus 외)
콤팩트 사이즈
더욱 더 작아진 깊이로 설치 공간을 확보할 수 있습니다.
파라메터 관리

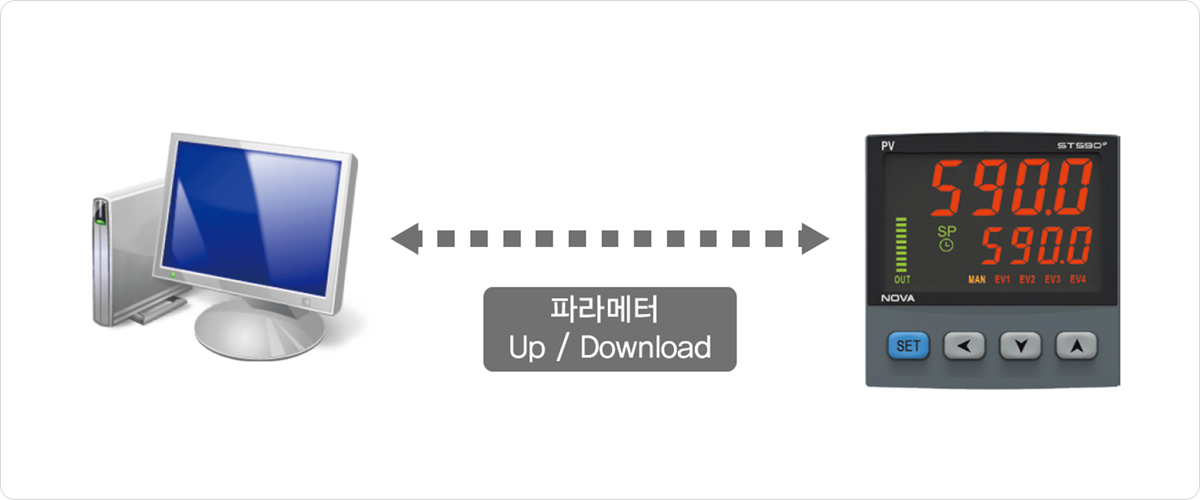

파라메터 Up/Download가 지원되어 파라메터 관리가 용이합니다.

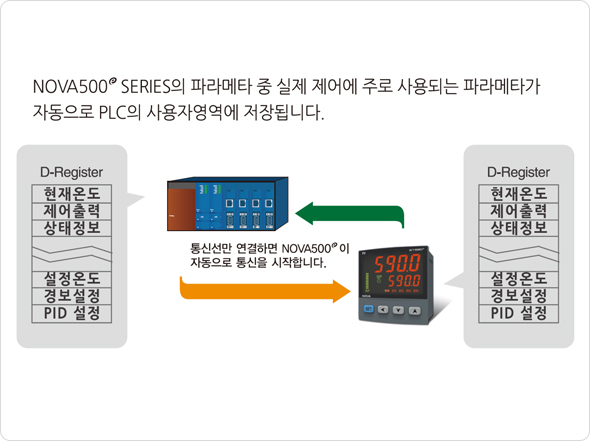

Programless 통신

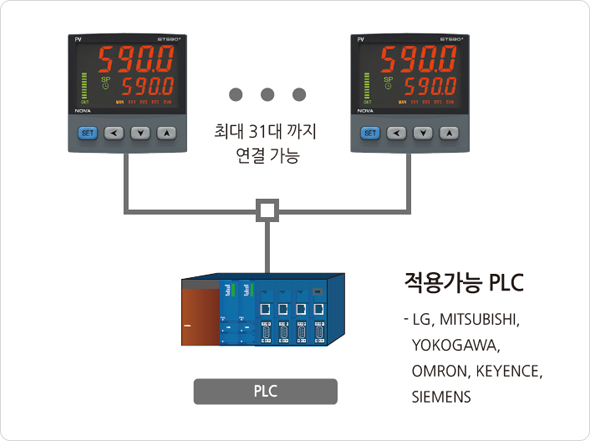

PLC 프로토콜이 내장되어 별도의 프로그램 없이 자동으로 PLC와 연결되며, PLC의 통신 포트 하나에 최대 31대 까지 연결 가능 합니다.
| 구분 | SD560E | |
|---|---|---|
| 사이즈 | 96(W)×48(H)×68(L) |
|
| PV/SP표시 | 각 5자리 |
|
| 샘플링타임 | 250ms |
|
| 아날로그 입력 | 형식/정도 | 1점(Universal input)/ ±0.1% of full scale ±1 digit (PTC, JPTB는 별도 문의) |
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C |
|
| RTD | PT100(IEC), JPT100(JIS), 1/100 표시가능 |
|
| DCV | -10 ~ 20mV, 0 ~ 100 mV, 0.4 ~ 2.0V DC, 1 ~ 5V DC, 0 ~ 10V DC(4 ~ 20mA, 0 ~ 20mA, 외부저항 250Ω, 500Ω 부착) |
|
| 아날로그 출력 | 형식 | 고정 1점 |
| 종류 | 전송출력(PV) or Loop power supply |
|
| 전류출력(RET) | 4 ~ 20mA DC, 0 ~ 20mA DC(옵션)(부하저항 : 최대 500Ω)/정도: ±0.1% |
|
| 릴레이 출력 | 접점수 |
A : 2점 + 2점
|
| 접점사양 |
최대 30V DC/1A, 250V AC/1A
|
|
| 출력종류 |
ALM 4점
|
|
| DI 입력 | 접점사양 |
2점(접점용량 : 최대 12V DC, 10mA)
|
| 접점기능 |
Start PV 최소/최대, Reset PV 최소/최대
|
|
| 통신 | PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU), 통신속도 : 최대 115,200bps |
|
| 전원 | 100~240V AC, 50/60Hz, 최대 10VA |
|
모델코드
| 모델 | 부가코드 | 내용 | 비고 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| SD5 | □ | 0 | E | - | 0 | □ | / | □ | ||
| 사이즈 |
6 | 96 * 48 |
||||||||
전원 |
0 | 100 ~ 240V AC |
||||||||
| 1 | 24V DC |
|||||||||
옵션 |
EV | RELAY 2점 |
||||||||
| RS | RS485 |
|||||||||
| DI | DI 2점 |
|||||||||
| 1 | 설명서 | 사용설명서(통신) | |
| 간이설명서 | |||
| SIMS 설명서 | |||
| PME 설명서 | |||
| 2 | 카다로그 | 카다로그 | |
| 3 | 외형치수 | 외형치수 | |
| 4 | 소프트웨어 | SIMS - 통합 통신 소프트웨어 | |
| PME - 통합 파라메터 관리 소프트웨어 | |||
| 5 | 실행파일 | SIMS, PME 추가파일 |
