ST510E
ST540E

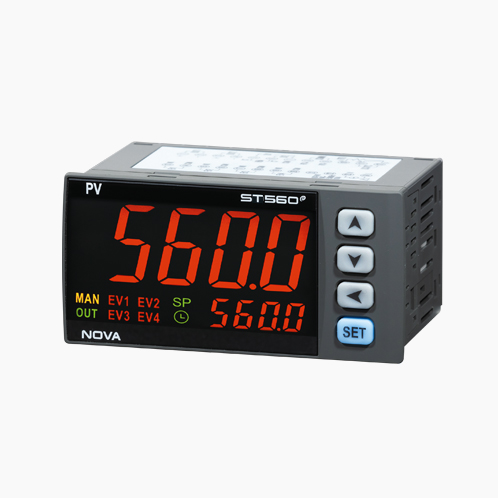

ST560E

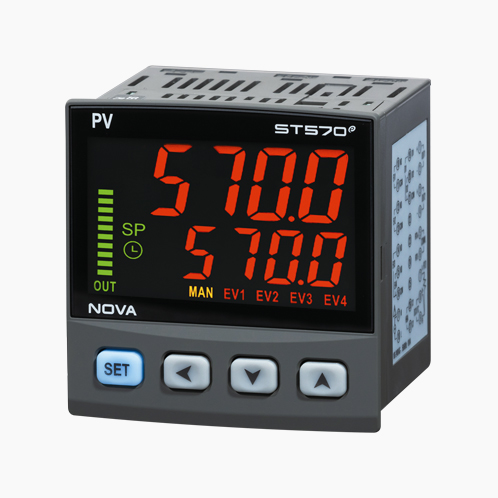

ST570E

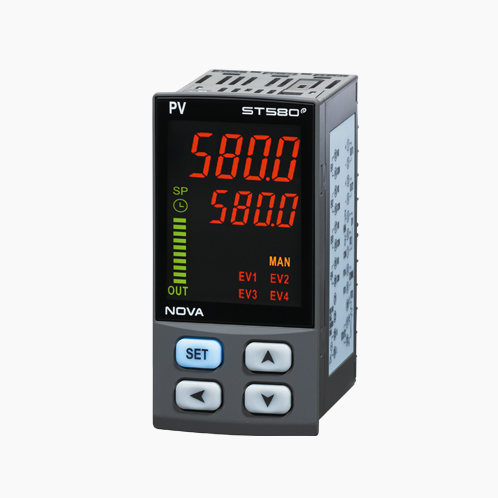

ST580E
ST590E
NOVA500 ENHANCEST SERIES
고정도 범용 온도조절계

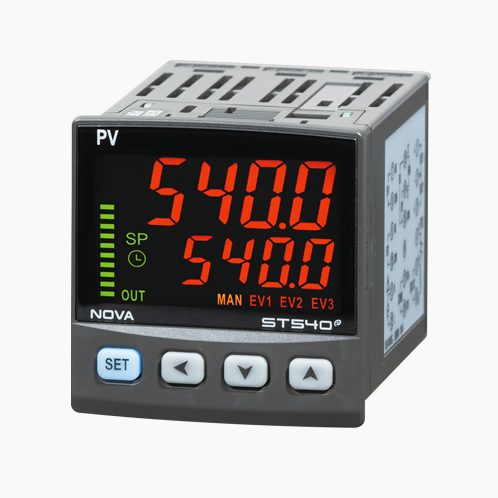

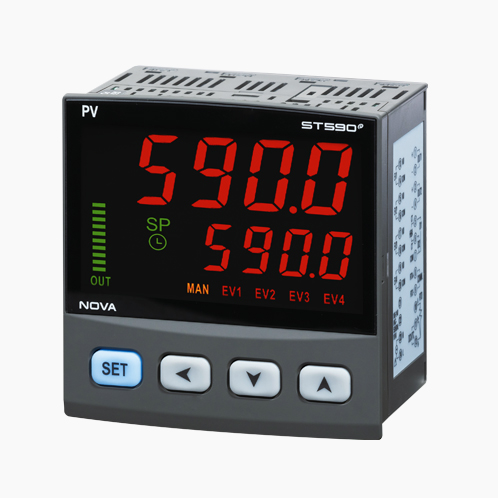

ST510E / ST540E / ST560E / ST570E / ST580E / ST590E
NOVA500 시리즈의 ENHANCE 모델로서 고정도 범용 온도조절계 입니다.
-
18bit A/D 컨버터를 통한 고정밀제어 ±0.1% of full scale ±1 digit 제공
AUTO/MAN 출력 기능
운전시작 및 종료 예약 기능
RUN/STOP 기능
외부 접점 입력에 의한 RUN/STOP, SP 선택, 타이머 동작 가능
파워모드 기능(STOP, COLD, HOT)
전송출력 기본 2점 지원(PV, SP, MV)
경보출력 기본 2점 지원(최대 4점)
보조출력 상태의 운전화면 표시
구간별 입력 보정기능(최대 4점)
다양한 통신 프로토콜 지원(Modbus 외)
히터 단선 경보 기능
다양한 보조출력 지원(IS, ALM, TMR, RUN 등)

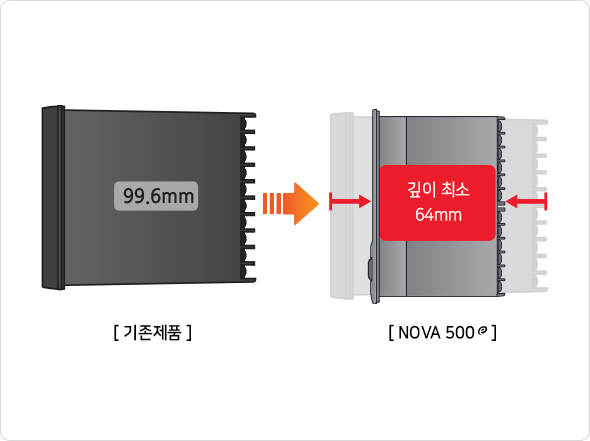

콤팩트 사이즈
더욱 더 작아진 깊이로 설치 공간을 확보할 수 있습니다.

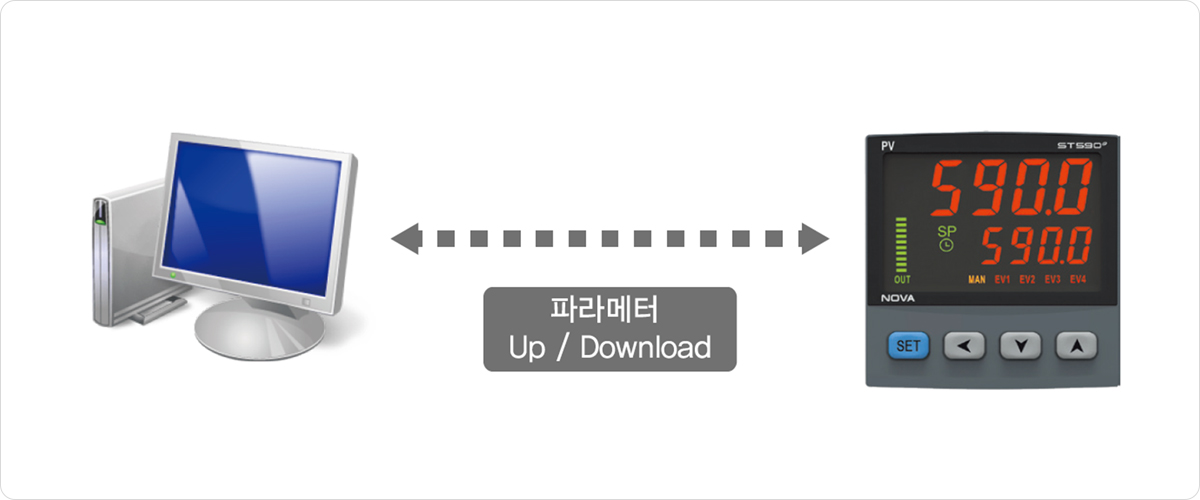

파라메터 관리
파라메터 Up/Download가 지원되어 파라메터 관리가 용이합니다.
타이머 출력 지원
트리거(DI1, DI2, RUN) 동작시, 내부 타이머가 동작하여 외부기기(타이머) 사용이 감소함으로 배선을 간소화 할 수 있습니다.

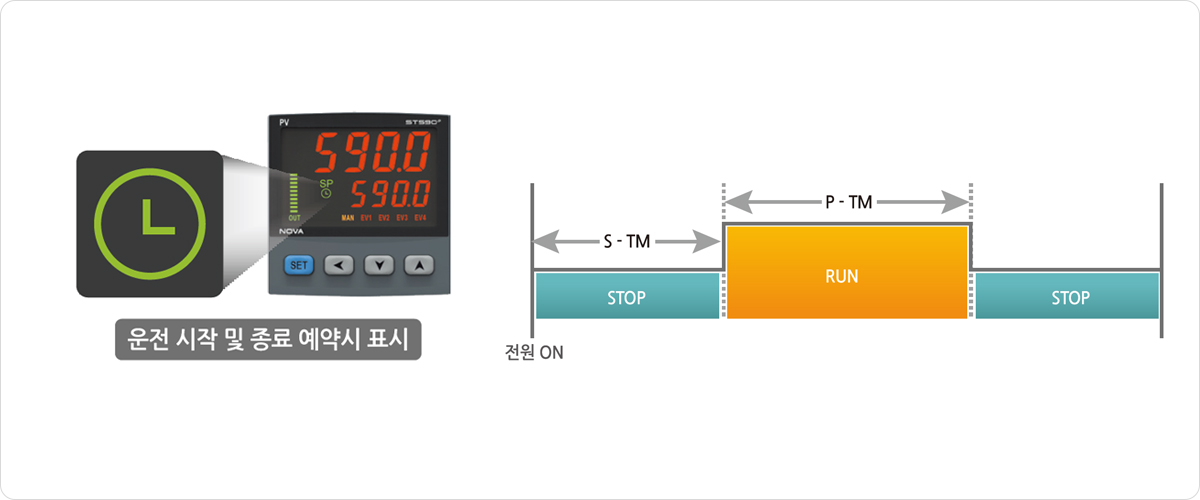

운전시작 및 운전예약 기능 탑재(ST Series)
운전시작 예약은 설정 시간(S - TM)이 지난후 RUN하여 온도제어를 시작합니다.
운전종료 예약은 설정 시간(P - TM)이 지나면 STOP상태가 되어 제어 출력이 정지합니다.

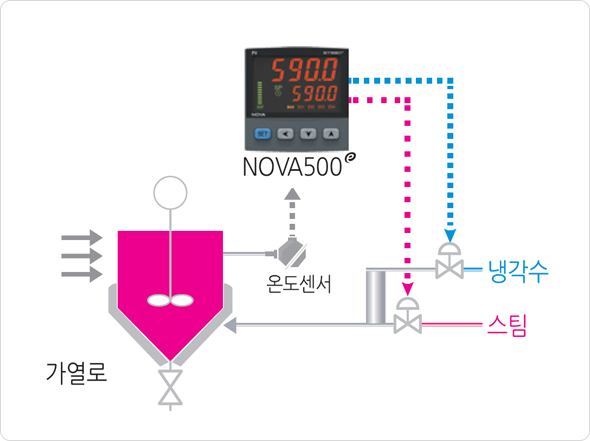

가열·냉각 제어

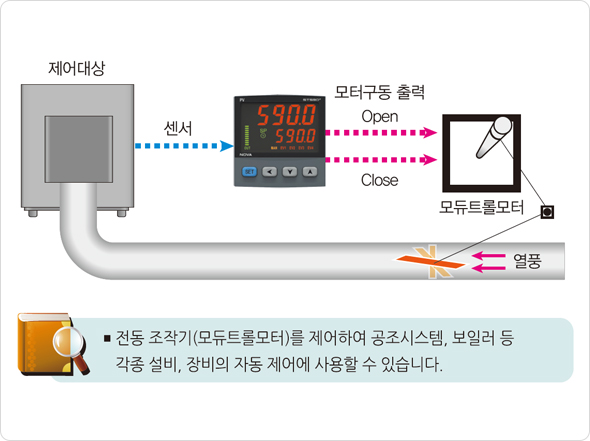

위치비례 제어

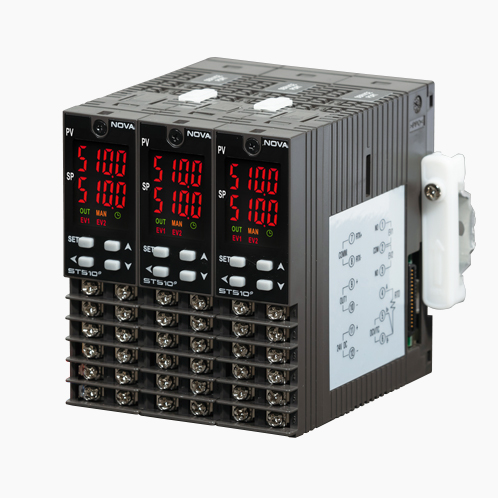

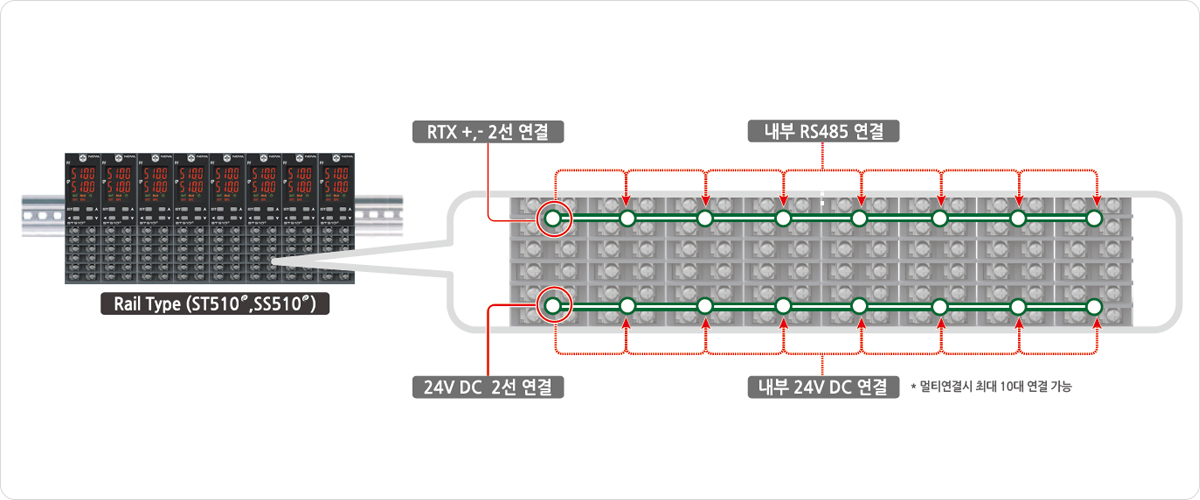

전원 및 통신 멀티연결
레일타입 컨트롤러 사용시, 밀착 계장으로 전원 및 통신의 멀티연결이 가능하며, 배선을 간소화 할 수 있습니다.

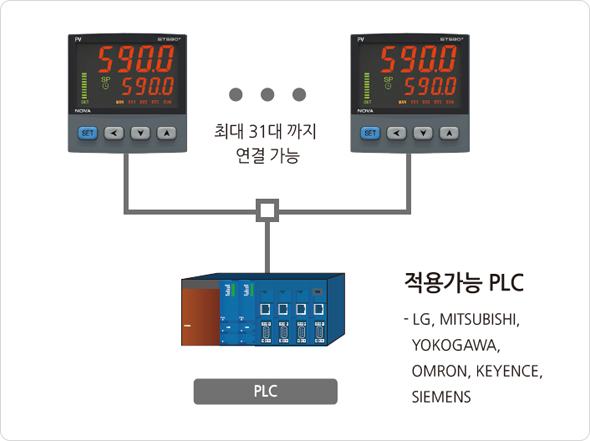

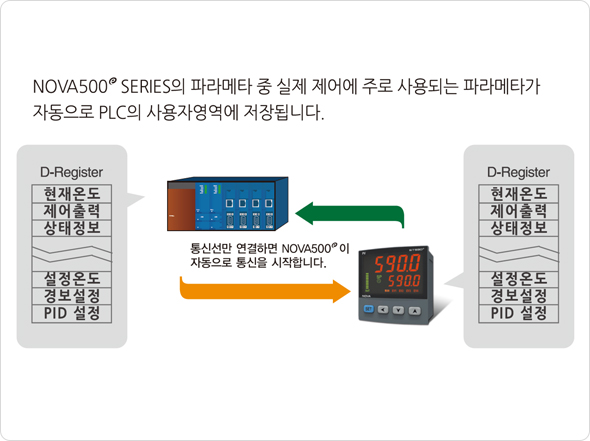

Programless 통신
PLC 프로토콜이 내장되어 별도의 프로그램 없이 자동으로 PLC와 연결되며, PLC의 통신 포트 하나에 최대 31대 까지 연결 가능 합니다.

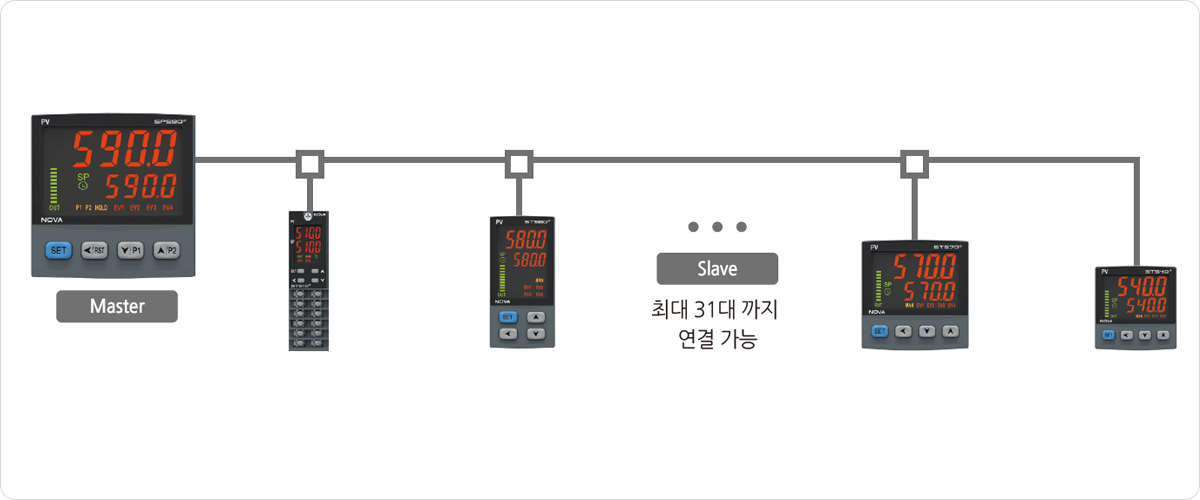

협조 운전
NOVA500E SERIES의 ST 또는 SP계열을 Master로 하고 범용 컨트롤러(ST계열)를 Slave로 연결하여, Master Unit에서 Slave Unit으로 설정값(SP)을 전송하는 시스템입니다.
| 구분 | ST510E | ST540E | ST560E | ST570E | ST580E | ST590E | ||
|---|---|---|---|---|---|---|---|---|
| 사이즈 | 28(W)×100(H)×100(L) |
48(W)×48(H)×79(L) |
96(W)×48(H)×68(L) |
72(W)×72(H)×68(L) |
48(W)×96(H)×68(L) |
96(W)×96(H)×68(L) |
||
| PV/SP표시 | 각 4자리 |
각 5자리 |
||||||
| 샘플링타임 | 250ms |
|||||||
| 제어모드 | 일반 제어/가열·냉각 제어/위치 비례 제어 |
|||||||
| PID 제어 | 4 PID 그룹(Zone PID 3그룹 + 편차 PID 1그룹) |
|||||||
| 온도설정(SP) | SP 1 ~ SP 4 |
|||||||
| 아날로그 입력 | 형식/정도 | 1점(Universal input)/±0.1% of full scale ±1 digit (PTC, JPTB는 별도 문의) |
||||||
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C |
|||||||
| RTD | PT100(IEC), JPT100(JIS), 1/100 표시가능 |
|||||||
| DCV | -10 ~ 20mV, 0 ~ 100 mV, 0.4 ~ 2.0V DC, 1 ~ 5V DC, 0 ~ 10V DC(4 ~ 20mA, 0 ~ 20mA, 외부저항 250Ω, 500Ω 부착) |
|||||||
| 아날로그 출력 | 형식 | 3점(Universal output) |
5점(Universal output) |
6점(Universal output) |
||||
| 종류 | 제어출력, 전송출력(PV, SP, MV) or Loop power supply |
|||||||
| SSR | 24V DC(부하저항: 최소 600Ω |
12V DC(부하저항: 최소 600Ω |
||||||
| SCR | 4 ~ 20mA DC, 0 ~ 20mA DC(옵션)(부하저항 : 최대 500Ω)/정도: ±0.1% |
|||||||
| Relay | 최대 30V DC/1A, 250V AC/1A |
|||||||
| 릴레이 출력 | 접점수 |
A: 1점 + 1점
|
A : 2점 + 1점
|
A : 2점 + 2점
|
||||
| 접점사양 |
최대 30V DC/1A, 250V AC/1A
|
|||||||
| 출력종류 |
IS 2점, ALM 4점, RUN 1점, HEAT 1점, COOL 1점, TIMER 2점, HBA 1점, LBA 1점
|
|||||||
| DI 입력 | 접점사양 |
-
|
2점(접점용량 : 최대 12V DC, 10mA)
|
|||||
| 접점기능 |
-
|
운전 및 정지, SP 선택, 타이머동작
|
||||||
| 히터단선경보(HBA) | 50A/800:1, 1000:1 CT |
|||||||
| 통신 | PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU), Sync(Master, Slave), PLC COMM., 통신속도 : 최대 115,200bps |
|||||||
| 전원 |
24V DC, 2.7VA 최대
|
100~240V AC, 50/60Hz, 최대 10VA |
||||||
모델코드
| 모델 | 부가코드 | 내용 | 비고 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ST5 | □ | 0 | E | - | □ | □ | / | □ | ||
| 사이즈 |
9 | 96 * 96 |
||||||||
| 8 | 48 * 96 |
|||||||||
| 7 | 72 * 72 |
|||||||||
| 6 | 96 * 48 |
|||||||||
| 4 | 48 * 48 |
|||||||||
| 1 | 28*100 (Rail type) |
|||||||||
| 제어방법 |
0 | 일반제어 |
||||||||
| 1 | 가열·냉각제어 |
|||||||||
| 2 | 위치비례제어 |
|||||||||
전원 |
0 | 100 ~ 240V AC |
||||||||
| 1 | 24V DC |
|||||||||
옵션 |
EV | RELAY 2점 |
주1 |
|||||||
| RS | RS485 |
|||||||||
| DI | DI 2점 |
주2 |
||||||||
| HBA | 히터단선경보 1점 |
|||||||||
| A2 | 0~20mA |
|||||||||
| V2 | 0~10V |
|||||||||
| V3 | 0~5V |
|||||||||
| V4 | 1~5V |
|||||||||
| MT | 멀티연결 (510 only) |
|||||||||
주1) 510E, 540E RELAY 1점 |
||||||||||
주2) DI/HBA 혼재 불가(570E 혼재가능) |
||||||||||
