TLC990E

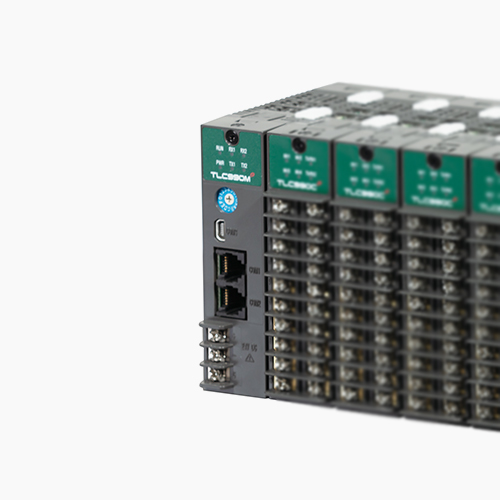

MAIN UNIT

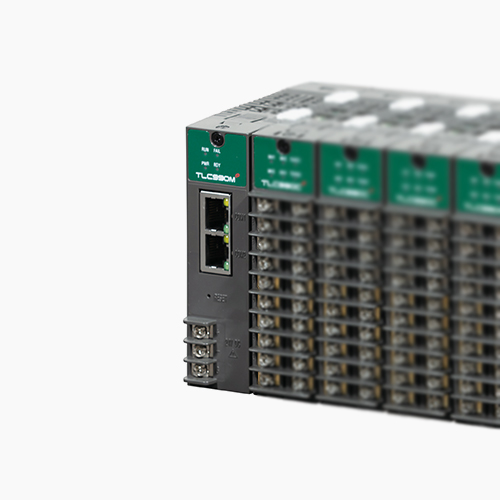

ETHERNET UNIT

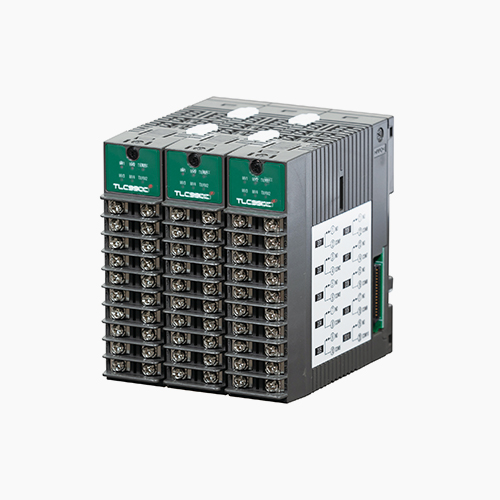

CONTROL UNIT
DIO UNIT
TLC SERIES

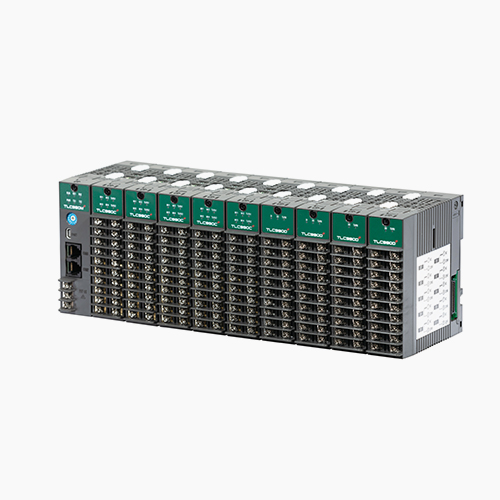

1280채널 모듈형 온도조절계
TLC990e SERIES
다채널(1280채널) 모듈형 온도조절계로서 PLC, PC, TOUCH PANNEL과의 용이한 통신을 갖춘 제품입니다.
-
시스템에 맞는 채널 선택
4채널 ~ 1280채널 제어 및 모니터링 선택
-
고정밀 제어
18bit A/D 컨버터를 통한 정밀제어를 제공
±0.1% of full scale ±1 digit
-
다양한 제어모드
장비특성에 따른 가열·냉각, 캐스케이드 제어 가능(선택 사양)
-
트리거 없는 개별 RUN/STOP 지원
동시다발적인 알람 발생시 통신 지연에 의한 오동작 차단
-
자가 진단 소프트웨어 제공
TLC 시리즈의 설치상태를 자동으로 검사하여 이상유무를 판단
-
원하는 데이터만 선별적 통신 가능
불필요한 대용량 데이터 통신으로 인한 속도 저하 방지
-
히터단선경보(12A, 50A, 100A) 지원
모든 제어출력(최대1280채널)에 사용가능 - 옵션
-
사용자 통신 지원
PLC에서 TLC 시리즈의 모든 데이터 변경 가능
-
디지털 출력 40점/디지털 입력 32점
채널별로 다양한 알람출력 가능, 외부 입력을 통한 개별 운전상태 변경 가능
-
연결 자동 인식
별도의 초기화 작업 없이 연결된 장치를 인식
-
파워절약모드 지원
제어출력량의 자동조정을 통한 시스템의 경제성 및 안정성 확보

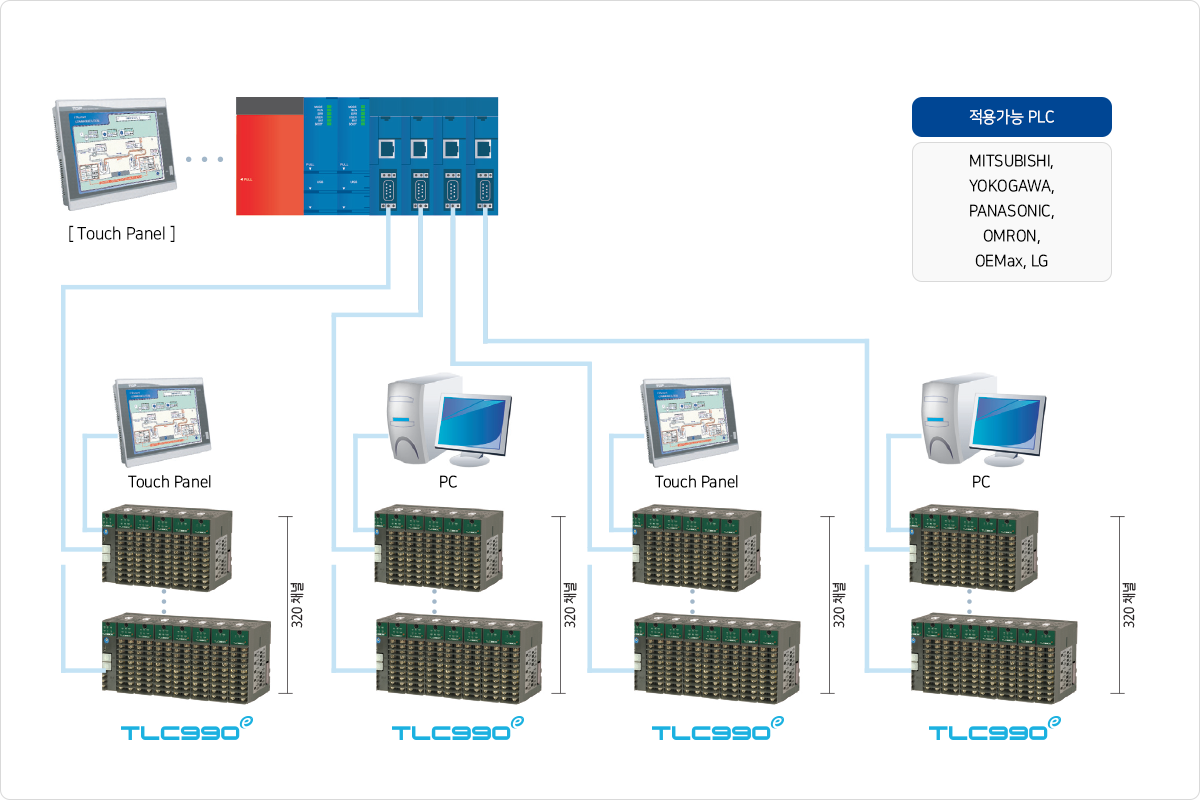

시리얼 포트 연결
PLC의 통신 포트 하나에 320채널씩 연결 가능하여, 최대 1280채널을 제어

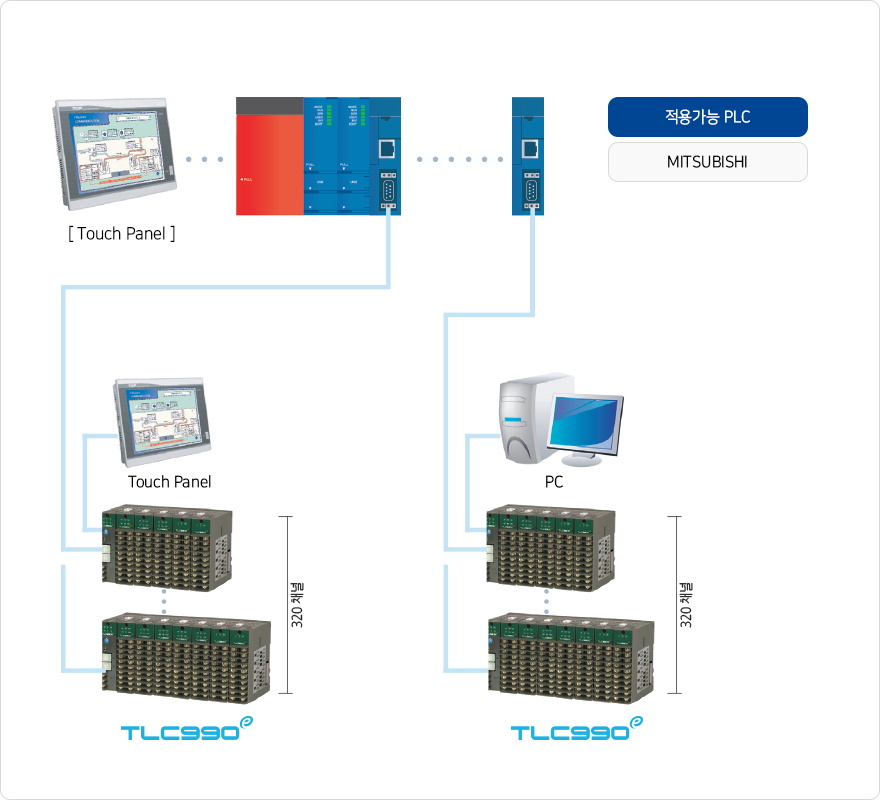

이더넷 포트 연결
PLC의 통신 포트 하나에 320채널씩 연결 가능

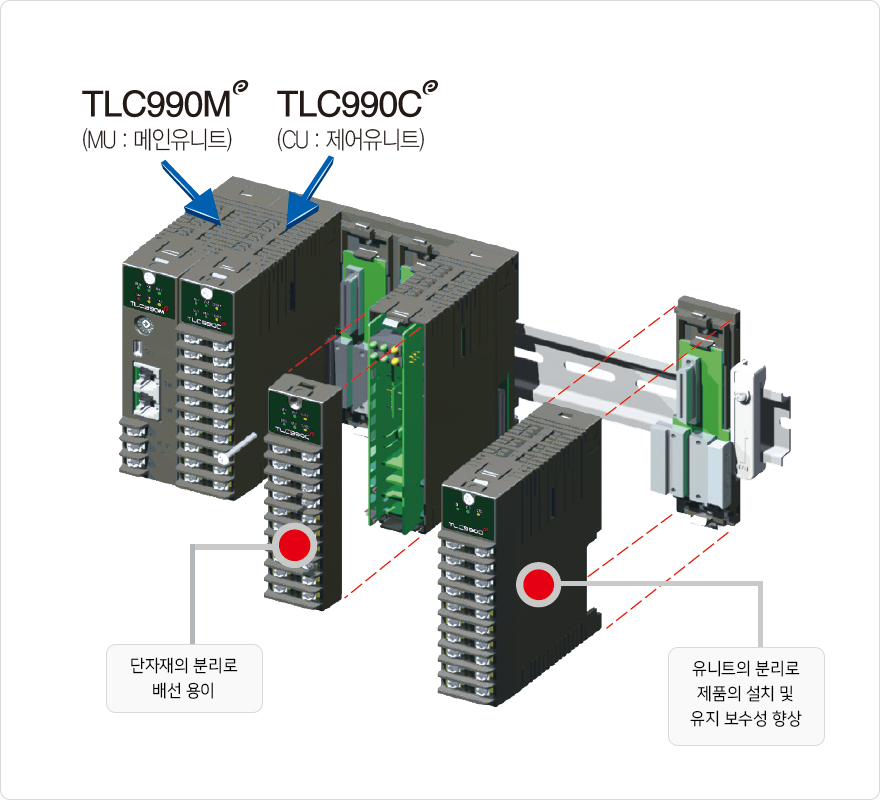

단자대 및 제품 설치, 제거
단자대 및 제품 설치, 제거가 용이하여 유지 보수성 향상

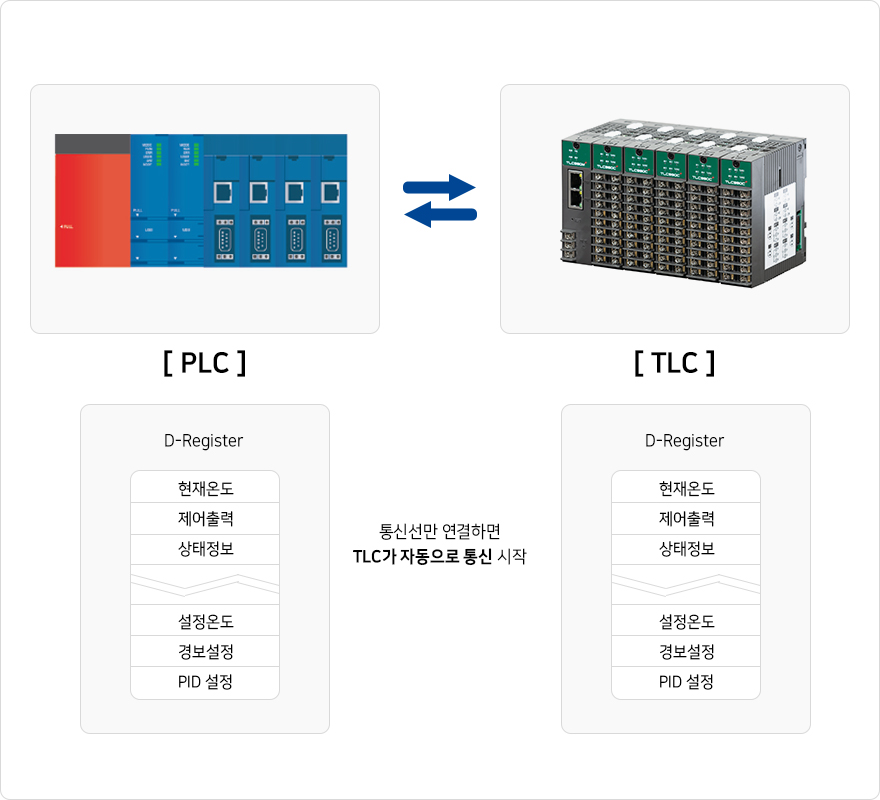

PLC와 별도 프로그램 없이 통신 및 제어 가능
PLC의 사용자영역 사용
TLC 시리즈의 파라메타 중 실제 제어에 주로 사용되는 파라메타가 자동으로 PLC의 사용자영역에 저장
| 구분 | TLC990E | |||
|---|---|---|---|---|
| 표시방식 | 무표시 : 외부접속기기(PC, PLC, GP 등)와 Serial 통신을 이용한 파라메터 설정 및 모니터링(PC 전용 프로그램 제공) |
|||
| 제어모드 | 일반 제어, 가열·냉각 제어, 캐스케이드 제어, 캐스케이드 가열·냉각 제어 |
|||
| 아날로그 입력 | 채널수 | 4채널/CU(Universal input) |
||
| 최대 제어 채널수 | 1280채널/320MU(MU 1EA + CU 5EA) |
|||
| 센서종류 | TC |
K, J, E, T, R, B, S, L, N, U, W, PL, C |
||
RTD |
PtA, PtB, PtC, JPtA, JPtB, JPtC |
|||
DCV |
0~10mV DC, -10~10mV DC, -10~20mV DC, 0~100mV DC, -50~100mV DC, 0~1V DC, -1~1V DC, 0~5V DC, 1~5V DC, -5~5V DC, 0.4~2V DC, 0~10V DC, -5~10V DC (4~20mA, 0~20mA, 외부저항 250Ω, 500Ω부착) |
|||
| 샘플링 타임 | 250ms/채널 |
|||
| 입력정도 | ±0.1% of full scale ±1 digit(A/D 18 bits) |
|||
| 아날로그 출력 | 출력사양 | SSR |
ON전압 : 24V DC (부하저항 : 최소 600Ω/펄스폭 : 최소 5ms) |
|
SCR |
4~20mA DC, 0~20mA DC, 0~5V DC, 1~5V DC, 0~10V DC, 0~100mV DC(부하저항 : 최대 550Ω) |
|||
Relay |
- |
|||
| 출력정도 | ±0.3%(D/A 14bits) |
|||
| 디지털 입력 / 디지털 출력 |
입/출력 개수 |
DI 32점 & DO 20점, DO 40점 최대
|
||
| 입력 접점사양 |
최대 12V DC, 10mA
|
|||
| 출력 접점사양 |
Normal open(최대 30V DC/1A, 250V AC/1A)
|
|||
| 히터단선경보 (HBA) |
종류 | 12A, 50A, 100A |
||
| CT 센서/정도 | 800:1/±3% of full scale ±1 digit |
|||
| 경보 | 2점/채널(21종류) |
|||
| 통신 | 통신사양 | RS232C, RS422A, RS485 (통신속도 : 9600, 19200, 38400, 115200 bps) |
||
ETHERNET(10BASE-T or 100BASE-TX) |
||||
| 프로토콜 | PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU), Modbus TCP |
|||
| 전원 | 정격전압 | 24V DC |
||
| 소비전력 | 최대 6VA (MU 1EA + CU 1EA) |
|||
최대 25VA(MU 1EA + CU 5EA) |
||||
최대 35VA(MU 1EA + CU 5EA + DO 4EA) |
||||
| 사용환경 | 10~50˚C, 20~90% RH |
|||
| 중량 | MU : 116g, CU : 182.5g |
|||
DIO : 205g, DO : 190g |
||||
모델코드 (TLC990E)
| 모델 | 부가코드 | 내용 | ||
|---|---|---|---|---|
| TLC990ME | - | □ | □ | |
| 통신 COM1 & COM2 |
8 | RS485 |
||
| 2 | RS422A |
|||
| 이더넷 포트 |
C | 이더넷 |
||
통신 COM3 |
3 | RS232C |
||
| 8 | RS485 |
|||
이더넷 포트 |
E | 이더넷 |
||
| 모델 | 부가코드 | 내용 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TLC990CE | - | □ | □ | - | □□□ | □□□ | - | □ | □ | □ | □ | - | □ | □ | - | □ | □ | 채널 1, 2 모델코드 |
| - | □ | □ | - | □□□ | □□□ | - | □ | □ | □ | □ | - | □ | □ | - | □ | □ | 채널 3, 4 모델코드 | |
| 채널 1/2, 3/4 제어방법 |
1 | 1채널 일반제어 |
||||||||||||||||
| 2 | 2채널 일반제어 |
|||||||||||||||||
| H | 가열/냉각제어 |
|||||||||||||||||
| C | 캐스케이드제어 |
|||||||||||||||||
| D | 캐스케이드 가열/냉각제어 |
|||||||||||||||||
| 채널 1/2, 3/4 샘플링 타임 |
1 | 100ms/채널 |
||||||||||||||||
| 2 | 250ms/채널 |
|||||||||||||||||
| 채널 1,3 입력종류 |
K01 | K type(-200~1370℃) |
||||||||||||||||
| ··· | 입력코드 테이블 참조(T/C, RTD, DCV) |
|||||||||||||||||
| 채널 2,4 입력종류 |
K01 | K type(-200~1370℃) |
||||||||||||||||
| ··· | 입력코드 테이블 참조(T/C, RTD, DCV) |
|||||||||||||||||
| 채널 1,3 출력종류 |
S | SSR(0~15V DC) |
||||||||||||||||
| C | SCR(4~20mA DC) |
|||||||||||||||||
| 1 | 0~20mA DC |
|||||||||||||||||
| 2 | 0~5V DC |
|||||||||||||||||
| 3 | 1~5V DC |
|||||||||||||||||
| 4 | 0~10V DC |
|||||||||||||||||
| 5 | 0~100mV DC |
|||||||||||||||||
| 채널 1,3 제어동작 |
A | ON/OFF제어(역제어) |
||||||||||||||||
| C | ON/OFF제어(정제어) |
|||||||||||||||||
| R | PID제어(역제어) |
|||||||||||||||||
| F | PID제어(정제어) |
|||||||||||||||||
| 채널 2,4 출력종류 |
S | SSR(0~15V DC) |
||||||||||||||||
| C | SCR(4~20mA DC) |
|||||||||||||||||
| 1 | 0~20mA DC |
|||||||||||||||||
| 2 | 0~5V DC |
|||||||||||||||||
| 3 | 1~5V DC |
|||||||||||||||||
| 4 | 0~10V DC |
|||||||||||||||||
| 5 | 0~100mV DC |
|||||||||||||||||
| 채널 2,4 제어동작 |
A | ON/OFF제어(역제어) |
||||||||||||||||
| C | ON/OFF제어(정제어) |
|||||||||||||||||
| R | PID제어(역제어) |
|||||||||||||||||
| F | PID제어(정제어) |
|||||||||||||||||
| 채널 1,3 히터단선경보 |
N | None |
||||||||||||||||
| A | HBA(50A) |
|||||||||||||||||
| B | HBA(100A) |
|||||||||||||||||
| C | HBA(12A) |
|||||||||||||||||
| 채널 2,4 히터단선경보 |
N | None |
||||||||||||||||
| A | HBA(50A) |
|||||||||||||||||
| B | HBA(100A) |
|||||||||||||||||
| C | HBA(12A) |
|||||||||||||||||
| 채널 1/2,3/4 경보1 종류 |
01 | 측정치 상한 |
||||||||||||||||
| ··· | 경보종류테이블 참조(21종류) |
|||||||||||||||||
| 채널 1/2,3/4 경보2 종류 |
01 | 측정치 상한 |
||||||||||||||||
| ··· | 경보종류테이블 참조(21종류) |
|||||||||||||||||
| 모델 | 부가코드 | 내용 | |
|---|---|---|---|
| TLC990DE | - | □ | |
| DIO & DO |
A | 개별 Common DO 5점 공통 Common DI 8점 |
|
| B | 개별 Common DO 10점 |
||
