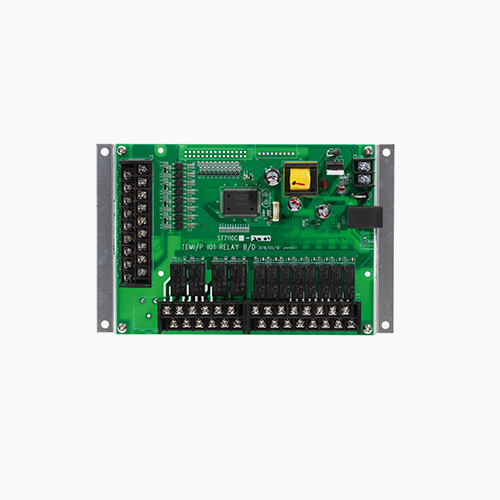

I/O1 Board

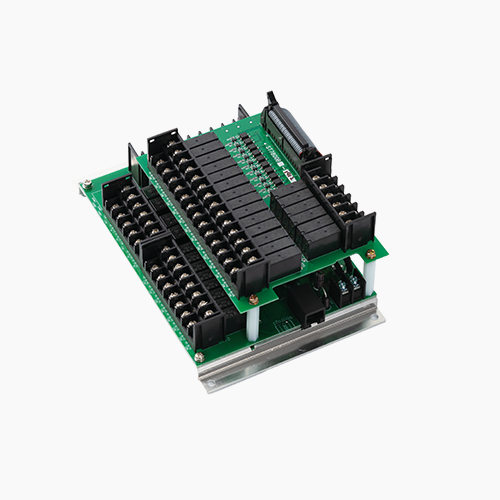

I/O2 Board
TEMP2500M

TEMP2500M

TEMP2700M

TEMP2700M

CONTROL

CONTROL

I/O1 Board

I/O1 Board

I/O2 Board

I/O2 Board

TEMP2000M SERIES

7채널 터치 타입 프로그래머블 온도조절계

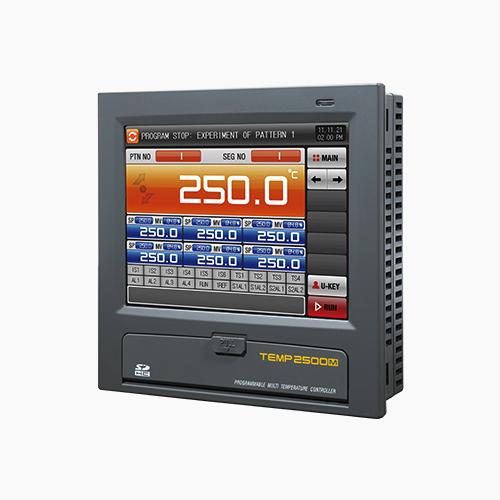

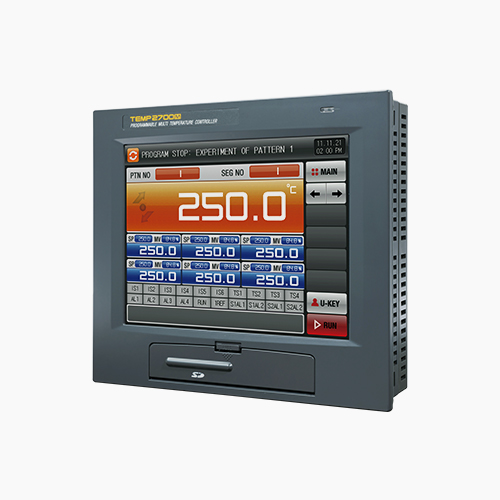

TEMP2500M / TEMP2700M

다채널(7채널) 프로그래머블 온도조절계로서 고화질 TFT-LCD 터치 화면과 레코딩 기능을 갖춘 제품입니다.

  • 시스템에 맞는 채널 선택

    3채널 / 5채널 / 7채널 제어 및 레코딩 선택

  • 고정밀 제어

    18bit A/D 컨버터를 통한 정밀제어를 제공

    ±0.1% of full scale ±1 digit

  • 제어 PID의 다양성

    온도 제어 PID그룹(5 Zone PID + 1 편차 PID or 6 세그 PID) Zone,
    편차, 세그 PID등 다양한 PID를 제공

  • 다양한 표시단위

    DCV 센서사용시 12종류의 다양한 단위표시로 온도뿐 아니라 다양한 종류의
    산업용 센서 연결 가능(℃, ％, ℉, EDIT, ㎩, ％RH, V, ㎪, ㎷, mmHg, kgf)

제품 문의하기
  • a24da260fb2aa43213841cd9d459dd1b_1592398445_29.jpg

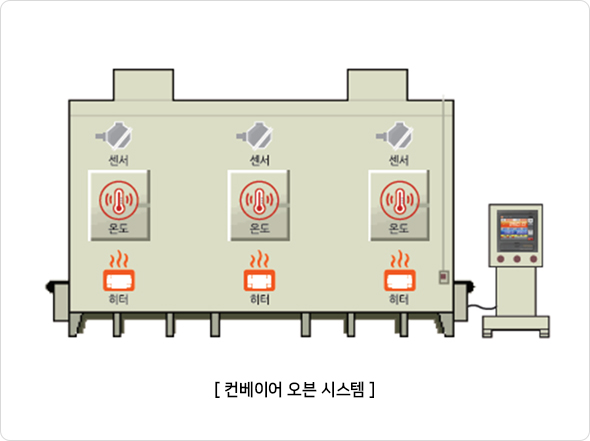

    서브채널의 다양한 제어방식

    독립제어 및 Sync 제어 가능
    Sync 운전시 서브 채널의 개별 운전 보정값 설정 가능

  • 2e9fc7cfcc8470e1a26057793939a608_1593688405_01.jpg

    히터단선경보(12A, 50A, 100A) 지원

    히터에 흐르는 전류를 측정하여 표시 및 단선 알람 출력 가능
    800:1 CT 사용

  • efd078c39b3bb6beb4c92f7082e6217e_1591243601_52.png

    총 6채널의 디지털 레코딩

    메인 채널의 현재값, 설정값 및 보조채널의 현재값을 실시간 모니터링 및 데이터 저장

  • efd078c39b3bb6beb4c92f7082e6217e_1591243626_6.png

    다국어 지원

    국문, 영문, 중문, 일문 다양한 언어 지원

  • efd078c39b3bb6beb4c92f7082e6217e_1591243613_8.png

    SD 메모리 카드 지원

    SD 메모리 카드를 통한 데이터 저장 및 설정
    파라메터 업/다운로드 가능

  • efd078c39b3bb6beb4c92f7082e6217e_1591243638_21.png

    강력한 통신 환경

    RS232C/485 시리얼 통신제공(통신속도 115,200bps) 이더넷 지원

  • efd078c39b3bb6beb4c92f7082e6217e_1591243660_43.png

    운전시간관리

    운전 시작 시간 및 종료 예정 시간, 현재까지 운전시간 표시

  • efd078c39b3bb6beb4c92f7082e6217e_1591243649_38.png

    무상지원 PC 소프트웨어

    PC 모니터에서도 컨트롤러의 운전/정지 외에 그래프 저장 등 조작 가능

SD 메모리 카드 지원

  • 842e62f69929821e5b701f2e7b883f4f_1594273191_2.jpg

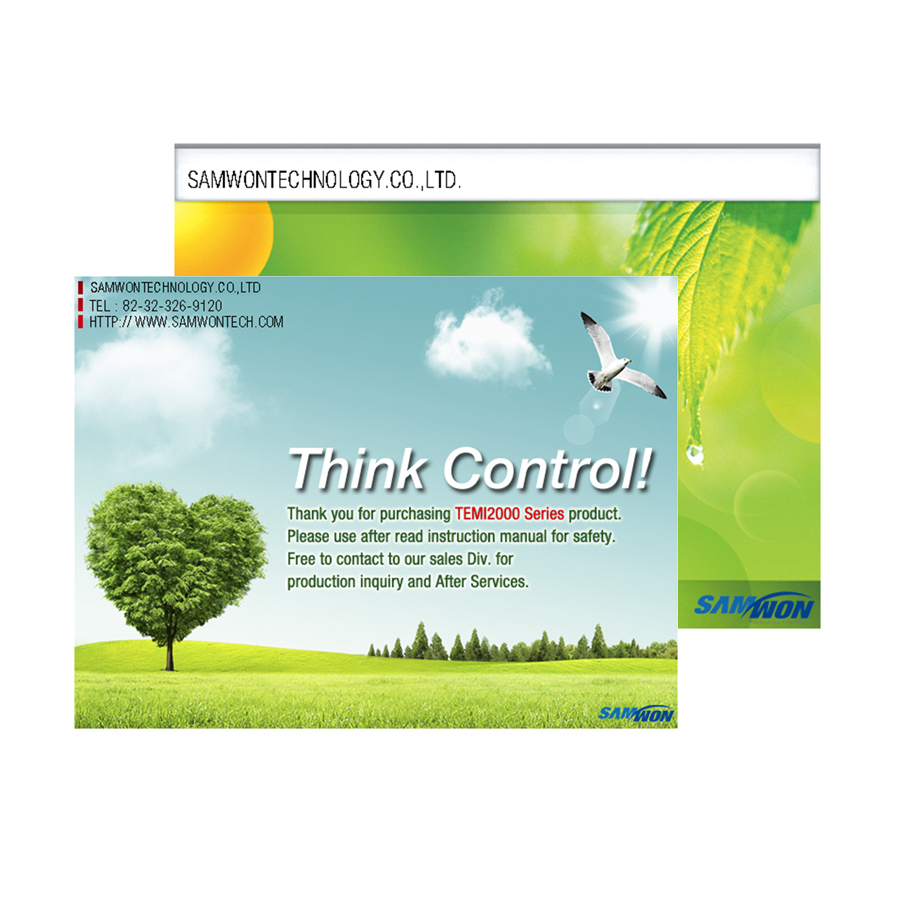

    선택 가능한 초기화면

    초기화면을 사용자가 원하는
    화면으로 변경 가능

  • 842e62f69929821e5b701f2e7b883f4f_1594273196_65.jpg

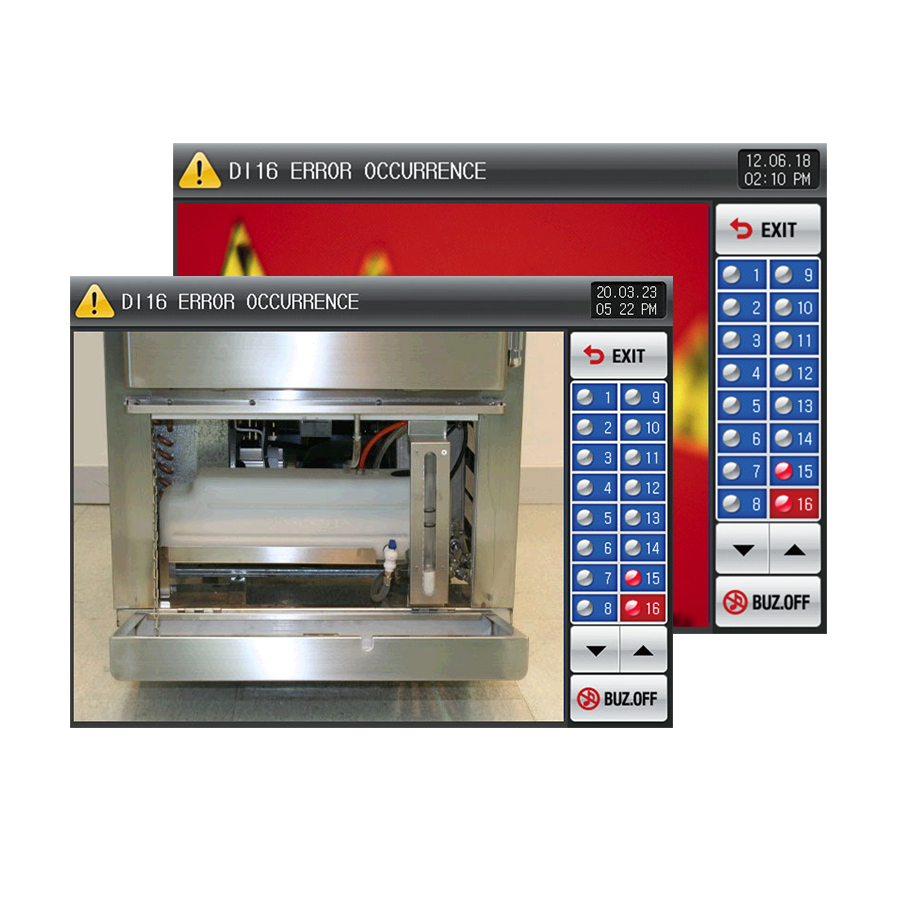

    에러화면 편집 가능

    에러화면을 원하는 사진이나
    그림으로 표시 가능

  • 842e62f69929821e5b701f2e7b883f4f_1594273201_64.jpg

    전자앨범 기능

    사용자의 회사정보나 제품정보를
    전자앨범처럼 표시 가능

  • 842e62f69929821e5b701f2e7b883f4f_1594273206_17.jpg

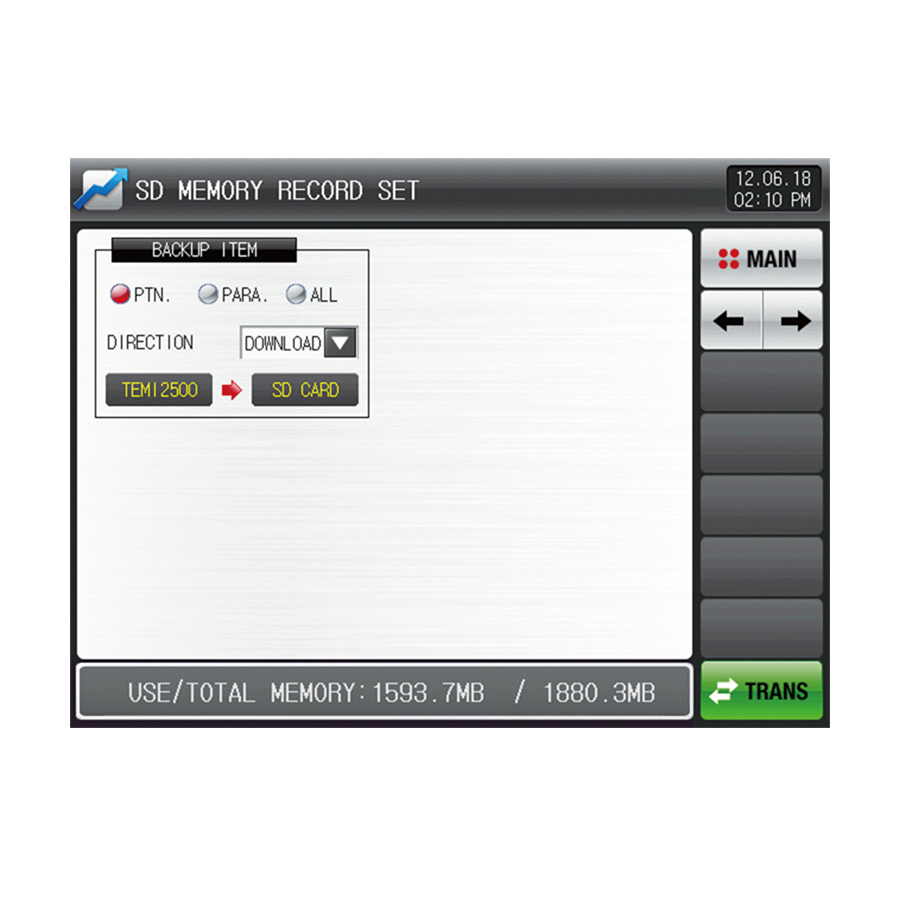

    SD 카드를 통한 기록 및 백업

    운전중인 온도, 습도의 값을 기록하고
    각종 파라메터나 패턴정보를
    업로드, 다운로드 가능

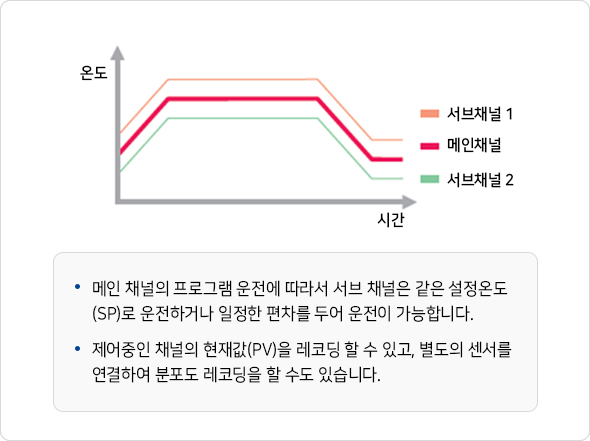

Syne 제어

메인채널의 운전상태 및 설정값(SP)을 서브채널이 동기화 하여 운전하는 방식 입니다.
적용시스템 : 전기로, 연속로, 리플로워등

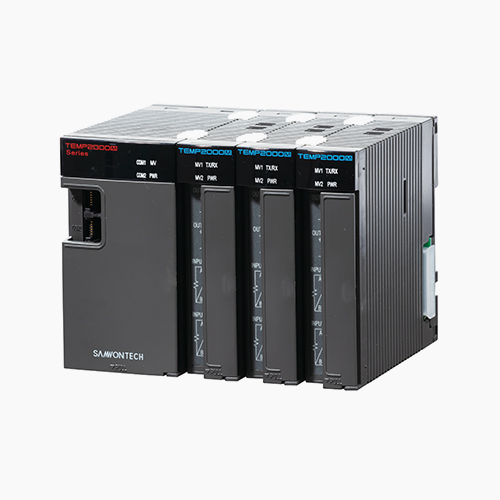

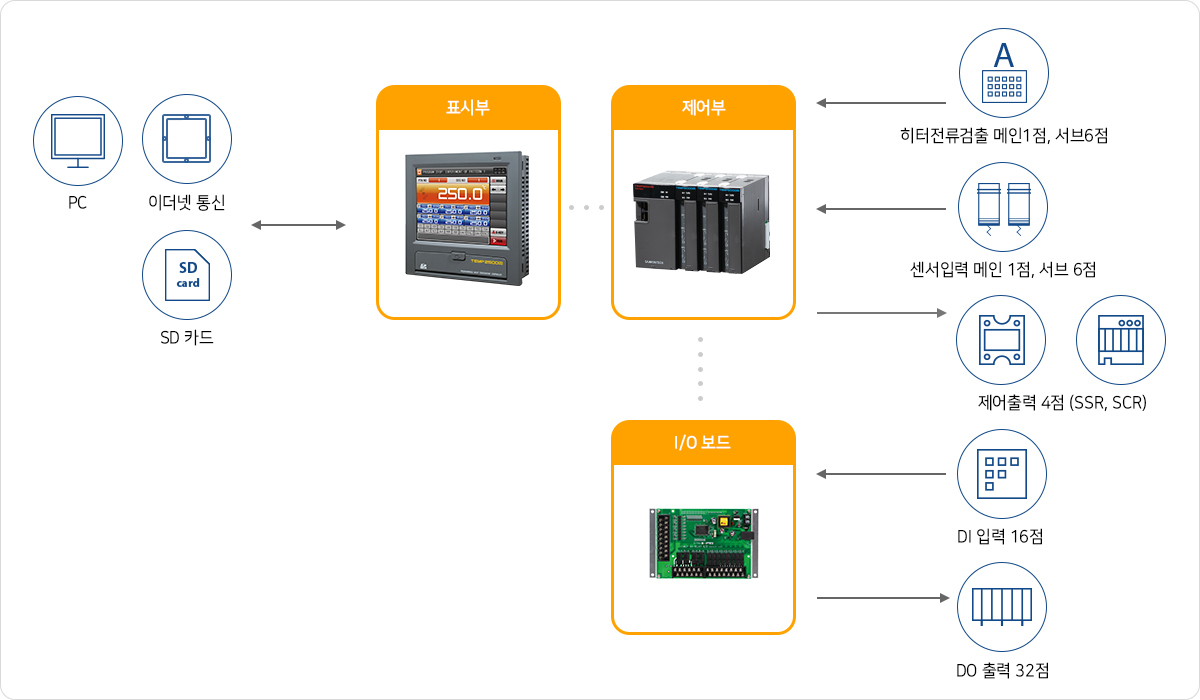

분리형 하드웨어

표시부, 제어부, 입/출력 보드로 분리된 구성
다양한 시스템 구성 및 작업성 용이
Panel 마운트 및 VESA 마운트 장착 가능


구분 세부항목 TEMP2500M TEMP2700M TEMP2000M
화면 디스플레이
5.7* TFT-LCD
7.5* TFT-LCD
 -
해상도
640(W) x 480(H)
 -
표시언어
국문 / 영문 / 중문(간체,번체) / 일문
 -
사용자화면
초기화면 이미지 변경, 전자앨범 기능
 -
마운트방식
판넬 마운트, VESA 마운드 (MIS-D 75)
 -
운전화면
기본화면, 사용자 요구에 맞는 작화 가능(옵션)
 -
제어채널 메인채널
1 채널
 -
서브채널
-
2/4/6 채널 선택
아날로그 입력 입력개수
1점(Universal input)
2/4/6점(Universal input)
센서종류
TC
K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C
RTD
Pt100(IEC), Jpt100(JIS), 1/100 표시가능
DCV
0.4~2V, 1~5V, 0~10V, -10~20mV, 0~100mV
(4~20mV, 0~20mV, 외부저항 250Ω, 500Ω 부착) Scale : -1999 ~ 30000
샘플링 타임
250ms/채널
입력정도
±0.1% of full scale ±1 digit
아날로그 출력 출력사양 (최대 2점)
전압출력(SSR) 2점
ON전압 : 24V DC
(부하저항 : 최소 600Ω/펄스폭 : 최소 5ms)
1점/채널
전류출력(SCR) 4점
4~20mA DC(부하저항 : 최대 600Ω)
출력종류
제어출력/전송출력(PV, SP)/보조출력
제어출력
출력정도
±0.3%(D/A 14bits)
 -
디지털 입력 접점사양
기본 16점(접점용량 : 최대 12V DC, 10mA), A접점 또는 B접점 동작 선택
접점기능
운전 및 정지/홀드/스텝, 운전할 패턴 선택, DI감지 지연시간 설정, DI 에러발생화면 선택 (에러메시지 또는 사용자 설정 사진 표시)
디지털 출력 접점사양
기본 12점(A 접점 릴레이 8점 + C 접점 릴레이 4점), 옵션(A 접점 릴레이 20점) 추가 가능
Normal open(최대 30V DC/1A, 250V AC/1A), Normal close(최대 30V DC/1A, 250V AC/1A)
접점종류
이너시그널(8점), ON/OFF시그널(7점), 연산시그널(3점), 에러시그널(1점), 사용자시그널(1점)
경보시그널(2점/채널)
HBA시그널(1점/채널)
타임시그널(8점), DI시그널(16점), 센서단선시그널(1점), HBA시그널(1점), 냉동기시그널(2점)
경보시그널(4점), 수동시그널(16점), 대기시그널(1점), 상승·유지·하강시그널(각 1점)
세그경보시그널(4점), 운전시그널(1점), 정치타이머시그널(1점), 정치·프로그램종료시그널(각 1점)
히터단선경보
(HBA)		 종류
12A, 50A, 100A
CT 센서/정도
800:1/±3% of full scale ±1 digit
프로그램 패턴/세그먼트 수
40패턴/600세그먼트
 -
세그먼트 설정시간
최대 999시간 59분 59초
 -
기능
상승/하강 변화율, 대기동작, 운전시작조건, 패턴명 입력, 정전 후 복귀모드, 패턴 종료시 동작
 -
반복
전체반복 및 구간반복
 -
PID 제어 PID 그룹/종류
6 PID 그룹(Zone PID 5 그룹 + 편차 PID 1 그룹 또는 세그 PID 6 그룹)/채널
1 PID 그룹 / 채널
데이터백업 저장매체
SD/SDHC 카드 (FAT32 포맷)
저장기능
프로그램 패턴/파라메터 설정값 백업 및 복구, 메인채널과 서브채널의 PV 중 최대 6점까지 선택 저장 가능
통신 통신사양
기본 : 점퍼 스위치로 RS485/RS232C 선택가능, 최대 31대 연결가능, 통신속도 : 최대 115,200bps
옵션 : 이더넷(TCP/IP) *이더넷 선택시 RS232C/485 사용불가
프로토콜
PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU)
전원 정격전압
최대 24V DC 22VA
리튬전지
설정 데이터 보존 (CR2032)

모델코드 (TEMP2000M)

모델 부가코드 내용
TEMP2 □ 0 0 M - 0 □ / □ / □ / □ / □
사이즈
 5
5.7인치
(IP65 인증)
7
7.5인치
I/O 보드
 0
I/O1
(DO12점, DI16점)
1
I/O1, 2
(DO32점, DI16점)
SD 카드
 SD
SD 카드(기본)
통신
 RS
RS232C/485
(기본)
CE
이더넷(TCP/IP)
히터단선경보
 N
None
A
50A
B
100A
C
12A
보조 채널
 CH2
2채널
CH4
4채널
CH6
6채널

모델코드 (TEMP2000M 서브채널)

모델 부가코드 내용
TEMP2 0 0 0 M / □ / □
히터단선경보 (채널1)
 N
None
A
50A
B
100A
C
12A
히터단선경보 (채널2)
 N
None
A
50A
B
100A
C
12A
1설명서사용설명서
통신설명서
SIMS 설명서
PME 설명서
BitEditor 설명서
2카다로그카다로그
3외형치수외형치수
4소프트웨어SIMS - 통합 통신 소프트웨어
PME - 통합 파라메터 관리 소프트웨어
BitEditor - 이미지 편집 소프트웨어
5실행파일SIMS, PME 추가파일
