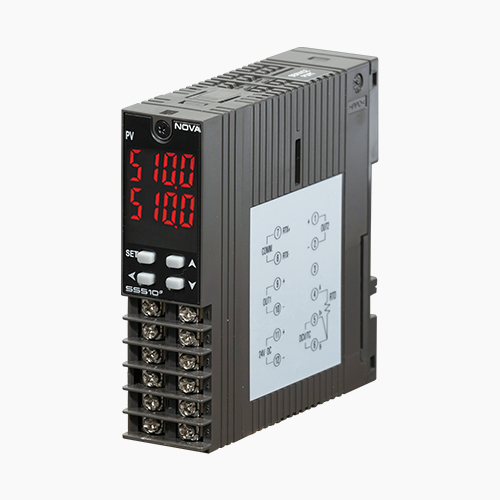

SS510E
NOVA500 ENHANCE
DIN RAIL型 数码信号变换器
NOVA500e SS SERIES
作为NOVA500系列的ENHANCE模型，是DIN RAIL导轨式数字信号转换器.
-
通过18bitA/D转换器，高精度±0.1% of full scale ±1 digit显示
输入信号变换输出基本1点(最多2点)
最小、最多值记忆后可显示。
因为是多路输入，所以适合于多种信号变换。
多种信号变换输出。
参数管理
可Up/Download参数,使管理参数更简单化。
电源及通信多路连接
使用Rail式控制器时，可紧贴多路连接电源及通信，使接线简单化。
| 型号 | SS510e | |
|---|---|---|
| 尺寸 | 28(W)×100(H)×100(L) |
|
| PV/SP 显示器 | 各四位数 |
|
| 采样周期 | 250ms |
|
| 模拟 输入 |
形式/精度 | 1点(通用输入)/±0.1％满量程的±1位数(有关PTC、JPTB、请另行咨询。) |
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C |
|
| RTD | Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
|
| DCV | -10 ~ 20mV、0 ~ 100mV、0.4 ~ 2.0V DC、1 ~ 5V DC、0 ~ 10V DC(4 ~ 20mA、0 ~ 20mA、连接250Ω、500Ω外电阻) |
|
| 模拟 输出 |
形式 | 固定1点 + 1点 |
| 种类 | 重发输出(PV) |
|
| RET | 4 ~ 20mA DC、0 ~ 20mA DC(选项)(负载电阻 : 最多500Ω)/度: ±0.1%、0~100mV、0~5V、0~10V、1~5V |
|
| 通讯 | PC-Link、PC-Link(校验和)、Modbus(ASCII、RTU)、PLC COMM.、通信速度：115,200bps最多 |
|
| 电源 | 24V DC、3.2VA 最多 |
|
型号代码
| 型号 | 附加代码 | 内容 | 备注 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SS5 | □ | 0 | E | - | □ | □ | / | □ | / | □ | ||
| 尺寸 |
1 | 28 * 100 (Rail type) |
||||||||||
控制输出1 | A | 4 ~ 20mA |
||||||||||
| B | 0 ~ 20mA |
|||||||||||
| 1 | 0 ~ 100mV |
|||||||||||
| 2 | 0 ~ 10V |
|||||||||||
| 3 | 0 ~ 5V |
|||||||||||
| 4 | 1 ~ 5V |
|||||||||||
电源 | 1 | 24V DC |
||||||||||
选项 |
RS | RS485 |
||||||||||
| MT | 多路连接 |
|||||||||||
控制输出2(选项) | A | 4 ~ 20mA |
||||||||||
| B | 0 ~ 20mA |
|||||||||||
| 1 | 0 ~ 100mV |
|||||||||||
| 2 | 0 ~ 10V |
|||||||||||
| 3 | 0 ~ 5V |
|||||||||||
| 4 | 1 ~ 5V |
|||||||||||
