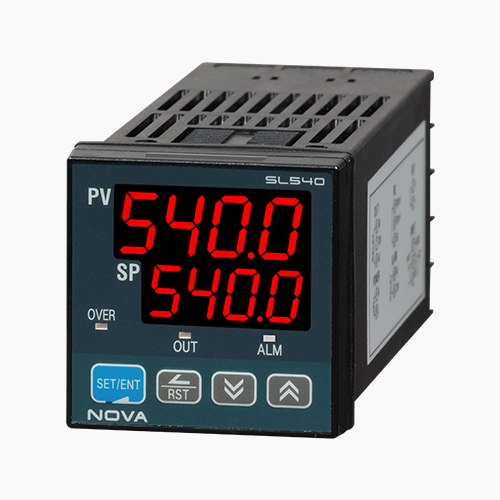

SL540

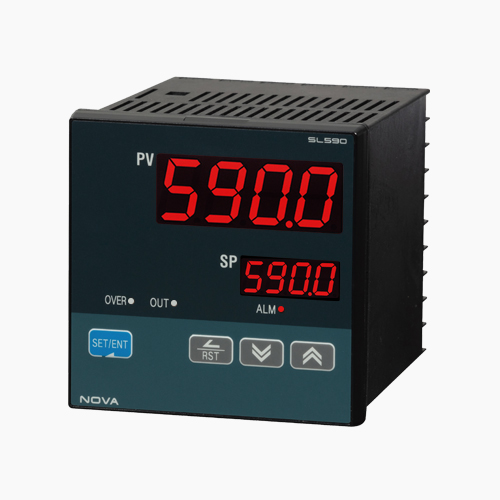

SL590
高精度限制控制器
NOVA500 SL SERIES
作为NOVA100系列的ENHANCE模型，是经济型限制控制器。
-
通过18bitA/D转换器，高精度±0.2% of full scale ±1 digit显示
可将最小、最多值记住后显示。
Over Temp.发生时，通过确认键继电器可return。
从Over Temp.发生到解除的时间，可记忆及显示。
Over输出1点、警报输出1点
各区间输入补正功能(最多4点)。
High Limit Control
① 指示值(PV)超过设定值(SP)时，OVER灯与OUT灯就会ON。
② 指示值(PV)进入到正常状态时，OVER灯会OFF。但OUT灯会继续维持。
③ 操作者用 "RESET"KEY确认时，OUT灯会OFF, 继电器输出会ON。
④ 指示值(PV)超过设定值(SP)时，无法完成确认动作。
| 型号 | SL540 | SL590 | |
|---|---|---|---|
| 尺寸 | 48(W)×48(H)×100(L) |
96(W)×96(H)×100(L) |
|
| PV/SP 显示器 | 各四位数 |
||
| 采样周期 | 250ms |
||
| 模拟 输入 |
形式/精度 | 1点(通用输入)/±0.1％满量程的±1位数(有关PTC、JPTB、请另行咨询。) |
|
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ |
||
| RTD | Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
||
| DCV | -10 ~ 20mV、0 ~ 100mV、0.4 ~ 2.0V DC、1 ~ 5V DC、0 ~ 10V DC(4 ~ 20mA、0 ~ 20mA、连接250Ω、500Ω外电阻) |
||
| 模拟 输出 |
形式 | 固定1点 |
|
| 种类 | 重发输出 (PV、SP) or Loop Power Supply |
||
| Ret | 4~20mA DC、0~20mA (选项) (负载电阻 : 最多600Ω) |
||
| 数码 输出 |
数量 |
A : 1点、C : 1点
|
|
| 接点规格 |
最多30V DC/1A、250V AC/1A
|
||
| 信号种类 |
Alm/over 每个1点
|
||
| 通讯 | PC-Link、PC-Link(校验和)、Modbus(ASCII、RTU)、通信速度：19200bps最多 |
||
| 电源 | 100~240V AC、50/60Hz、10VA最多 |
||
型号代码
| 型号 | 附加代码 | 内容 | 备注 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| SL5 | □ | 0 | - | 0 | □ | / | □ | ||
| 尺寸 |
9 | 96 * 96 |
|||||||
| 4 | 48 * 96 |
||||||||
电源 |
0 | 100 ~ 240V AC |
|||||||
| 1 | 24V DC |
||||||||
选项 |
RS | RS485 |
|||||||
