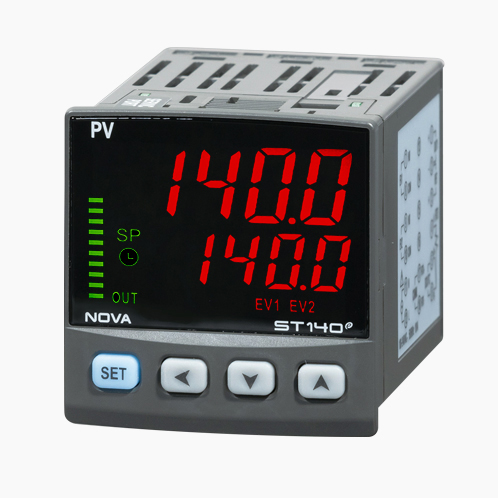

ST140E
NOVA100 ENHANCE
经济型限制控制器
NOVA100e SL SERIES
作为NOVA100系列的ENHANCE模型，是经济型限制控制器。
-
通过18bitA/D转换器，高精度±0.2% of full scale ±1 digit显示
可将最小、最多值记住后显示。
Over Temp.发生时，通过确认键继电器可return。
从Over Temp.发生到解除的时间，可记忆及显示。
Over输出1点、警报输出1点
各区间输入补正功能(最多4点)。

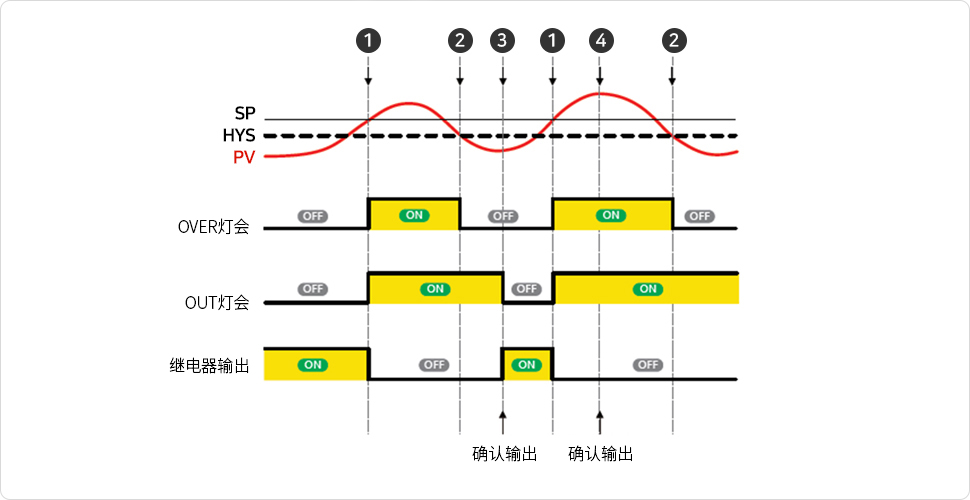

High Limit Control
① 指示值(PV)超过设定值(SP)时，OVER灯与OUT灯就会ON。
② 指示值(PV)进入到正常状态时，OVER灯会OFF。但OUT灯会继续维持。
③ 操作者用 "RESET"KEY确认时，OUT灯会OFF, 继电器输出会ON。
④ 指示值(PV)超过设定值(SP)时，无法完成确认动作。
| 型号 | ST140E | |
|---|---|---|
| 尺寸 | 48(W)×48(H)×79(L) |
|
| PV/SP 显示器 | 各五位数 |
|
| 采样周期 | 250ms |
|
| 模拟 输入 |
形式/精度 | 1点(通用输入)/±0.2％满量程的±1位数(有关PTC、JPTB、请另行咨询。) |
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C |
|
| RTD | Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
|
| DCV | -10 ~ 20mV、0 ~ 100mV、0.4 ~ 2.0V DC、1 ~ 5V DC、0 ~ 10V DC(4 ~ 20mA、0 ~ 20mA、连接250Ω、500Ω外电阻) |
|
| 报警 继电器 输出 |
接量 |
ALM 1点 / OVER 1点
|
| 接点规格 |
最多30V DC/1A、250V AC/1A
|
|
| 报警类型 |
PV上限、PV下限、偏差上限、偏差下限、上下限偏差范围外、上下限偏差范围内、TSP上限、TSP下限、维持外14种
|
|
| 电源 | 100~240V AC、50/60Hz、10VA最多 |
|
型号代码
| 型号 | 附加代码 | 内容 | 备注 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| SL1 | □ | 0 | E | - | 0 | □ | / | □ | ||
| 尺寸 |
4 | 48 * 48 |
||||||||
电源 |
0 | 100 ~ 240V AC |
||||||||
| 1 | 24V DC |
|||||||||
选项 |
ALM | RELAY 1点 |
||||||||
| 1 | 说明书 | 使用说明书(通信) | |
| 简易说明书 | |||
| SIMS 说明书 | |||
| PME 说明书 | |||
| 2 | 产品目录 | 产品目录 | |
| 3 | 外观尺寸 | 外观尺寸 | |
| 4 | 软件 | SIMS - 集成通信软件 | |
| PME - 图像编辑软件 | |||
| 5 | 执行文件 | SIMS, PME 附加文件 |
