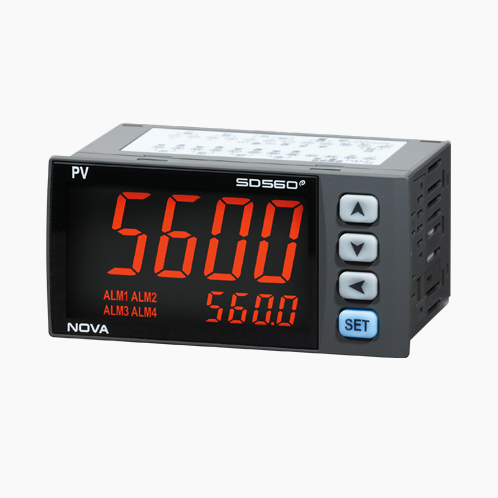

SD560E
NOVA500 ENHANCE
数码指示器
NOVA500e SD SERIES
作为NOVA500系列的ENHANCE模型，是具有高精度的通用数字指示器。.
-
通过18bitA/D转换器，高精度±0.1% of full scale ±1 digit显示
根据外部接点输入可Reset。
可将最小、最多值记住后显示。
传送输出1点(PV)、警报输出基本2点(最多4点)。
各区间输入补正功能(最多4点)。
支持多种通讯协议(Modbus除外)。
小巧型
以更加变短的深度来确保安装空间。
参数管理
可Up/Download参数,使管理参数更简单化。
PROGRAMLESS通讯
因内置了PLC的协议，可没有另外的程序也可自动与PLC连接。PLC的1个通讯端口最多可连接31台。
| 型号 | ST560E | |
|---|---|---|
| 尺寸 | 96(W)×48(H)×68(L) |
|
| PV/SP 显示器 | 各五位数 |
|
| 采样周期 | 250ms |
|
| 模拟 输入 |
形式/精度 | 1点(通用输入)/±0.1％满量程的±1位数(有关PTC、JPTB、请另行咨询。) |
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C |
|
| RTD | Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
|
| DCV | -10 ~ 20mV、0 ~ 100 mV、0.4 ~ 2.0V DC、1 ~ 5V DC、0 ~ 10V DC(4 ~ 20mA、0 ~ 20mA、连接250Ω、500Ω外电阻) |
|
| 模拟 输出 |
形式 | 固定1点 |
| 种类 | 重发输出(PV) or loop power supply |
|
| SCR, RET | 4 ~ 20mA DC、0 ~ 20mA DC(选项)(负载电阻 : 最多500Ω)/精度: ±0.1% |
|
| 继电器 输出 |
数量 |
A : 2点 + 2点
|
| 接点规格 |
最多30V DC/1A、250V AC/1A
|
|
| 信号种类 |
ALM 4点
|
|
| DI 输入 |
接点规格 |
2点(接点容量 : 最多12V DC、10mA)
|
| 接点功能 |
启动PV 最小/最多、重置PV 最小/最多
|
|
| 通讯 | PC-Link、PC-Link(校验和)、Modbus(ASCII、RTU)、PLC COMM.、通信速度：115,200bps最多 |
|
| 电源 | 100~240V AC、50/60Hz、10VA 最多 |
|
型号代码
| 型号 | 附加代码 | 内容 | 备注 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| SD5 | □ | 0 | E | - | 0 | □ | / | □ | ||
| 尺寸 |
6 | 96 * 48 |
||||||||
电源 |
0 | 100 ~ 240V AC |
||||||||
| 1 | 24V DC |
|||||||||
选项 |
EV | RELAY 2点 |
||||||||
| RS | RS485 |
|||||||||
| DI | DI 2点 |
|||||||||
| 1 | 说明书 | 使用说明书(通信) | |
| 简易说明书 | |||
| SIMS 说明书 | |||
| PME 说明书 | |||
| 2 | 产品目录 | 产品目录 | |
| 3 | 外观尺寸 | 外观尺寸 | |
| 4 | 软件 | SIMS - 集成通信软件 | |
| PME - 图像编辑软件 | |||
| 5 | 执行文件 | SIMS, PME 附加文件 |
