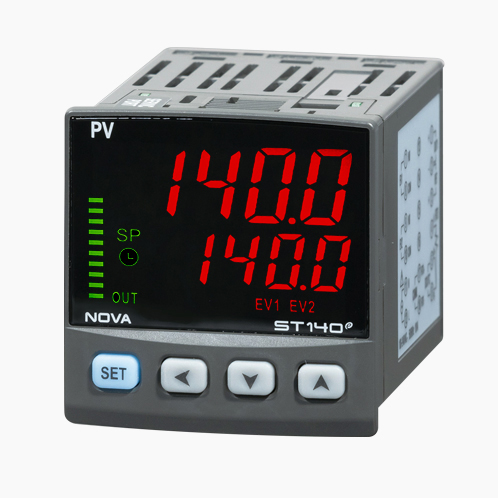

ST140E

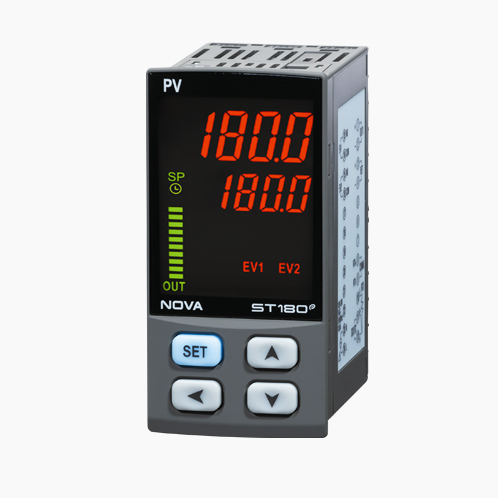

ST180E

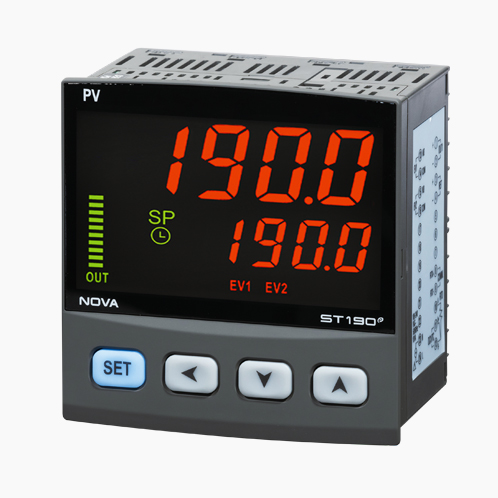

ST190E
NOVA100 ENHANCE
经济型通用温度控制器
NOVA100e ST SERIES
作为NOVA100系列的ENHANCE模型，是经济型的通用温度控制器。
-
使用18位A/D转换器的高精度±0.2%满量程的±1位数
可做預约运行/结束功能
Power模式功能(STOP、COLD、HOT)。
警报输出基本1点(最多.2点)
针对传感器误差有4组非线性修正
支持各种通信协议 (Modbus etc.)

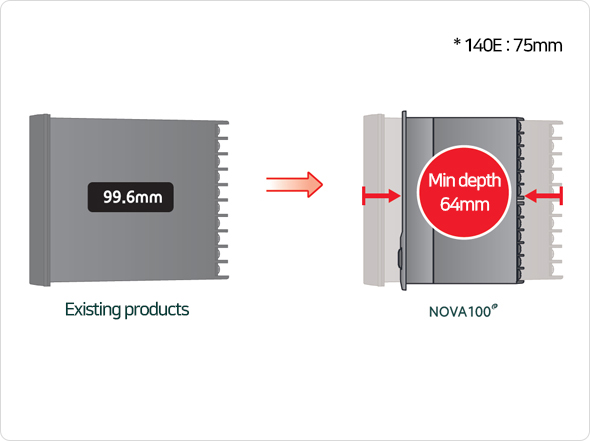

小巧型
以更加变短的深度来确保安装空间。

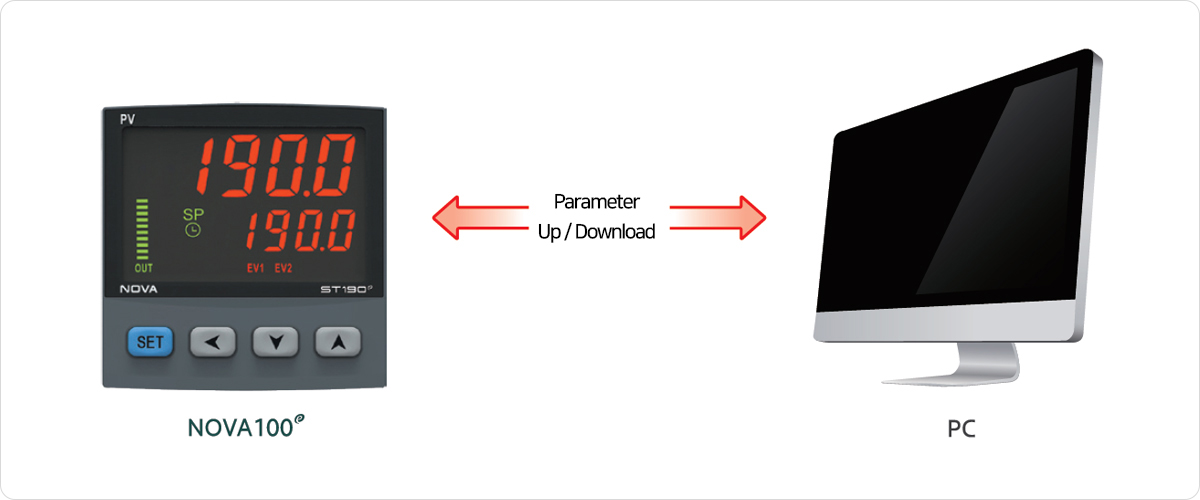

参数管理
可Up/Download参数,使管理参数更简单化。

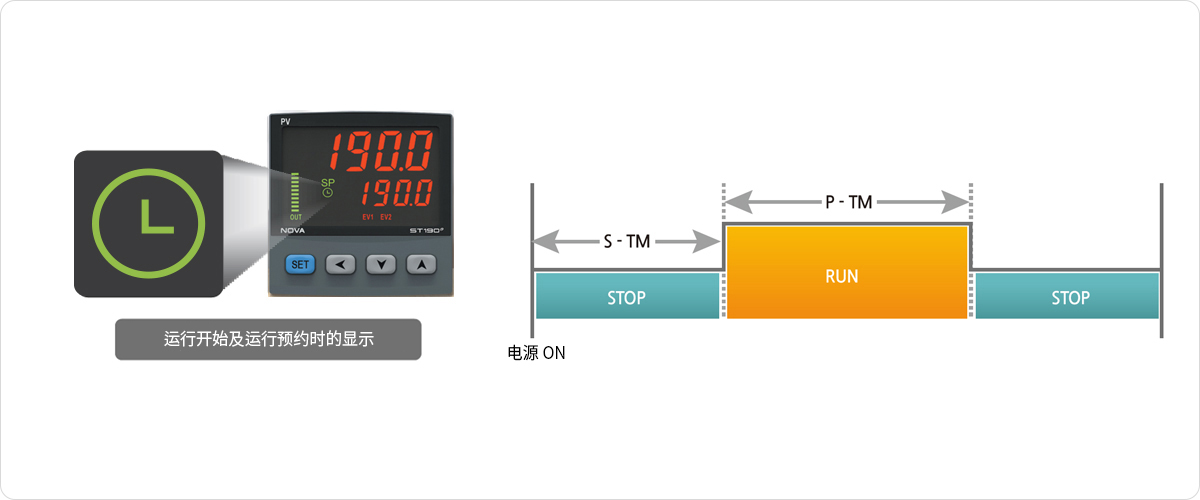

运行时间及运行预约功能的搭载(ST Series）
运行开始预约是过了设定时间(S-TM)，RUN后温度控制就会开始。
运行终了预约是过了设定时间(P-TM)，就会成为停止状态，控制输出也停止。

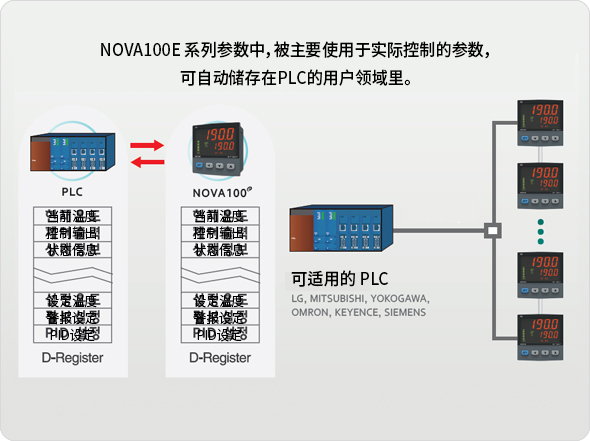

PROGRAMLESS通讯

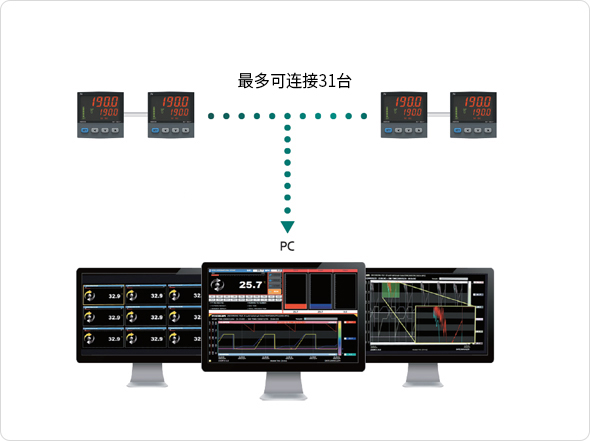

因内置了PLC的协议，可没有另外的程序也可自动与PLC连接。PLC的1个通讯端口最多可连接31台。
| 型号 | ST140E | ST180E | ST190E | |
|---|---|---|---|---|
| 尺寸 | 48(W)×48(H)×79(L) |
48(W)×96(H)×68(L) |
96(W)×96(H)×68(L) |
|
| PV/SP 显示器 | 各五位数 |
|||
| 采样周期 | 250ms |
|||
| 控制模式 | 一般控制 |
|||
| PID控制 | 4PID组(区间PID3组 + 偏差PID1组) |
|||
| 模拟 输入 |
形式/精度 | 1点(通用输入)/±0.2%满量程的±1位数(有关PTC、JPTB、请另行咨询。) |
||
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C |
|||
| RTD | Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
|||
| DCV | -10 ~ 20mV、0 ~ 100 mV、0.4 ~ 2.0V DC、1 ~ 5V DC、0 ~ 10V DC(4 ~ 20mA、0 ~ 20mA、连接250Ω、500Ω外电阻) |
|||
| 模拟 输出 |
形式 | 选择1点 |
||
| 种类 | 控制输出 |
|||
| SSR | 12V DC(负载电阻: 最小600Ω) |
|||
| SCR | 4 ~ 20mA DC(负载电阻 : 最多500Ω)/精度: ±0.3% |
|||
| 继电器 | 最多30V DC/1A、250V AC/1A |
|||
| 报警 继电器输出 |
数量 |
A : 1点+1点
|
||
| 接点规格 |
最多30V DC/1A、250V AC/1A
|
|||
| 报警类型 |
PV上限、PV下限、偏差上限、偏差下限、上下限偏差范围外、上下限偏差范围内、TSP上限、TSP下限,维持外14种
|
|||
| 通讯 | PC-Link、PC-Link(校验和)、Modbus(ASCII、RTU)、Sync(Master、Slave)、PLC COMM.、通信速度：115,200bps最多 |
|||
| 电源 | 100~240V AC, 50/60Hz, 10VA 最多 |
|||
型号代码
| 型号 | 附加代码 | 内容 | 备注 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ST1 | □ | 0 | E | - | □ | □ | / | □ | ||
| 尺寸 |
9 | 96 * 96 |
||||||||
| 8 | 48 * 96 |
|||||||||
| 4 | 48 * 48 |
|||||||||
| 控制方式 |
S | SSR |
||||||||
| A | SCR(4 ~ 20mA) |
|||||||||
| R | RELAY |
|||||||||
电源 |
0 | 100 ~ 240V AC |
||||||||
| 1 | 24V DC |
|||||||||
选项 |
ALM | RELAY 1点 |
||||||||
| RS | RS485 |
|||||||||
| 1 | 说明书 | 使用说明书(通信) | |
| 简易说明书 | |||
| SIMS 说明书 | |||
| PME 说明书 | |||
| 2 | 产品目录 | 产品目录 | |
| 3 | 外观尺寸 | 外观尺寸 | |
| 4 | 软件 | SIMS - 集成通信软件 | |
| PME - 图像编辑软件 | |||
| 5 | 执行文件 | SIMS, PME 附加文件 |
