ST510E

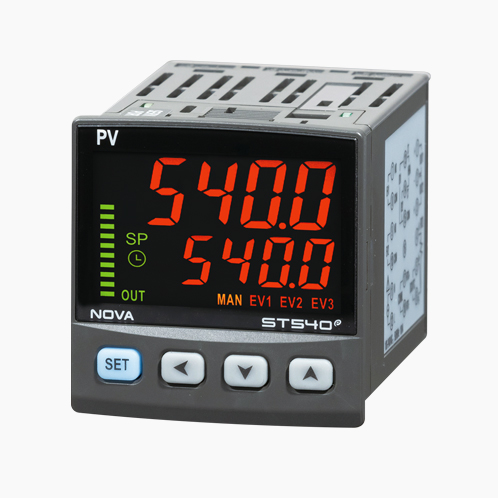

ST540E

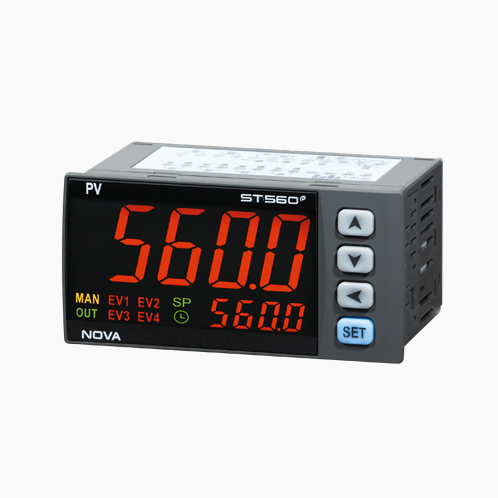

ST560E

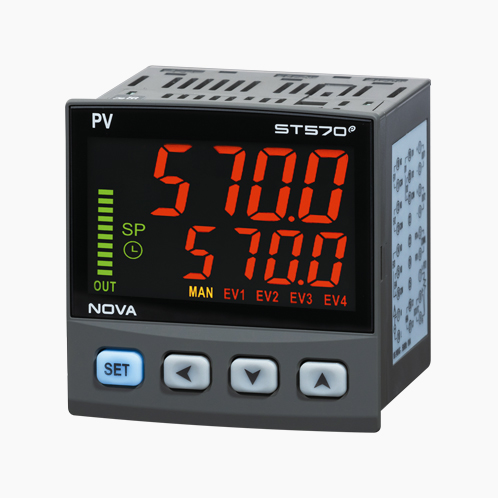

ST570E

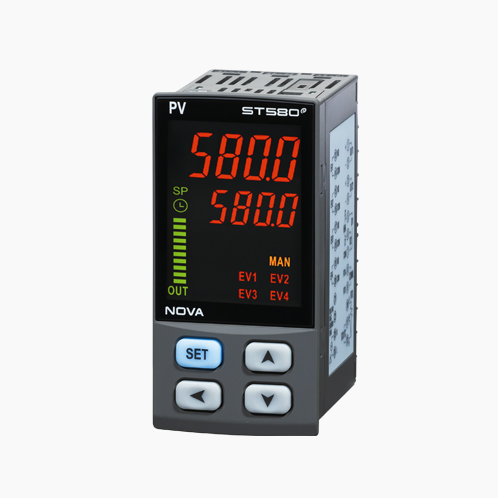

ST580E

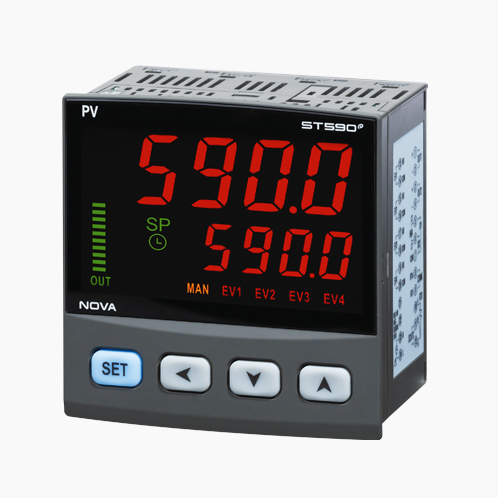

ST590E
NOVA500 ENHANCE
高精度通用温度控制器
NOVA500e ST SERIES
作为NOVA500系列的ENHANCE模型，是高精度通用温度控制器。
-
使用18位A/D转换器的高精度±0.2%满量程的±1位数
支持AUTO/MAN输出功能。
运行开始及终了预约功能。
RUN/STOP功能。
通过外部接点输入可RUN/STOP、选择SP、 计时动作。
POWER模式功能(STOP、COLD、HOT)。
传送输出基本2点(PV、SP、MV)。
警报输出基本2点(最多4点)。
显示辅助输出状态的运行画面。
各区间输入补正功能(最多4点)。
支持多种通信协议(Modbus etc.)
加热断线警报功能
支持多种辅助输出 (IS、ALM、TMR、RUN等)
小巧型
以更加变短的深度来确保安装空间。
参数管理
可Up/Download参数,使管理参数更简单化。
支持计时器输出
触发机(DI1、DI2、RUN)动作时，内部计时器的动作，可减少外部机器(计时器)的使用，使接线简单化。

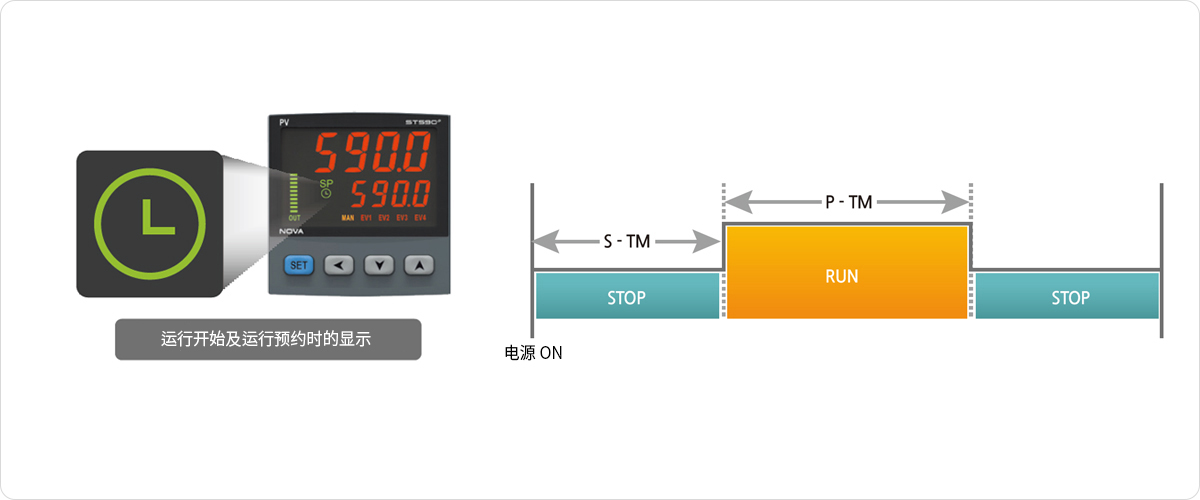

运行时间及运行预约功能的搭载(ST Series）
运行开始预约是过了设定时间(S-TM)，RUN后温度控制就会开始。
运行终了预约是过了设定时间(P-TM)，就会成为停止状态，控制输出也停止。

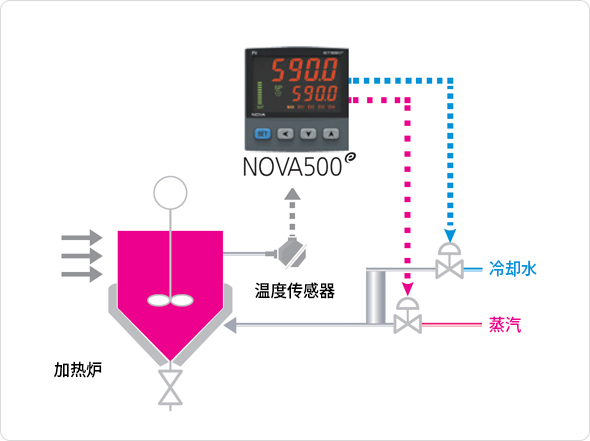

加热 · 冷却控制
位置比例控制
电源及通信多路连接

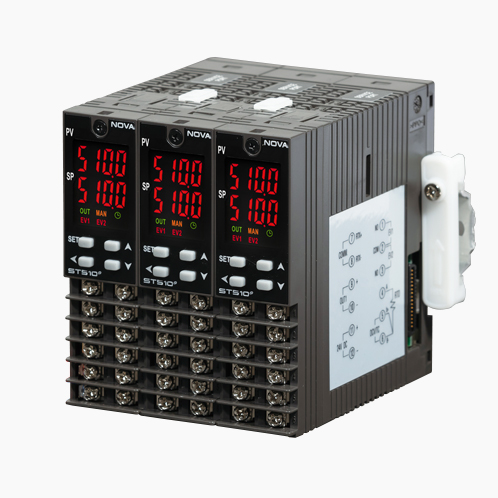

使用Rail式控制器时，可紧贴多路连接电源及通信，使接线简单化。
PROGRAMLESS通讯
因内置了PLC的协议，可没有另外的程序也可自动与PLC连接。PLC的1个通讯端口最多可连接31台。
协调运作
NOVA500 SERIES系列的ST或SP系列为Master,通用控制器(ST系列)连接到Slave，将设定值(SP)从Master Unit传送到Slave Unit的系统。
| 型号 | ST510E | ST540E | ST560E | ST570E | ST580E | ST590E | ||
|---|---|---|---|---|---|---|---|---|
| 尺寸 | 28(W)×100(H)×100(L) |
48(W)×48(H)×79(L) |
96(W)×48(H)×68(L) |
72(W)×72(H)×68(L) |
48(W)×96(H)×68(L) |
96(W)×96(H)×68(L) |
||
| PV/SP显示器 | 各四位数 |
各五位数 |
||||||
| 采样周期 | 250ms |
|||||||
| 控制模式 | 一般控制/加热·冷却控制/位置比例控制 |
|||||||
| PID控制 | 4PID组(区间PID3组 + 偏差PID1组) |
|||||||
| 温度设定(SP) | SP 1 ~ SP 4 |
|||||||
| 模拟 输入 |
形式/精度 | 1点(通用输入)/±0.1％满量程的±1位数(有关PTC、JPTB、请另行咨询。) |
||||||
| TC | K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C |
|||||||
| RTD | Pt100(IEC)、Jpt100(JIS)、1/100可以显示 |
|||||||
| DCV | -10 ~ 20mV、0 ~ 100 mV、0.4 ~ 2.0V DC、1 ~ 5V DC、0 ~ 10V DC(4 ~ 20mA、0 ~ 20mA、连接250Ω、500Ω外电阻) |
|||||||
| 模拟 输出 |
形式 | 3点(通用输出) |
5点(通用输出) |
6点(通用输出) |
||||
| 种类 | 控制输出、重发输出(PV、SP、MV) or loop power supply |
|||||||
| SSR | 24V DC(负载电阻: 最小600Ω) |
12V DC(负载电阻 : 最小600Ω) |
||||||
| SCR | 4 ~ 20mA DC、0 ~ 20mA DC(选项)(负载电阻 : 最多500Ω)/精度: ±0.1% |
|||||||
| 继电器 | 最多30V DC/1A、250V AC/1A |
|||||||
| 继电器 输出 |
数量 |
A: 1点 + 1点
|
A: 2点 + 1点
|
A: 2点 + 2点
|
||||
| 接点规格 |
最多30V DC/1A、250V AC/1A
|
|||||||
| 信号种类 |
IS 2点、ALM 4点、RUN 1点、HEAT 1点、COOL 1点、TIMER 2点、HBA 1点、LBA 1点
|
|||||||
| DI 输入 |
接点规格 |
-
|
2点(接点容量 : 最多12V DC、10mA)
|
|||||
| 接点功能 |
-
|
RUN/STOP、SP 选择、计时动作
|
||||||
| 加热断线警报功能(HBA) | 50A/800:1, 1000:1 CT |
|||||||
| 通讯 | PC-Link、PC-Link(校验和)、Modbus(ASCII、RTU)、Sync(Master、Slave)、PLC COMM.、通信速度：115,200bps最多 |
|||||||
| 电源 |
24V DC、2.7VA 最多
|
100~240V AC、50/60Hz、10VA 最多 |
||||||
型号代码
| 型号 | 附加代码 | 内容 | 备注 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ST5 | □ | 0 | E | - | □ | □ | / | □ | ||
| 尺寸 |
9 | 96 * 96 |
||||||||
| 8 | 48 * 96 |
|||||||||
| 7 | 72 * 72 |
|||||||||
| 6 | 96 * 48 |
|||||||||
| 4 | 48 * 48 |
|||||||||
| 1 | 28*100 (Rail type) |
|||||||||
| 控制方式 |
0 | 一般控制 |
||||||||
| 1 | 加热·冷却控制 |
|||||||||
| 2 | 位置比例控制 |
|||||||||
电源 |
0 | 100 ~ 240V AC |
||||||||
| 1 | 24V DC |
|||||||||
选项 |
EV | RELAY 2点 |
注1 |
|||||||
| RS | RS485 |
|||||||||
| DI | DI 2点 |
注2 |
||||||||
| HBA | 加热器断线警报 1点 |
|||||||||
| A2 | 0~20mA |
|||||||||
| V2 | 0~10V |
|||||||||
| V3 | 0~5V |
|||||||||
| V4 | 1~5V |
|||||||||
| MT | 多路连接 (510 only) |
|||||||||
注1) 510E, 540E RELAY 1点 |
||||||||||
注2) DI/HBA 不可同时选择(570E 可同时选择) |
||||||||||
