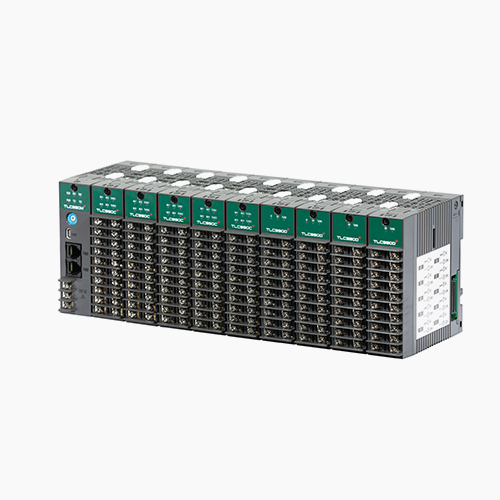

TLC990E

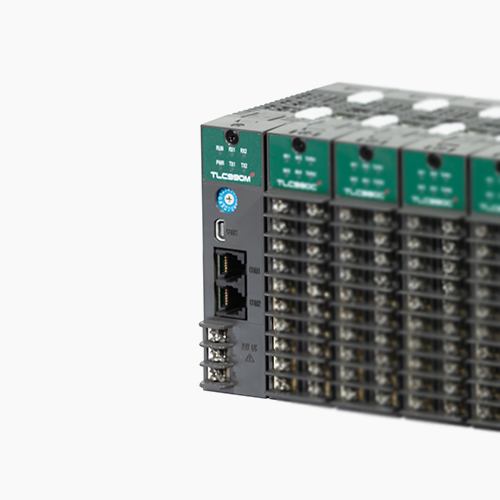

MAIN UNIT

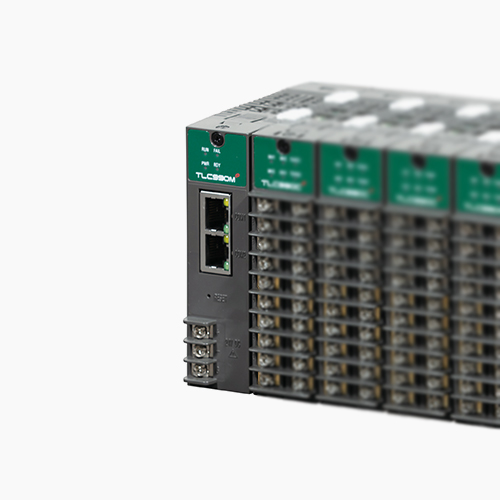

ETHERNET UNIT

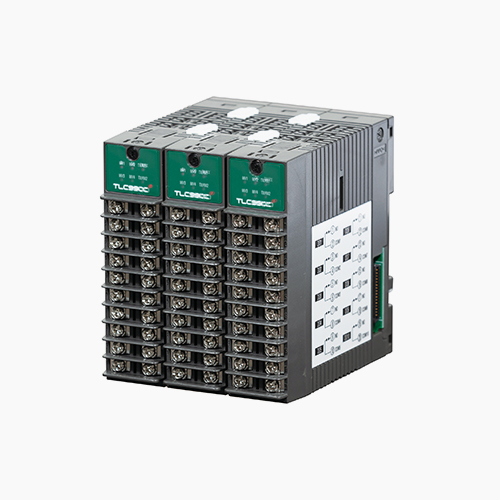

CONTROL UNIT
DIO UNIT
1280通道
模块型温度控制器
TLC990e SERIES
作为多通道（1280通道）模块型温度控制器，是可以与PLC，PC和TOUCH PANEL轻松通信的产品
-
选择适合系统的通道
选择4通道~1280通道控制及监测高精度
-
高精度
使用18位A/D转换器的精度控制
温度 : ±0.1％满量程的±1位数
湿度 : ±1.0％满量程的±1位数
-
多种控制模式
根据设备特性可进行加热/冷却和级联控制（选择 设计结构）
-
沒有個別觸發RUN/STOP
通信延遲的情况下防止誤動作的多種警報
-
自我測試軟體
TLC自動測試安裝狀態
-
可選的的數據通信
它通過下降速度可防止不必要的大數據
-
加熱器斷線警報(12A, 50A, 100A)
支持整個控制輸出(1,280頻道)- 附加功能
-
使用者的通信
用戶可以在PLC上修改整個TLC數據
-
40開關輸出/32個開關輸入
支援各種警報輸出可以通過外部輸入做RUN/STOP
-
自動識別連接
承認裝置而不需初始化
-
省電模式
通過自動控制的MV輸出量，使系統比較經濟且穩定

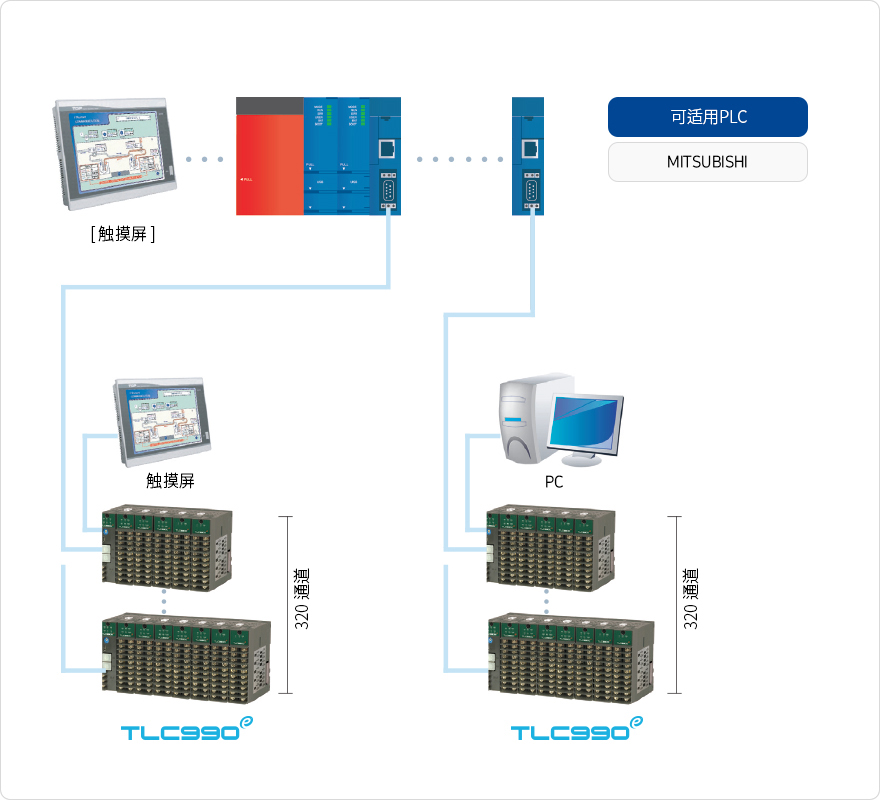

串口连接
PLC的每个通信端口上可连接320个通道，最多可控制1280通道

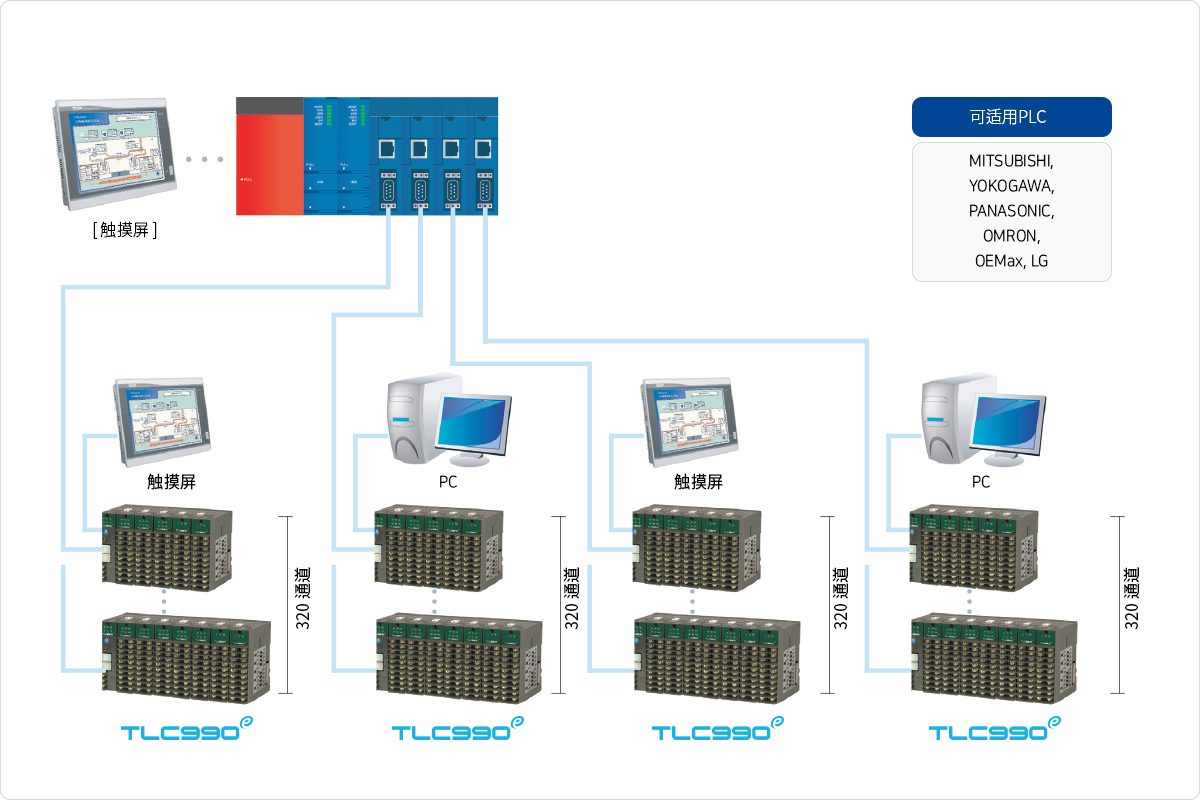

乙太网端口连接
PLC的每个通信端口上可连接320个通道

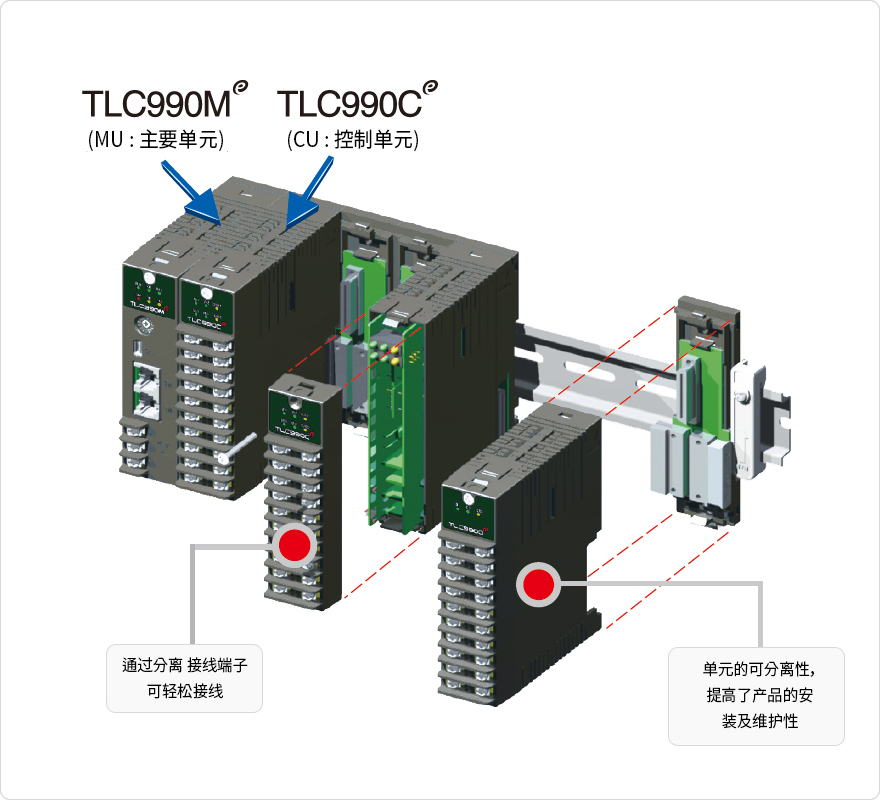

接线端子及产品安装、拆卸
通过简单安装、拆卸接线端子及产品来提高维护性。

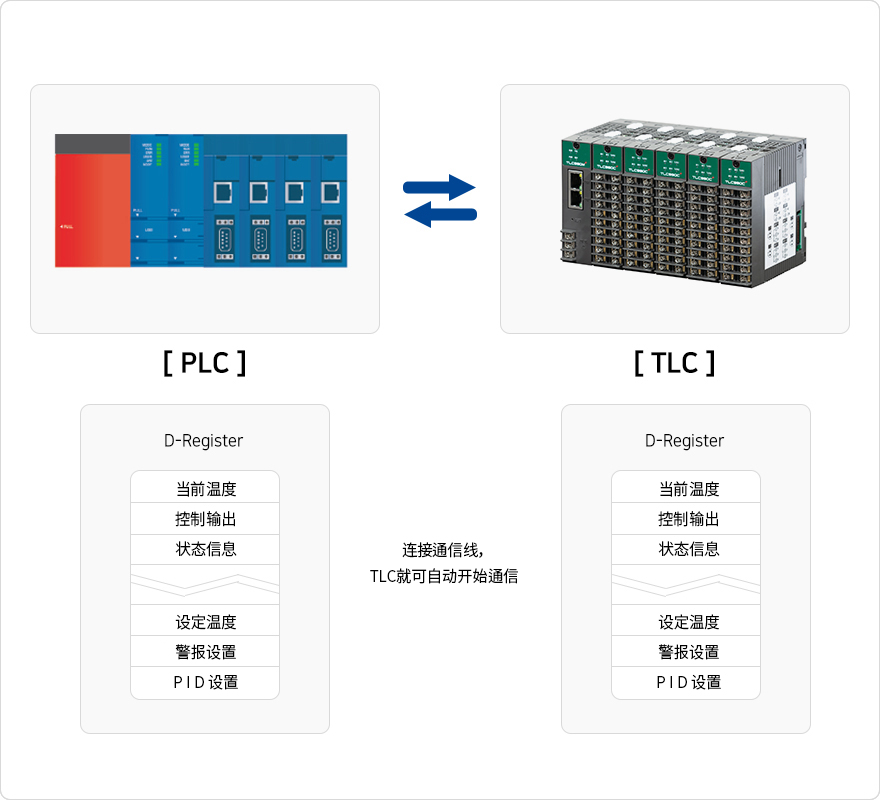

与PLC无需其他程序，也可进行通信与控制
PLC的用户区域使用
在TLC系列的参数中,主要用于实际控制的参数会自动存储在PLC的用户区域里。
| 型号 | TLC990E | |||
|---|---|---|---|---|
| 显示方法 | 无指示：使用外部连接的设备(PC，PLC，GP等)和串行通信(仅PC程序)进行参数设置和监视。 |
|||
| 控制模式 | 正常控制，加热·冷却控制，级联正常控制，级联加热·冷却控制 |
|||
| 模拟输入 | 通道数 | 4頻道/CU(通用输入) |
||
| 最多控制通道数 | 1280頻道/320MU(MU 1EA + CU 5EA) |
|||
| 种类 | TC |
K, J, E, T, R, B, S, L, N, U, W, PL, C |
||
RTD |
PtA, PtB, PtC, JPtA, JPtB, JPtC |
|||
DCV |
0~10mV DC, -10~10mV DC, -10~20mV DC, 0~100mV DC, -50~100mV DC, 0~1V DC, -1~1V DC, 0~5V DC, 1~5V DC, -5~5V DC, 0.4~2V DC, 0~10V DC, -5~10V DC (4~20mA, 0~20mA, 粘贴外部电阻250Ω, 500Ω) |
|||
| 采样周期 | 250ms/頻道 |
|||
| 显示器 | ±0.1％满量程的±1位数(A/D 18 bits) |
|||
| 模拟输出 | 输出规格 | SSR |
ON电压 : 15VDC (负载电阻 : 最小600Ω/脉冲宽度 : 最小5ms) |
|
SCR |
4~20mA DC, 0~20mA DC, 0~5V DC, 1~5V DC, 0~10V DC, 0~100mV DC(负载电阻 : 最多550Ω) |
|||
继电器 |
- |
|||
| 输出精度 | ±0.3%(D/A 14bits) |
|||
| 数码输入/ 数码输出 |
输入/输出数 |
DI 32点 & DO 20点, DO 40点最多
|
||
| 输入接点规格 |
最多12V DC, 10mA
|
|||
| 输出接点规格 |
Normal open(最多 30V DC/1A, 250V AC/1A)
|
|||
| 加热断线警报功能 (HBA) |
种类 | 12A, 50A, 100A |
||
| CT传感器/精度 | 800 : 1/±3%满量程的 ±1位数 |
|||
| 警报 | 2点/頻道(21种类) |
|||
| 通讯 | 通讯模式 | RS232C, RS422A, RS485 (通信速度：9600, 19200, 38400, 115200 bps) |
||
ETHERNET(10BASE-T or 100BASE-TX) |
||||
| 协议 | PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU), Modbus TCP |
|||
| 电源 | 额定电压 | 24V DC |
||
| 能量消耗 | 最多6VA (MU 1EA+CU 1EA) |
|||
最多25VA(MU 1EA+CU 5EA) |
||||
最多35VA(MU 1EA+CU 5EA+DO 4EA) |
||||
| 操作环境 | 10~50˚C, 20~90% RH |
|||
| 重量 | MU : 116g, CU : 182.5g |
|||
DIO : 205g, DO : 190g |
||||
型号代码(TLC990E)
| 型号 | 附加代码 | 内容 | ||
|---|---|---|---|---|
| TLC990ME | - | □ | □ | |
| 通信 COM1 & COM2 |
8 | RS485 |
||
| 2 | RS422A |
|||
| 以太网 港口 |
C | 以太网 |
||
通信 COM3 |
3 | RS232C |
||
| 8 | RS485 |
|||
以太网 港口 |
E | 以太网 |
||
| 型号 | 附加代码 | 内容 | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TLC990CE | - | □ | □ | - | □□□ | □□□ | - | □ | □ | □ | □ | - | □ | □ | - | □ | □ | 通道1,2 型号代码 |
| - | □ | □ | - | □□□ | □□□ | - | □ | □ | □ | □ | - | □ | □ | - | □ | □ | 通道3,4 型号代码 | |
| 通道1/2、3/4 控制方式 |
1 | 1通道 一般控制 |
||||||||||||||||
| 2 | 2通道 一般控制 |
|||||||||||||||||
| H | 加热·冷却控制 |
|||||||||||||||||
| C | 级联控制 |
|||||||||||||||||
| D | 级联 加热·冷却控制 |
|||||||||||||||||
| 通道1/2、3/4 采样时间 |
1 | 100ms/通道 |
||||||||||||||||
| 2 | 250ms/通道 |
|||||||||||||||||
| 通道1,3 输入类型 |
K01 | K type(-200~1370℃) |
||||||||||||||||
| ··· | 请参考说明书输入表(T/C, RTD, DCV) |
|||||||||||||||||
| 通道2,4 输入类型 |
K01 | K type(-200~1370℃) |
||||||||||||||||
| ··· | 请参考说明书输入表(T/C, RTD, DCV) |
|||||||||||||||||
| 通道1,3 输出类型 |
S | SSR(0~15V DC) |
||||||||||||||||
| C | SCR(4~20mA DC) |
|||||||||||||||||
| 1 | 0~20mA DC |
|||||||||||||||||
| 2 | 0~5V DC |
|||||||||||||||||
| 3 | 1~5V DC |
|||||||||||||||||
| 4 | 0~10V DC |
|||||||||||||||||
| 5 | 0~100mV DC |
|||||||||||||||||
| 通道1,3 控制类型 |
A | ON/OFF控制(反向控制) |
||||||||||||||||
| C | ON/OFF控制(前向控制) |
|||||||||||||||||
| R | PID控制(反向控制) |
|||||||||||||||||
| F | PID控制(前向控制) |
|||||||||||||||||
| 通道2,4 输出类型 |
S | SSR(0~15V DC) |
||||||||||||||||
| C | SCR(4~20mA DC) |
|||||||||||||||||
| 1 | 0~20mA DC |
|||||||||||||||||
| 2 | 0~5V DC |
|||||||||||||||||
| 3 | 1~5V DC |
|||||||||||||||||
| 4 | 0~10V DC |
|||||||||||||||||
| 5 | 0~100mV DC |
|||||||||||||||||
| 通道2,4 控制类型 |
A | ON/OFF控制(反向控制) |
||||||||||||||||
| C | ON/OFF控制(前向控制) |
|||||||||||||||||
| R | PID控制(反向控制) |
|||||||||||||||||
| F | PID控制(前向控制) |
|||||||||||||||||
| 通道1,3 加热器断线警报 |
N | None |
||||||||||||||||
| A | HBA(50A) |
|||||||||||||||||
| B | HBA(100A) |
|||||||||||||||||
| C | HBA(12A) |
|||||||||||||||||
| 通道2,4 加热器断线警报 |
N | None |
||||||||||||||||
| A | HBA(50A) |
|||||||||||||||||
| B | HBA(100A) |
|||||||||||||||||
| C | HBA(12A) |
|||||||||||||||||
| 通道1/2、3/4 警报1 类型 |
01 | PV上限 |
||||||||||||||||
| ··· | 请参考说明书警报表(21类型) |
|||||||||||||||||
| 通道1/2、3/4 警报2 类型 |
01 | PV上限 |
||||||||||||||||
| ··· | 请参考说明书警报表(21类型) |
|||||||||||||||||
| 型号 | 附加代码 | 内容 | |
|---|---|---|---|
| TLC990DE | - | □ | |
| DIO & DO |
A | DO 5点(独立 COM) DI 8点 |
|
| B | DO 10点(独立 COM) |
||
