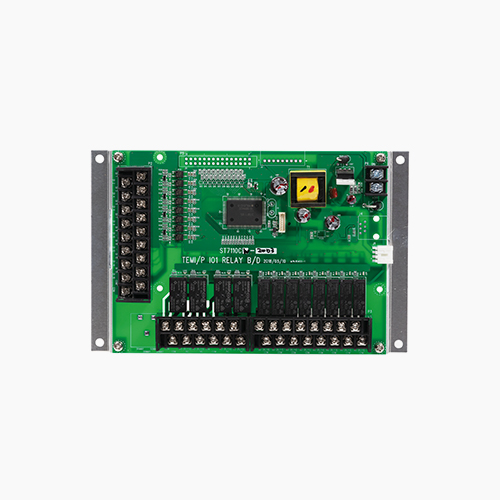

I/O1 Board
I/O2 Board
TEMP2520M

TEMP2520M

TEMP2720M

TEMP2720M

MAIN CONTROL

MAIN CONTROL

SUB CONTROL

SUB CONTROL

I/O1 Board

I/O1 Board

I/O2 Board

I/O2 Board

22通道

触摸型可程式温度控制器

TEMP2020M SERIES

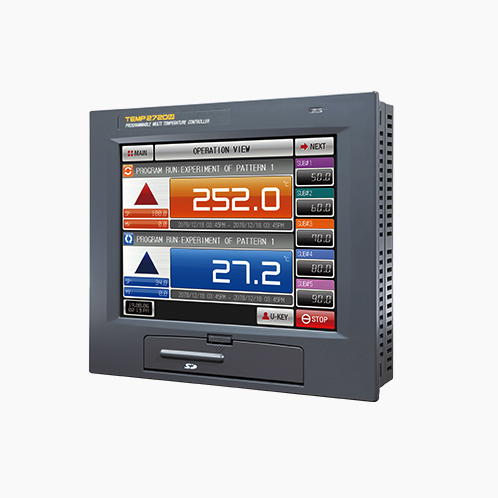

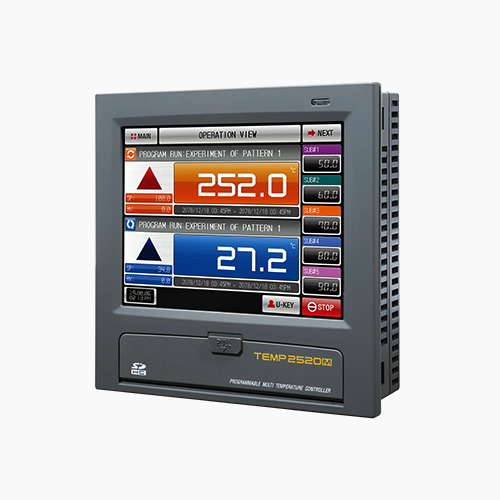

作为多通道(22通道)可编程温度控制器,是支持高画质TFT-LCD触摸画面和SD卡并具有多通道控制功能的产品。

  • 选择适合系统的频道

    选择10频道/14频道/18频道/22频道控制及记录

  • 高精度

    使用18位A/D转换器的精度控制

    温度 : ±0.1%满量程的±1位数

    湿度 : ±1.0%满量程的±1位数

  • 控制PID的种类

    温度控制的PID群组(5区PID+1偏差PID或6组PID)区域,偏差PID等, 提供多种PID模式

  • 多种的单位显示

    在DCV电压输入时,可选择12种的单位
    (˚C、˚F、EDIT、%、㎩、㎪、%RH、㎷、V、Ω、mmHg、kgf)

  • 2e9fc7cfcc8470e1a26057793939a608_1593685600_47.jpg

    快速搜索、浏览数据

    轻松浏览基于文件的数据

  • efd078c39b3bb6beb4c92f7082e6217e_1591243660_43.png

    运行时间管理

    显示运行开始时间及结束预定时间、 到目前为止的运行时间

  • efd078c39b3bb6beb4c92f7082e6217e_1591243601_52.png

    共24个通道的数码记录

    主通道的当前值、设定值及副通道的当前值,可实时监控及数据存储

  • efd078c39b3bb6beb4c92f7082e6217e_1591243626_6.png

    多语种的系统

    支援中/英/日/韩/俄 五种语言。

  • efd078c39b3bb6beb4c92f7082e6217e_1591243613_8.png

    支援使用SD卡

    可通过SD内存卡保存数据及上传/下载设定参数

  • efd078c39b3bb6beb4c92f7082e6217e_1591243638_21.png

    强大的通信能力

    基本包含RS232C/RS485通信串口(通信速率为115.200bps) 以太网的选配。

  • a24da260fb2aa43213841cd9d459dd1b_1592368263_43.jpg

    丰富的存储空间

    内存 : 4GB 最长存储期 : 5年(以12个通道每1秒存储为准)

  • efd078c39b3bb6beb4c92f7082e6217e_1591243649_38.png

    免费的电脑通信软件

    有可支援连线控制器的电脑软件及SD储存卡的看图软体

快速搜索、浏览数据

可基于文件的数据保存与搜索
可快速采集数据和支援多种显示功能
支援数据显示及用于搜索的浏览Bar
可在趋势数据上创建用户备忘录

  • 0c13a60be280db816ac7188e3d953840_1595920957_95.jpg


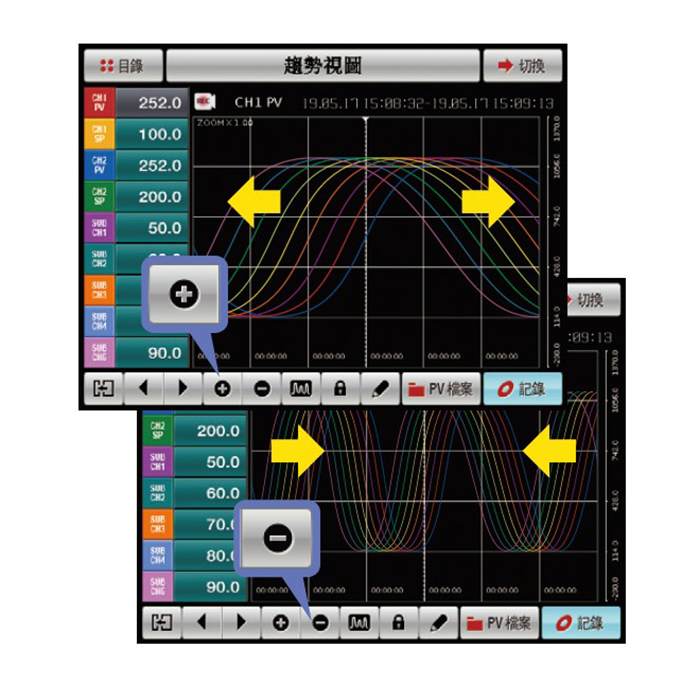

    浏览数据

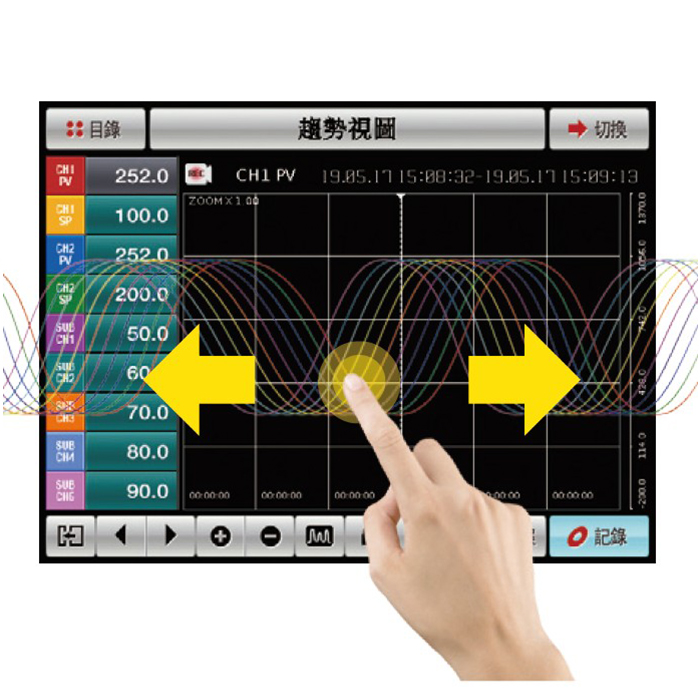

    通过向左/向右移动数据进行浏览

  • 0c13a60be280db816ac7188e3d953840_1595920963_36.jpg

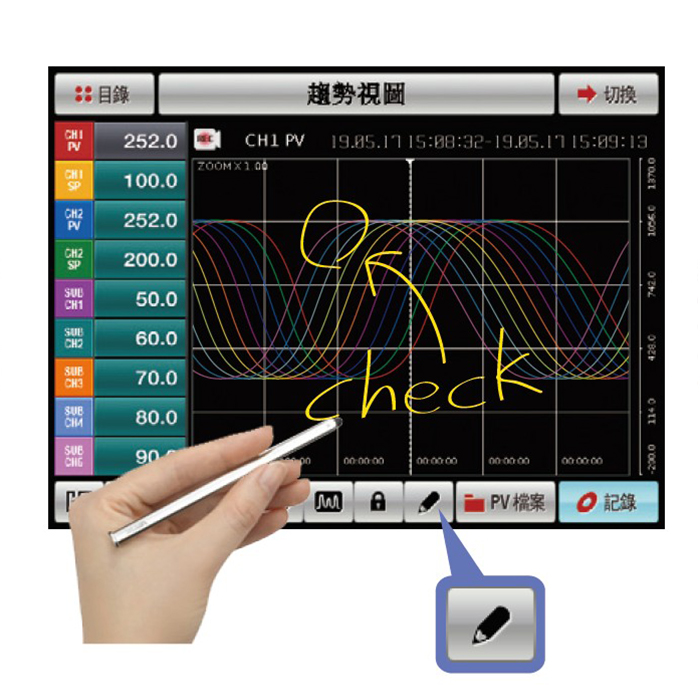

    用户备忘录

    用户可在数据上做记录

  • 0c13a60be280db816ac7188e3d953840_1595920968_26.jpg

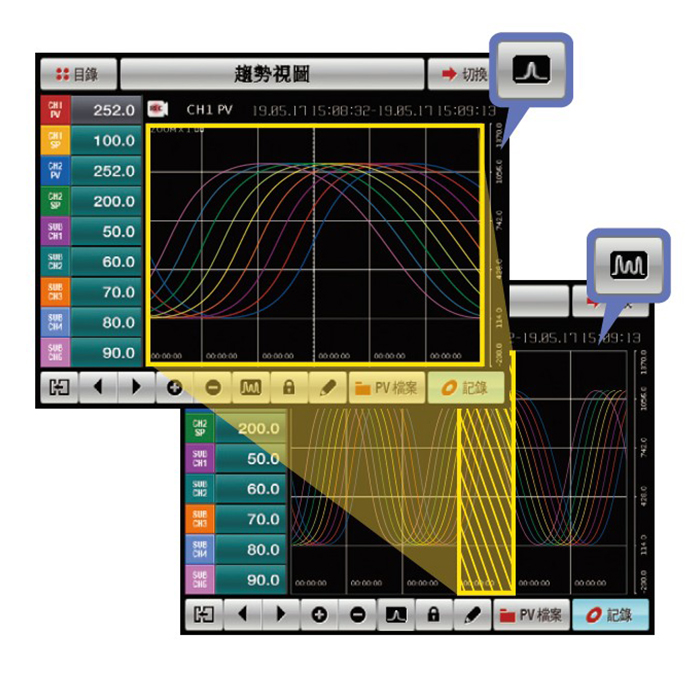

    放大/缩放数据

    放大或缩放数据,以利于分析

  • 0c13a60be280db816ac7188e3d953840_1595920972_72.jpg


    查看数据区间

    在数据全部查看中,可放大所需的数据区间进行分析



内部Web服务器

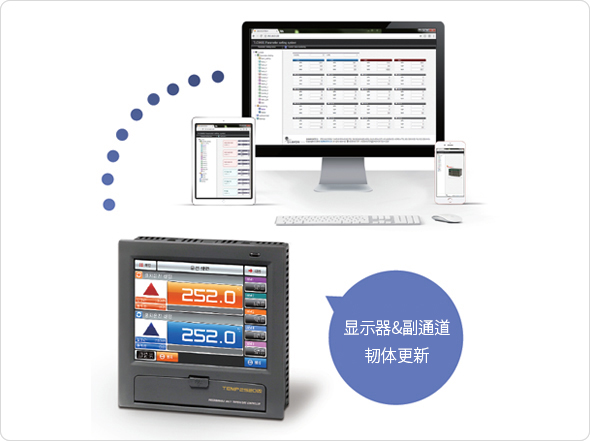

通过内建的Web服务可更新显示器及副通道的韧体

可透过PC、智慧型手机、平板电脑等多种设备来存取



多重连接

可通过串口(RS232、RS485可选)、乙太网通信同时连接

支援Modbus ASCII、Modbus RTU、Modbus TCP通用通信协议

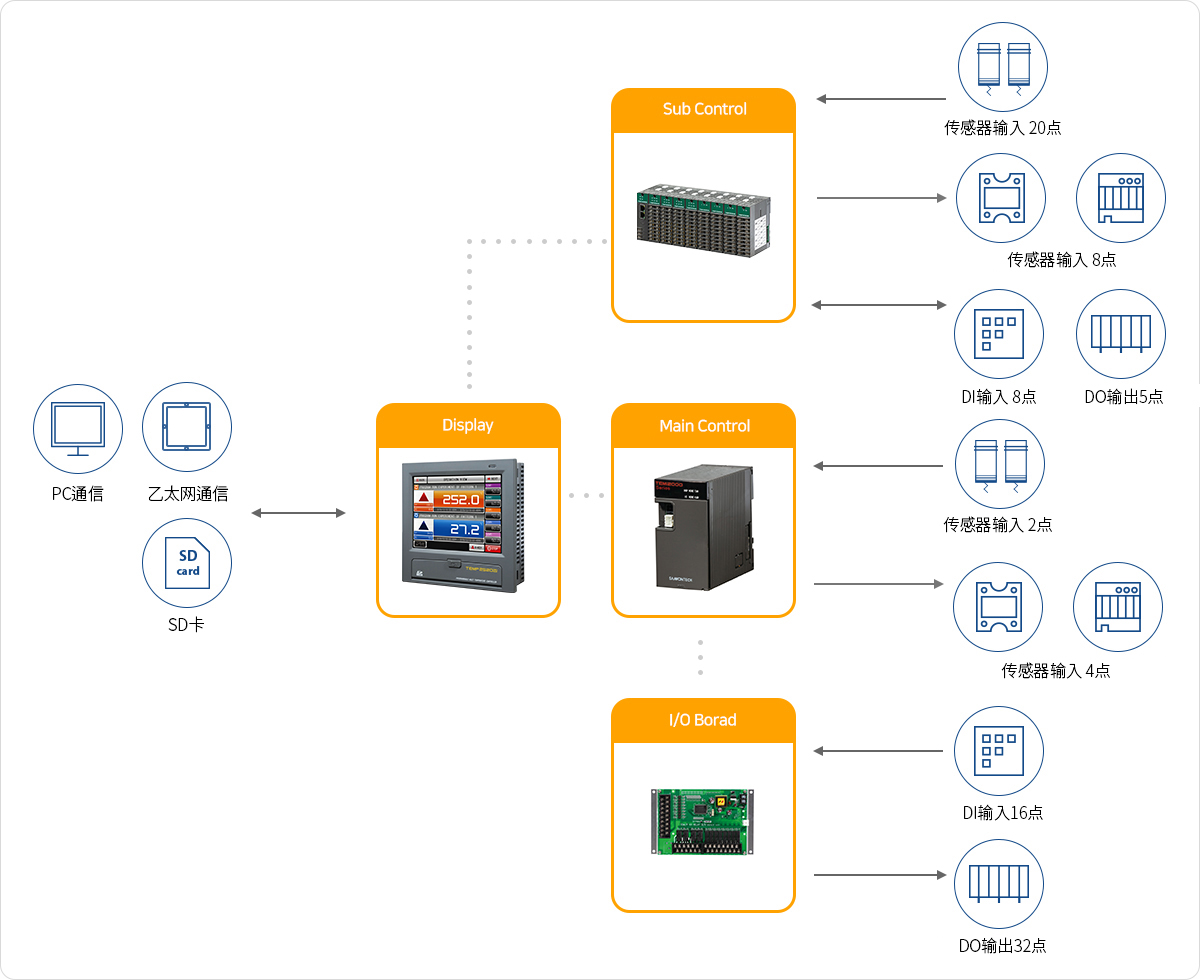

硬件模式采用分离式

以分离式由显示器、主机、输入/输出板构成
各种系统配置及易操作性
可用Panel支架及VESA支架方式来安装


型号 细目 TEMP2520M TEMP2720M TEMP2020M
画面 显示器
5.7* TFT-LCD
7.5* TFT-LCD
-
画面分辨率
640(W) x 480(H)
-
显示语言
韩文、英文、中文
-
支架方式
PANEL支架、VESA支架(MIS-D 75)
-

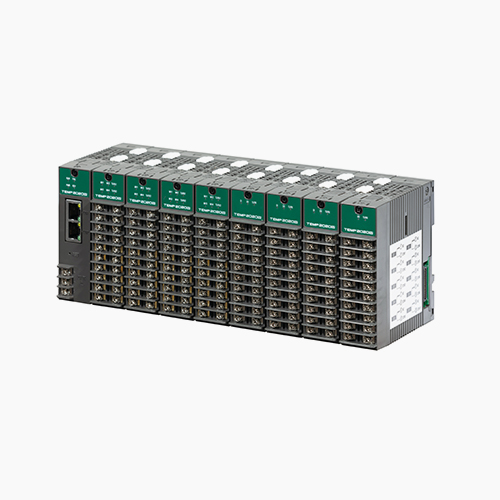

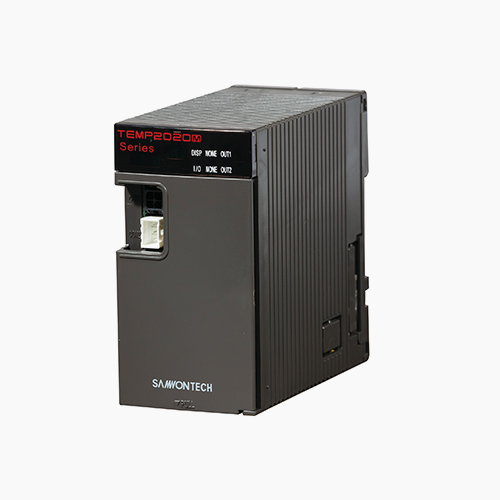

控制通道 主通道
2通道
-
副通道
-
最多20通道
模拟输入 输入数
2点(Universal input)
20点(Universal input)
传感器种类
TC
K, J, E, T, R, B, S, L, N, U, W, Platinel Ⅱ, C
RTD
Pt100(IEC)、Jpt100(JIS)、1/100可以显示
DCV
0.4~2V、1~5V、0~10V、-10~20mV、1~100mV
(4~20mA、0~20mA、连接外部电阻250Ω、500Ω) 范围 : -1999 ~ 30000
采样周期
250ms/通道
输入精度
±0.1% of full scale ±1 digit(A/D 18 bits)
输入修正值
8点的区间修正及全部修正
6点/通道
显示单位
TC/RTD
˚C, ˚F
-
DCV
C, ˚F, Blank, %, ㎩, ㎪, %RH, ㎷, V, Ω, mmHg, kgf
-
模拟输出 输出规格(最多4点)
电压输出(SSR)4点
ON电压 : 24V DC
ON电压 : 15V DC
1点/通道
负载电阻 : 最小600Ω/脉冲幅度 : 最小5ms
电流输出(SCR)4点
4~20mA DC
4~20mA DC, 0~20mA DC, 0~5V DC, 1~5V DC, 0~10V DC, 0~100mV DC
负载电阻 : 最大600Ω
负载电阻 : 最大550Ω
输出种类
控制输出/传送输出(PV, SP)/辅助输出
控制输出
输出精度
±0.3%(D/A 14bits)
数码输入 接点规格
基本16点(接点容量 : 最大12V DC、10mA)、可选择A接点或者B接点动作
8点
接点功能
RUN/STOP/HOLD/STEP、选择要运行的程式、设置DI检测延迟时间、选择DI错误发生画面。(显示错误信息或用户设置的照片)
数码输出 码输出
接点规格
基本12点(选择选项时添加20点)
-
C接点 继电器基本4点
Normal open(最大30V DC/1A, 250V AC/1A)
-
Normal close(最大30V DC/1A, 250V AC/1A)
-
A接点 继电器基本8点
Normal open(最大30V DC/1A, 250V AC/1A)
A接点 继电器5点
A接点继电器增加20点(IO2选项)
-
接点种类
内部信号(8点/通道) ON/OFF信号(7点/通道) 逻辑运算信号(3点) 错误信号(1点/通道) 用户信号(1点)
时间信号(8点/通道) DI信号(16点) 传感器断线信号(1点/通道) 冷冻器信号(2点/通道) 警报信号(4点/通道)
手动信号(12点) 等待信号(1点/通道) 上升·维持·下降信号(3点/通道) 段次警报信号(4点/通道)
运行信号(1点/通道) 定值定时信号(1点/通道) 定值·程式终止信号(2点/通道)
程式 程式组/段数
500组/通道, 99段/通道
-
段次设定时间
最大999时间59分59秒
-
功能
上升/下降变斜率、等待动作、运行开始条件、输入程式名、停电后恢复模式、程式终止时动作
-
循环
全部循环及区间循环
-
PID控制 PID群组
6组PID(Zone PID 5组+偏差PID 1组或分段PID 6组)/通道
1组/通道
PID种类
Zone PID、偏差PID、分段PID
Zone PID
其他功能
设置自动演算的基准点、复制PID时间常数、选择微分控制模式
设置自动演算的基准点、选择微分控制模式
数据备份 存储媒介
SD/SDHC卡(FAT32格式化)
-
存储功能
程式组/参数设定值备份及恢复、保存显示值/设定值
-
通讯 通信规格
利用开关可选择RS485/RS232C、最多可连接31台、 最高115,200bps
-
乙太网(TCP/IP)
协议
PC-Link, PC-Link(Checksum), Modbus(ASCII, RTU, TCP)
电源 额定电压
最大24VDC 22VA
最大24V DC 15VA
锂电池
保存设定数据(CR2032)

型号代码

型号 附加代码 内容
TEMP2 2 0 M - 0 / / /
尺寸
5
5.7英寸(IP65资质认证)
7
7.5英寸

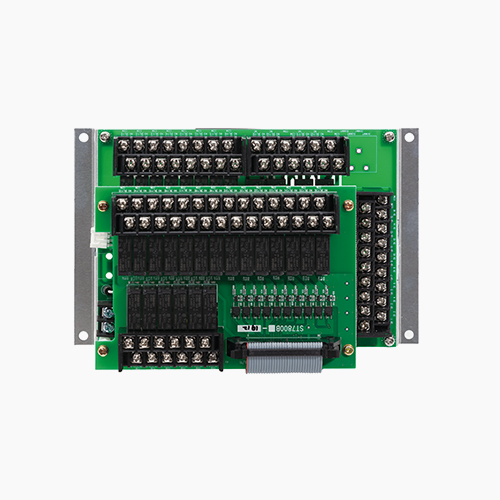

I/O板
0
I/O1 (DO12点、DI16点)
1
I/O1, 2 (DO32点、DI16点)
SD卡
SD
SD卡(基本)
副通道DIO
N
None
A
DIO (DO5点、DI8点)
副通道
08
8通道
12
12通道
16
16通道
20
20通道
